Spotted : Ini Patent Desain Mesin Hybrid Buat SepedaMotor sport Honda March 14, 2016

Posted by Taufik in : Honda, Teknologi Otomotif , trackback

440x100

IWB-TMC-Banner-Animated

banner-promos

Hybrid-engine-honda-1

Bro sekalian, Mesin Hybrid artinya adalah mesin yang di tenagai oleh mesin pembakaran hidrokarbon ( mesin bensin)  namun di bantu oleh mesin listrik. Kendaraan Hybrid menggunakan mesin dengan penggabungan manfaat dari mesin bensin dan motor listrik tenaga baterai, untuk mengurangi konsumsi bahan bakar. Mesin bensin menyediakan sebagian besar tenaga, dan mesin motor listrik memberikan daya tambahan bila diperlukan, seperti untuk mempercepat kendaraan dan untuk menyalip. Nahhhh bagaimana bentuknya ? cekidot gambar di atas sob yang merupakan gambar patent dari mesin Hybrid motor sport Honda sob  . . . mari kita diskusikan lebih lanjut . .

460x110mpx

MBtech-Riders-24feb2016

440x110 6

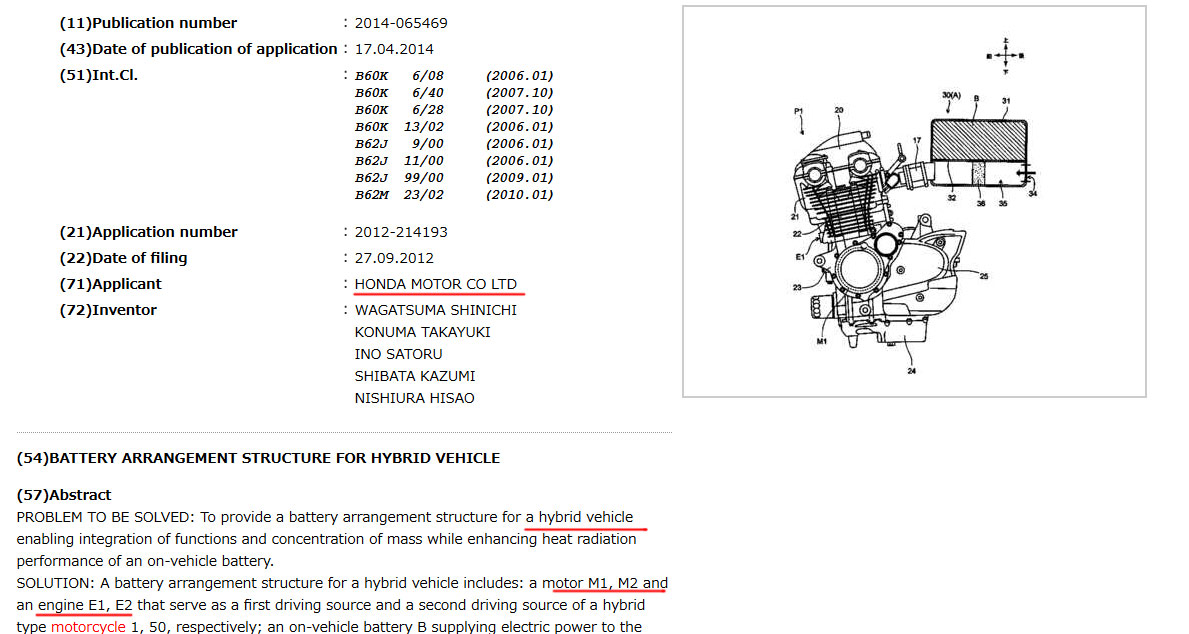

Hybrid-engine-honda-8

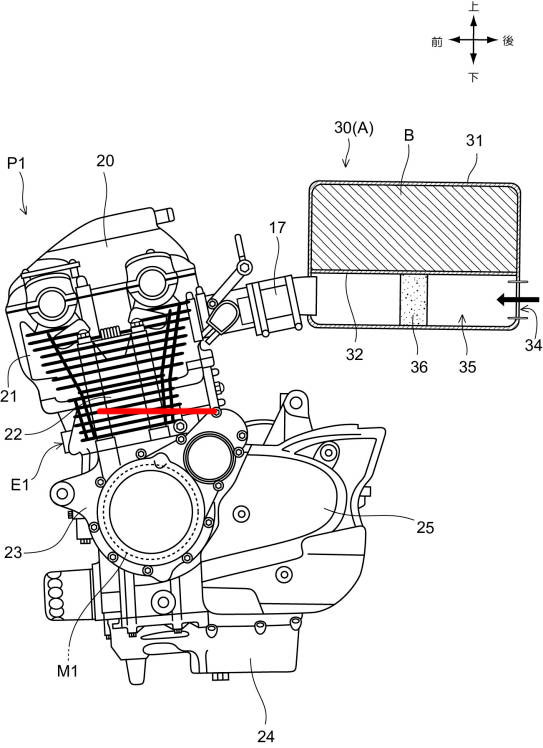

Di Gambar atas

Jika mas bro simak, poros dari mesin listriknya ( M1) langsung mengarah ke Crankshaft dari mesin . . . Pada Patent Honda mengajukan Klaim mengenai posisi baterai untuk mesin listriknya. Yang pertama Baterai di taruh satu unit dengan filter udara namun terletak di bagian atas ( gambar pertama) . . .

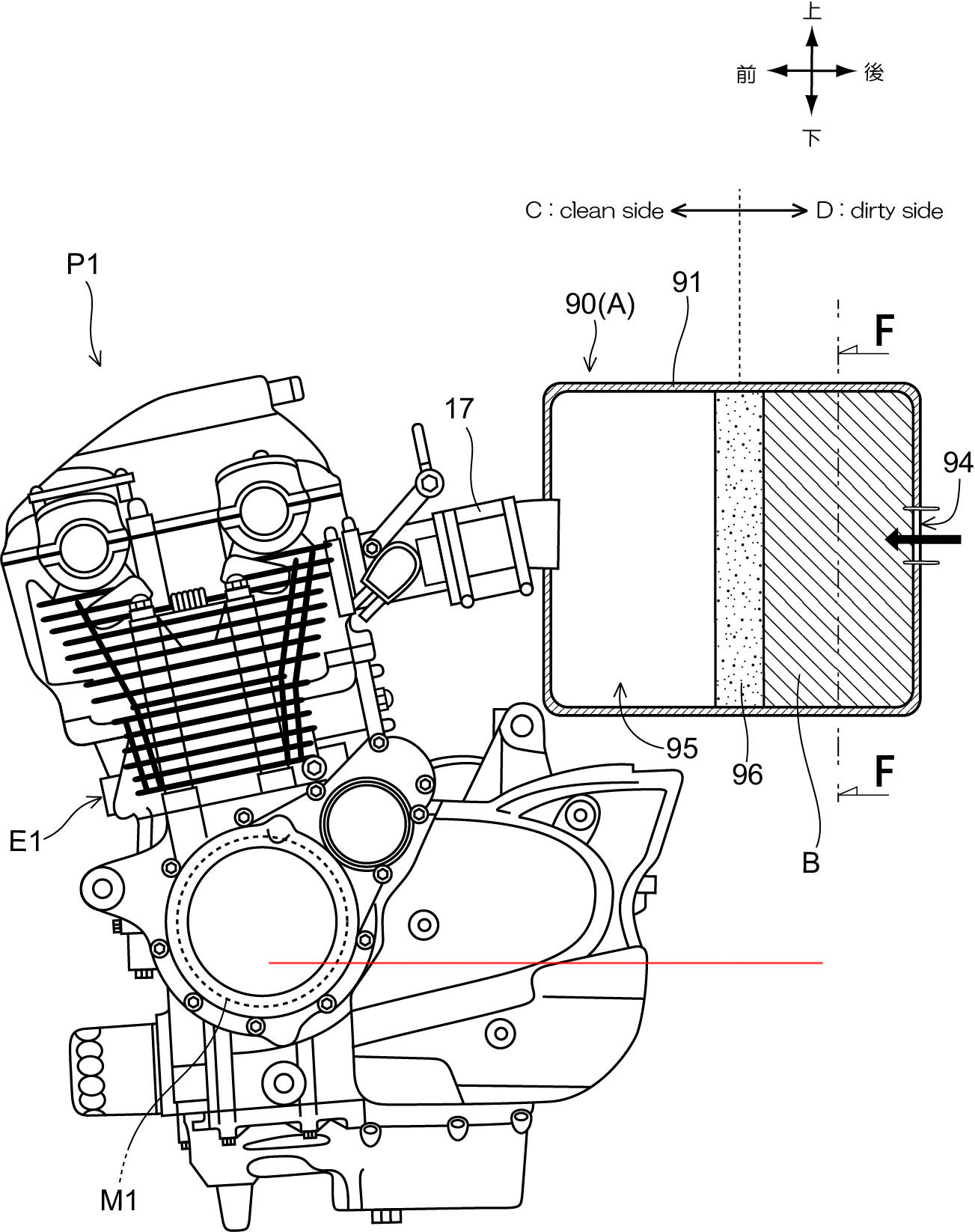

Hybrid-engine-honda-7

Mengeni Klaim kedua adalah penempatan Baterai mesin Listrik ( M1) Juga pada box filter udara, namun letaknya di bagian arah kebelakang (B) . .. Motornya sendiri sepeti ini sob :

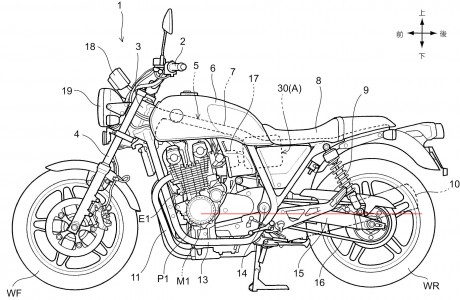

Hybrid-engine-honda-2

Nahhh, Motor sport Retro tuh . ..  Cara kerjanya gimana sihh koq ada dua mesin githu ? dalam Patent sih nggak dijelaskan dengan detail cara kerjannya . . . FYI mesin Hybrid juga ada macem macem  . . .

Misalnya saja Mesin diatas merupakan paralel Hybrid  .. .  kira kira begini cara kerjanya :

spidi-2

440x100

Yang lebih cangih lagi adalah kombinasi antara seri dan Paralel. Sebagai contohnya saat berjalan dengan kecepatan rendah ( misal saat macet merayap )  . . . yang bekerja adalah mesin listrik ( M1) , dan kerja mesin pembakaran ( E1) akan dihentikan sementara dengan bantuan sistem idling stop . . .

Sepedamotor tetap jalan pelan karena dipasok ower dari mesin listrik yang memiliki sumber baterai, namun tidak ada pembakaran bensin ( bisa irit banget ). Nanti kalau motor sudah bisa diajak cruising di kecepatan 60-80 km/jam . . . selain memasok tenaga untuk motor, mesin pembakaran juga akan men-‘Charge’ / Mengisi ulang baterai ( B) . ..  Smart ! . . . silahkan dikunyah kunyah  . .  semoga Berguna

taufik of BuitenZorg
