Jangan Diintip . . Data telemetri Crash Luis Salom July 23, 2016

Posted by Taufik in : motogp , trackback

440x100_supragtr150

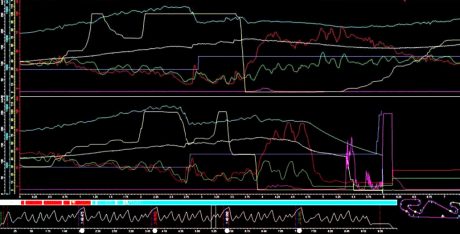

telemetri-luis-salom3

TMCBLog.com – Bro sekalian, The Fédération Internationale de Motocyclisme (FIM) telah menerima laporan teknis tentang Hasil investigasi Crash dari Luis Salom di GrandPrix Catalunya beberapa bulan yang lalu. Laprannya berupa laporan mengenai foto foto dari Detail Motor Luis Salom Yang Crash dan Juga Data telemetri sob .  .Dan kali ini tmcblog akan coba untuk mendiskusikan hasil investigasi terhadap data telemetrinya sob . . Cekidot deh

 440x100_tirei

cengkareng-shop

MBtech TMCBlog (22 Juni - 31 Juli '16)

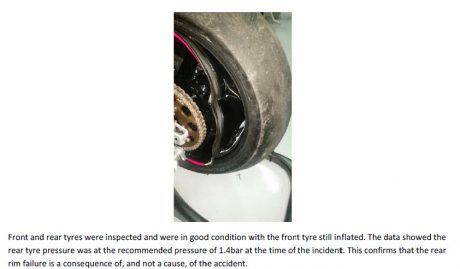

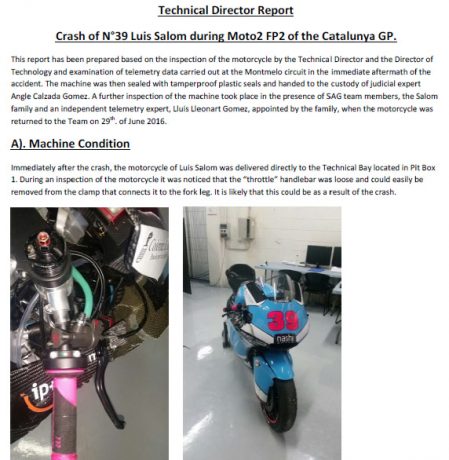

technical-report

technical-report2

Nah dari dua data diatas dilaporan menunjukan bahwa disposisi dari handlebar kanan dan penyoknya ban lebih merupakan akibat dari Crash dan Bukan penyebab dari Crash . . . Bagaimana soal Data telemetri ? . . . oke sob

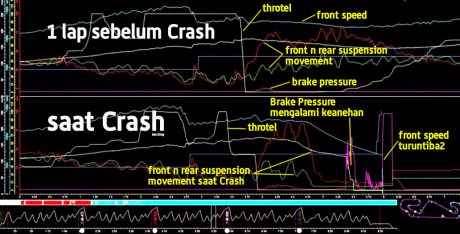

telemetri-luis-salom2

Data telemetri di atas terbagi menjadi dua Bagian yakni bagian atas yang merupakan data 1 lap sebelum Crash terjadi di T12

Bagian bawah merupakan data telemetri saat Crash terjadi di temat Yang sama Yakni T12

Pada bagian atas, Grafik Data throtel / gas ( kuning muda ) memperlihatkan proses umum/ normal penutupan gas

Pada bagian bawah terjadi keanehan dimana Grafik Throtel/Gas tidak langsung nutup, namun di bagian tengah ada sekitar 0,3 detik throtel terbuka 45 derajat

Baik Pada Grafik atas maupun bawah, setelah Throtel Gas tertutup kita bisa lihat Grafik pink/ungu hadir yang merupakan data tekanan pengereman ( Brake Pressure )

Pada Grafik Bawah, Data Pergerakan suspensi depan dan belakang ( Grafik merah- Hijau ) saat terjadi pengereman terlihat lebih besar dari pada data Pergerakan suspensi depan dan belakang pada Grafik atas ( lap sebelumnya) . Ini mengisyaratkan ke-tidak stabilan suspensi sebelum speed ban depan (font Speed)  menurun secara cepat yang menandakan bagian depan tidak terkendalikan dan menjadi penyebab dari Crash

Menurut Pakar Telemetri Lluis Lleonart Gomez saat kejadian Crash, Motor Luis berada pada speed yang 4 km/jam lebih rendah dari fastest lap. Namun pengereman dilakukan 7-8 meter lebih dahulu.

Melihat fenomena ada saat dimana gas dibuka sebagian selama 0,3 detik, Mr Gomez memperkirakan bahwa Luis Salom bisa jadi sempat menegok kebelakang. Ketika balik melihat ked epan ia sadar telah keluar Line dan kesalahan ini yang disinyalir membuat penekanan terhadap rem lebih besar dari pada biasanya. Muaranya adalah hilangnya Traksi ban depan yang menyebabkan Crash

Dari Data telemetri di atas Mr Gomez tidak melihat adanya tanda tanda bahwa ada variable Track yang menjadi penyebab Crash Luis Salom ( seperti Bagian yang Bumpy )


OPINI Pengunjung TMCBlog

[ARIEL] Speed cuma selisih 4kpj dari saat nyetak fastest lap. Artinya rider dlm kondisi normal. Dia tau posisi jelang tikungan. Buktinya udah ngerem duluan. Bahkan lebih awal 7-8m dari lap sebelumnya. Nah, NGAPAIN nengok2/ berbuat yg ga perlu di saat2 krusial seperti itu?

Asumsi saya sih, posisi throttle yg kebuka separuh 45 derajat/ ngegantung selama 0,3 s itu emang murni sengaja dilakuin sbg kompensasi dari pengereman yg lebih awal dilakuin/ top speed yg lebih rendah dibanding saat nyetak fastest lap sebelumnya. Artinya rider emang msh pingin perbarui laptime. Cuma sayang, akibatnya malah overrun, dan atau ban ilang traksi (rider kelewat nge-push motor). Dan saat itulah brake pressure ngalamin “anomali”.

[Rifz] penyebab crash adalah suspensi yang naik turun tajam, kalau dalam bahasa umum mantul2. emang bener gak mungkin nengok, karena T12 adalah speed corner dan speed luis ga jauh beda dengan lap sebelumnya yang berarti dia masih pada pace nya. namun perlu diingat juga T12 tidak butuh hardbrake, cukup sentil rem dikit untuk penyesuaian kecepatan
analisanya, karena gantung gas jadi overspeed, trus luis mengerem lebih dalam, hal ini menyebabkan suspensi terganggu dan mantul2

akhirnya crash low speed. saat front speed turun tiba2 itu motor dah menabrak pagar, buktinya sepersekian detik berikutnya suspensi naik tajam yang berarti motor membentur pagar dengan ban terlebih dahulu
waktu crash adalah pada saat suspensi turun tajam yang berarti ban sudah tidak menginjak aspal, berikutnya front speed turun gradual yang berarti motor terseret di aspal. gak banyak yang bisa diambil, karena ini crash low speed biasa

Semoga Berguna
