TMCBlog.com-Bro seklaian coba simak deh gambar di bawah ini . . Yap itu adalah Part Waterpump dari Honda CBR250RR . . . Biasa aja ? Coba deh cek di motor motor dohc lainnya, R25 dan Ninja 250 atau bahkan di CBR150R dimana biasannya / umumnya peletakkan Waterpump untuk sistem water/ Liquid cooling berada pada bagian bawah CrankCase di motor SOHC, kebanyakan Mesin minarelli seriesnya Yamaha juga sudah mengaplikasikan sistem dimana waterpump berada di head silinder  . . Namun Di Honda CBR250RR letak Waterpump mesin DOHC berada di atas yakni di head silinder  . . .

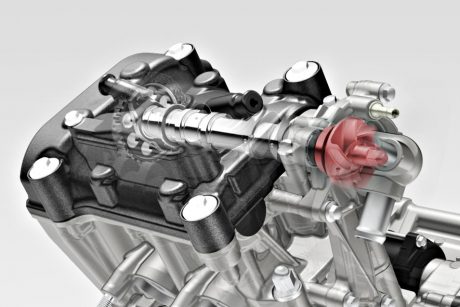

spek2-CBR250RR-43

Honda mengklaim sistem waterpump yang di aplikasikan ke Honda CBR250RR ini boleh dibilang sama dengan letak waterpump dari Honda RC213V MotoGP . . . beast banget idenya . . kayak apa kesamaan sama Honda MotoGP dan fungsinya buat apa ? Cekidot pembahasannya berikut ini sob

440x100_tirei

cengkareng-shop

MBtech-TMCblog 440x110-agt

coba kita cek dulu bagaimana Hodna RC213V dan Honda RC213VS memiliki waterpump  . .

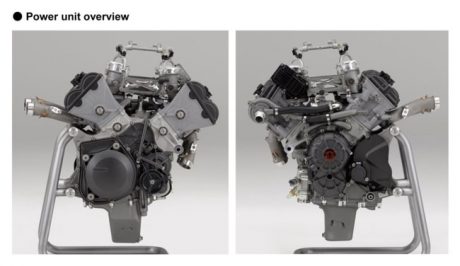

waterpump-rc213V

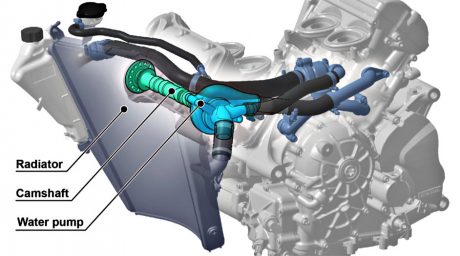

waterpump-rc213V-1

TUJUAN Waterpump diletakkan di Atas Head cylinder Honda CBR250RR

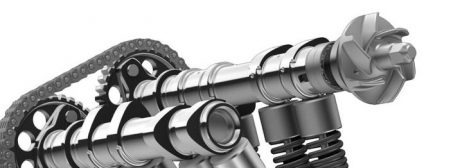

spek2-CBR250RR-45

Dalam bundelan product knowledge untuk Media, disana Honda menuliskan tujuan tujuan pendesainan dari waterpump ini dan yang bisa tmcblog kunyah knyah adalah

  1. Dengan menempatkan waterpump di bagian Camshaft ini akan menyebabkan putaran dari baling baling waterpump akan sama dengan kecepatan putar dari camshaft . . artinya makin kencang mesin berputar, maka makin cepat aliran cairan dari sistem water coolingnya . . . dan ini akan membuat sistem pendinginan mesin Honda CBR250RR akan jadi lebih optimal menurut Honda.
  2. Dengan menampatkan di Bagian Camshaft maka sistem waterpump akan lebih sederhana bila dibandingkan dengan waterpump yang diletakkan di Bagian Crankcase . . kasarnya, ada beberapa sistem gear gear yang dihilangkan . . ini jelas akan berkontribusi dalam pengurangan bobot pada bagian Part mesin dan pengurangan Friksi/ gesekan
  3. Sama seperti Tujuan Honda RC213V MotoGP menempatkan waterpump di bagian atas . . ini akan menyebabkan pipa saluran air coolant akan lebih pendek karena jarak dari waterpump ke Radiator juga jadi makin pendek. Artinya ada bobot pemakaian pipa water cooling yang di pangkas dan ada bobot air / cairan / collant sistem water cooling juga  yang dipangkas . ..

Secara Umum ada dua keuntungan Honda CBR250RR meniru pola watercooler Honda RC213V MotoGP yakni yang pertama jelas membuat sistem pendinginan akan sesuai kebutuhan . . saat kencang, pompa air kencang dan sebaliknya dan yang kedua adalah reduce / mengurangi bobot dalam rangkan tujuan besar menambah Power to weight ratio . . . Smart euy !

jangan lupa simak videonya juga dan Silahkan dikunyah kunyah dan semoga berguna sob

Taufik of BuitenZorg
