Video : Seperti ini Motor Sport Honda dirakit di Plant 5 AHM Karawang November 5, 2016

Posted by Taufik in : Honda , trackback

460x110-indent-now

440x100_tirei

TMCBlog.com – Bro seklaian, Plant 5 AHM karawang emang tempatnya remote banget dari Jakarta, dahulu  Pres-Dir Astra International masih secara UnOfficial mengenalkan Plant ini sebagai Plant 4A . . namun seiring berjalannya waktu , saat peresmian, Plant ini kembali dikenalkan sebagai Plant 5 yang tugasnya memperoduksi Motor motor sport Honda yang sekarang ini sudah mulai banyak bertebaran di jalan. Produk produknya antara lain adalah Honda CB150R, Honda CBR150R dan yang baru saja dioperasikan adalah line Produksi Honda CBR250RR . . . Untuk cerita Line Operasi Honda CBR250RR kita pending dulu, ada pembahasan super menarik plus foto foto dari Plant yang perakitan mesinnya saja Debu Dilarang masuk tersebut . . Untuk pembahasan Plant 5 AHM yang pertama Kita akan masuk ke Line Produksi yang mebangun mesin dan merakit Produk seperti Honda CB150R dan Honda CBR150R  . . Video diatas adalah Video buatan AHM yang tmcblog rekam untuk bisa sobat sekalian semua saksikan bersama sama  . . Cekidot deh

cengkareng-shop

MBtech - TMC sep16

tnt25_tmcblog

plant5-ahm-1

plant5-ahm-2

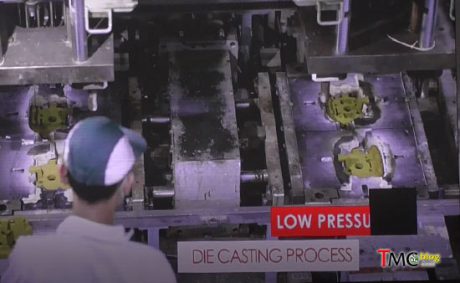

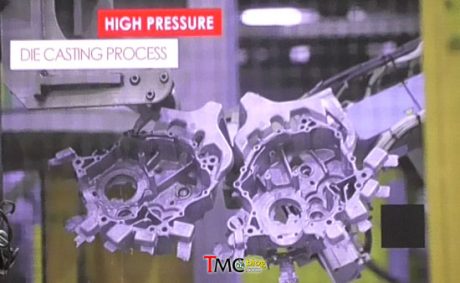

Di Video atas bisa kita saksikan proses awal adalah proses pencetakan mesin atau diecastnya. AHM menggunakan mesin tipe Hi pressure Die Casting maupun Low Pressure Casting disana. Hi Pressure digunakan sepertinya untuk bahan bahan yang butuh hardnes tinggi seperti cover crank case, silinder dan lain lain.

plant5-ahm-3

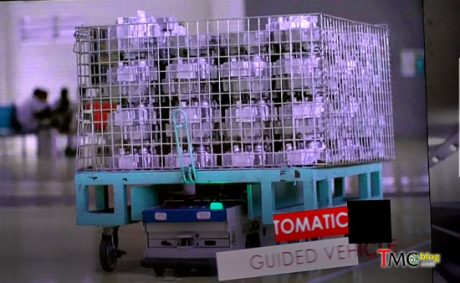

Nah, dari tempat pencetakan di Hi maupun low pressure die casting. Hasil diecest dibawa melalui sebuah lori otomatik yang berjalan mengikuti garis kuning hitam yang berada di lantai, jadi nggak digeret atau di kendalikan langsung oleh manusia sob

plant5-ahm-4

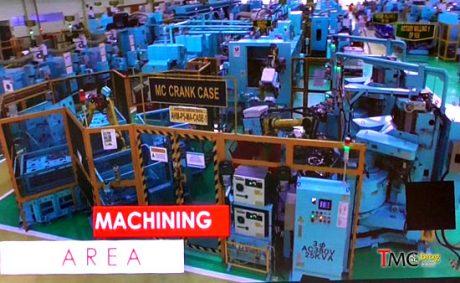

Machining area adalah tempat dimana Diecast hasil pencetakan akan diolah untuk mebuat satu gelondongan mesin

plant5-ahm-5

plant5-ahm-6

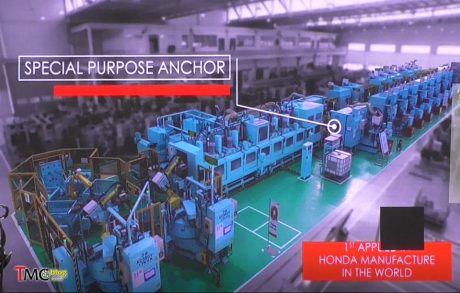

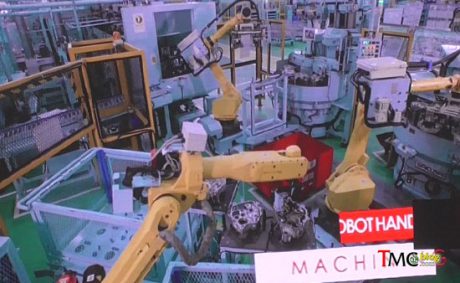

Di Machining area sudah digunakan tangan robot untuk menjamin kepresisian dan kekonsistenan proses maupun hasil kerja

plant5-ahm-7

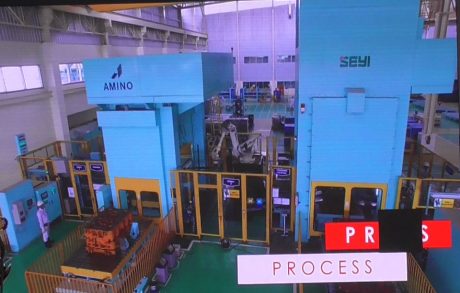

Lalu ada proses pengepres-an, baisannya untukk membuat bentuk bentuk seperti tangki bahan bakar

plant5-ahm-8

plant5-ahm-9

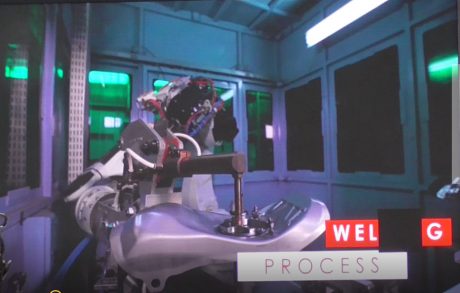

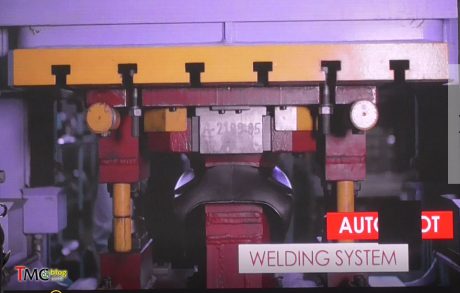

Proses pe-ngelasan dan pemasangan part seperti Fuel Pump di tangki bahan bakar pun di lakukan menggunakan model otomatik robot seperti yang terlihat pada Gambar di atas sob

plant5-ahm-10

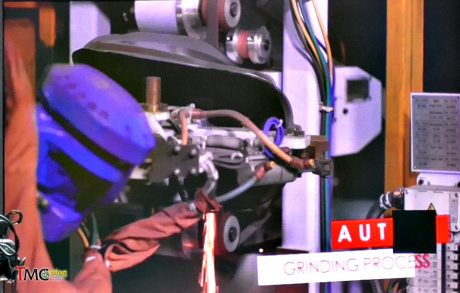

Bagian bagian yang tajam di ujung ujung dari hasil proses pengeresan pun di gerinda supaya tidak membahayakan menggunaan proses yang juga otomatis

plant5-ahm-11

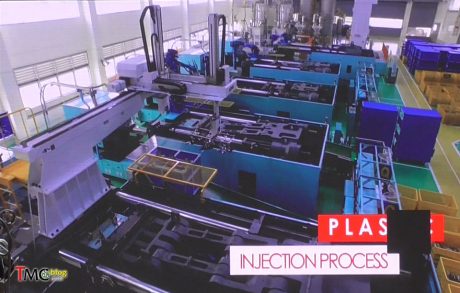

seperti juga di pabrik pabrik otomotif lain ada Plastic injection Process yakni tempat dimana bentuk bentuk part cover atau apapun yang terbuat dari plastik

plant5-ahm-12

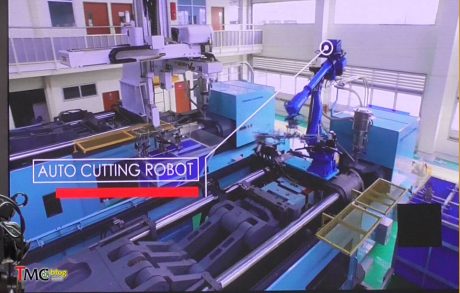

Proses pemotongan part plastiknya dilakukan menggunakan robot sob

plant5-ahm-13

plant5-ahm-14

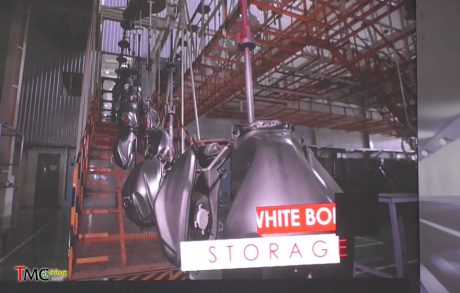

White Body storage, Ini agak nggak ngerti juga maksudnya apa, mungkin part seperti fuel tank disimpan dulu sebelum ada order untuk pengecatan dan lain lain

plant5-ahm-15

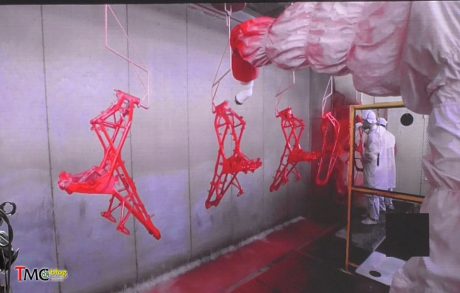

Proses pengecatan Sasis dilakukan di sebuah ruangan khusus dengan air mengalir agar limbah catnya bisa lansgung terbawa air

plant5-ahm-16

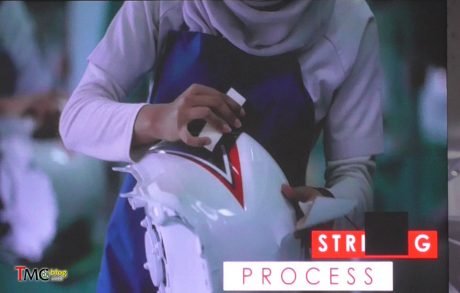

nahh, penempelan striping decal dilakukan menggunakan decal air dengan manual

plant5-ahm-17

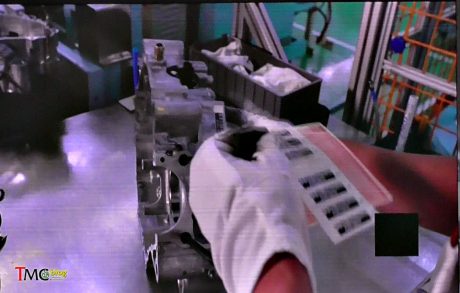

Proses penempelan bar code pada mesin

plant5-ahm-18

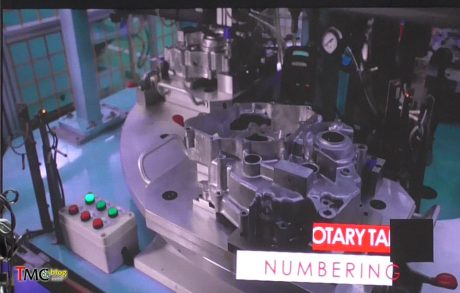

lalu proses penamaan/ penomeran mesin  ( di ketrik secara otomatis )

plant5-ahm-19

plant5-ahm-20

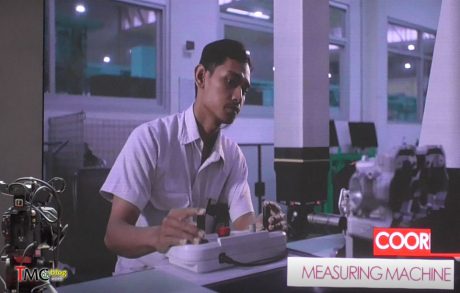

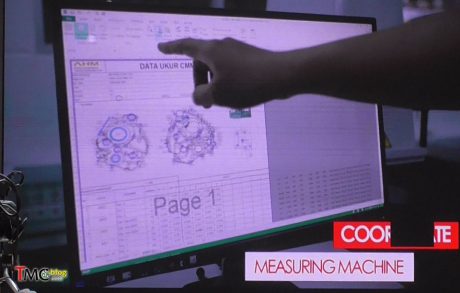

Ketepatan penempatan hal hal detail seperti klep, baut, dan lain lain di ukur menggunakan koordinat

plant5-ahm-21

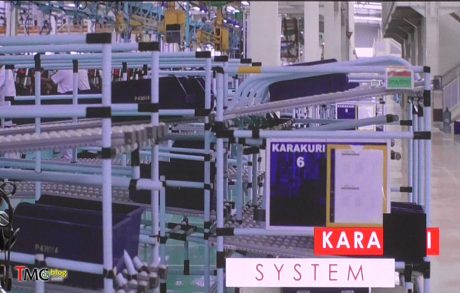

karakuri system sebuah sistem storage zigzag yang telah banyak digunakan oleh banyak perusahaan perakitan otomotif sob . . silah cek deh di youtube banyak contohnya

plant5-ahm-23

plant5-ahm-24

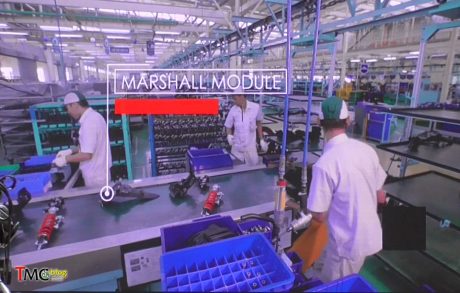

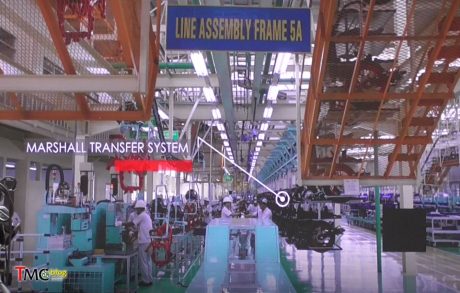

Setelah itu part part disiapkan   .  nah siap untuk di lakukan perakitan akhir nih

plant5-ahm-25

plant5-ahm-26

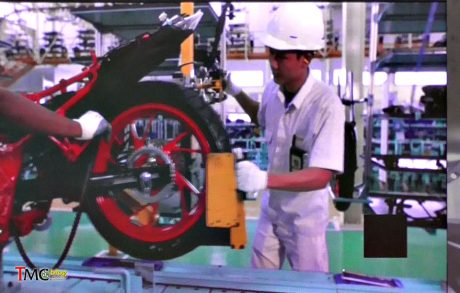

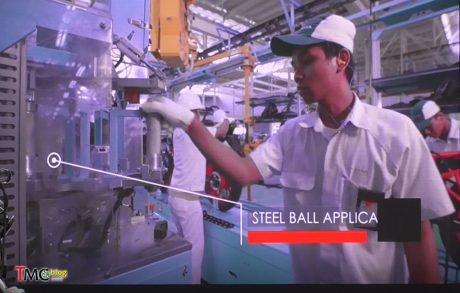

Diatas adalah beberapa skrinshot foto proses perakitan Honda CB150R

plant5-ahm-27

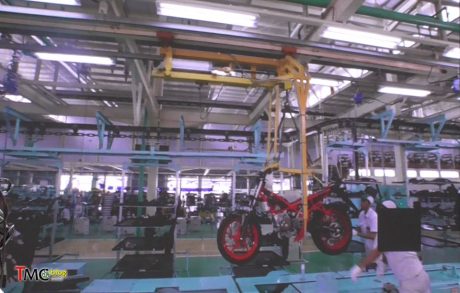

Nah Honda CB150R siap berbentuk mesin yang sudah ditempel ke Rangka begitu juga kaki kaki dan suspensi

plant5-ahm-28

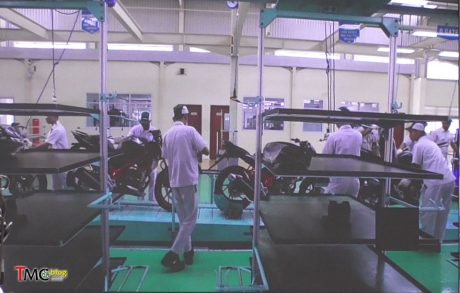

Foto diatas menunjukan proses setelahnya yakni Honda CB150R sudah ditempelkan body body plastik, lampu dan tentunya fuel tank

plant5-ahm-29

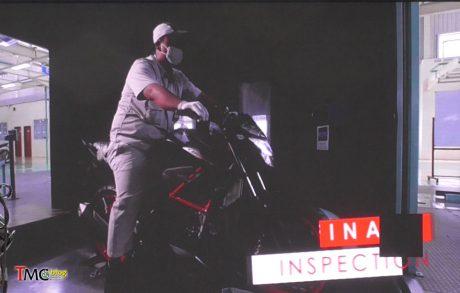

setelah Perakitan selesai dilakukan inspeksi akhir dan diukur beberapa variabel seperti idle rpm,  . . di ruangan kotak tertutup ini lah Motor Honda CB150R dinyalakan untuk pertama kalinya

plant5-ahm-30

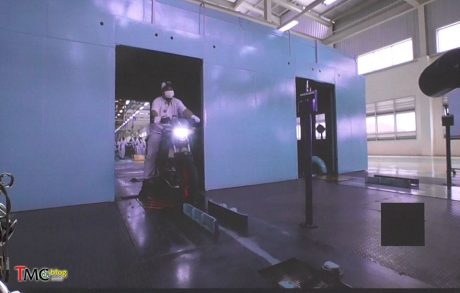

keluar dari ruangan inpeksi siap untuk di distribusikan

plant5-ahm-31

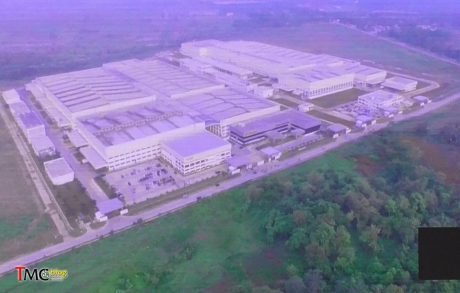

Nah foto diatas adalah bird view dari kompek Plant 5 AHM karawang, rencananya disamping  kiri dari foto diatas juga akan ada pabrik Part dari AHM sob . . . Gede niiih . . . semoga ilustrasi diatas dapat memberikan gambaran kepada bro sekalian seperti apa proses perakitanMotor motor Honda khususnya CB150R dan CBR150R di Plant 5 AHM . . semoga berguna
