Video Intip dan Kepo-in Jeroan Honda CBR250RR via Versi Cutting enginenya February 7, 2017

Posted by Taufik in : Honda, tech talk , trackback

460x110-indent-now

cengkareng-shop

440x100_tirei

TMCblog.com – Bro sekalian, walaupun sudah memperoleh banyak informasi mengenai seperti apa Jeroan Motor sport 250 cc twin Honda CBR250RR, namun tmcblog tetap kepo sama yang namanya jeroan Mesin dan Part Part Internal yang menempel langsung di Honda CBR250RR. Pada saat pengenalan Juni 2016 silam , AHM sebenarnya telah memperkenalkan part part penyusun Honda CBR250RR seperti Blok mesin, silinder, rangka , Suspensi dan Lain lain . . Namun tetap saja Cutting engine Yang ditempatkan di Loby Room Astra Honda Training centre menarik perhatian untuk kita bahas kembali . . Cekidot deh Video dan foto foto yang tmcblog jepret dari Lokasi Mock Up Cutting Engine Honda CBR250RR ini . .

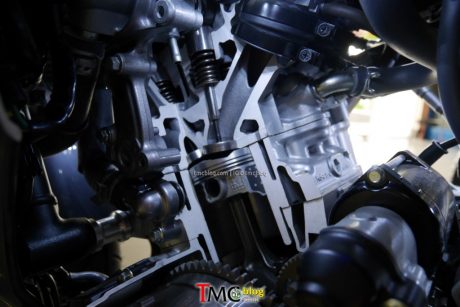

Gambar di atas memperlihatkan paparan kiri dari Ruang bakar Honda CBR250RR dimana terlihat ada silinder, piston, Klep dan Drive Train Plus juga tunnel Down Draft.

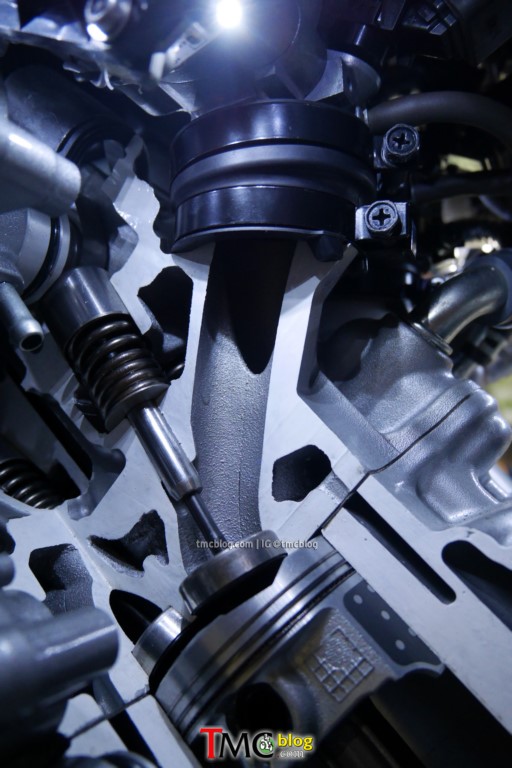

yap Seperti di ataslah bentuk Down-Draft Intake Tunnel dari Honda CBR250RR, telihat juga seperti apa bentuk Klep serta per klep yang tidak menggunakan Roller Rocker arm

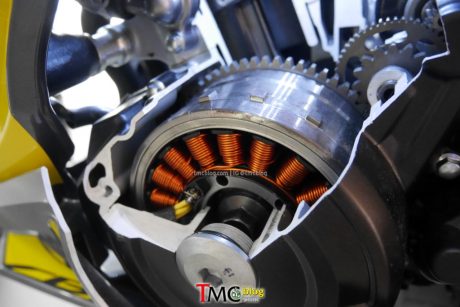

Spul dari Honda CBR250RR

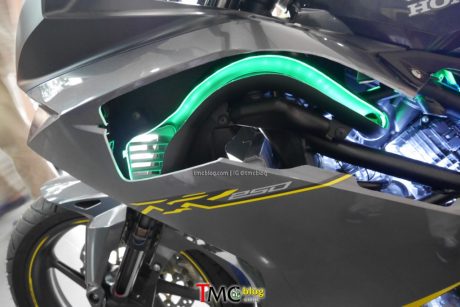

Bentuk Air Funnel/ RAM AIR Honda CBR250RR yang menghubungkan mulut tunnel yang tersembunyi di bawah fairing depan lalu terhubung dengan semacam leher angsa menuju mulut air box

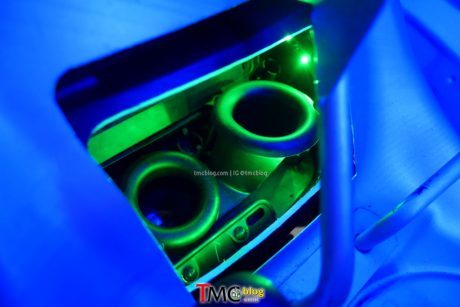

Terlihat bentuk Mulut bibir intake Honda CBR250RR yang menghubungkan Air Box dengan intake ruang bakar . . . ketinggian Mulut Intakenya berbeda ya sob

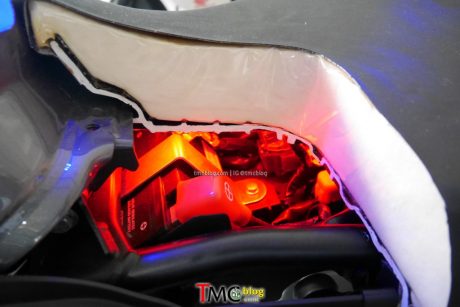

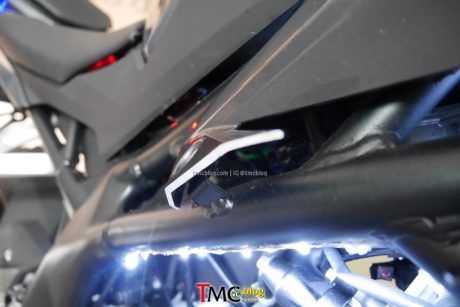

Dari gambar di atas, Sobat bisa melihat seperti apa ketebalan dari Busa bahan Jok Honda CBR250RR berikut pula mengetahui bagian under seat dari Honda CBR250RR yang berisi baterai / Aki dan Kemungkinan ECU ya ?

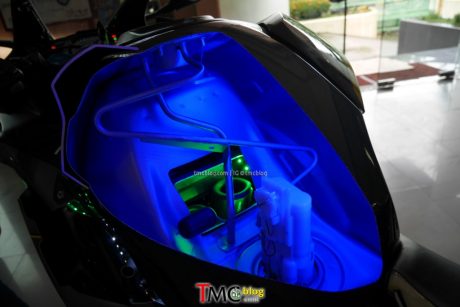

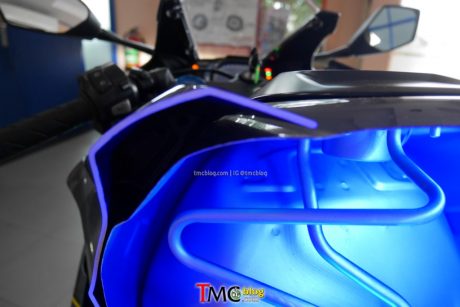

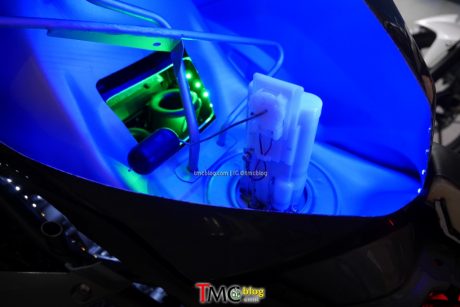

Nah seperti itulah ruangan di Fuel tank/ tangki bbm Honda CBR250RR . . bagian depannya ada Air Box jadi fuel tank mengisi bagian agak ke belakang. Bahan FuelTank adalah Pelat Logam Bro bisa lihat setebal apa Fueltank dari Honda CBR250RR

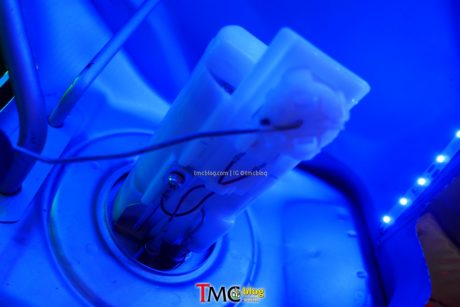

Fuel Pump dari Honda CBR250RR, agak tinggi sob

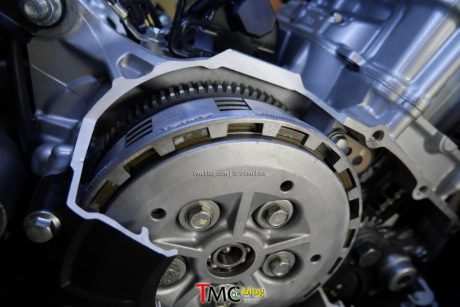

Rangkaian pelat Kopling dari Honda CBR250RR

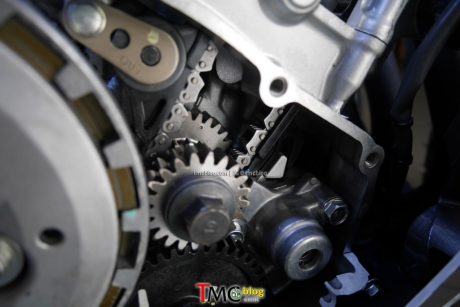

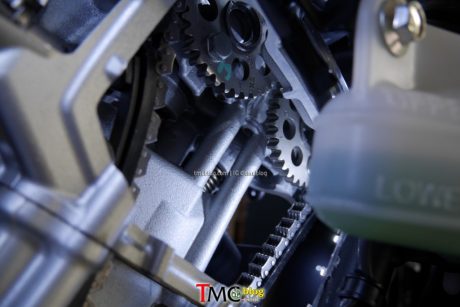

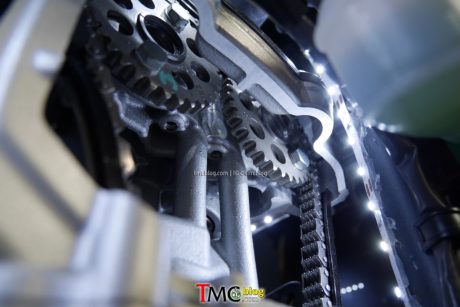

Gear untuk memutarkan Rantai Keteng yang berhubungan dengan gerakan Camshaft di atasnya

Nah terlihat ada dua gear penggerak Honda CBR250RR

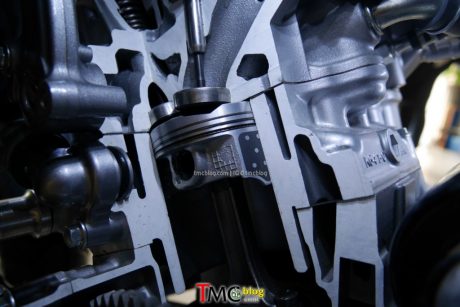

Piston Honda CBR250RR dikasih lapisan molybdenum

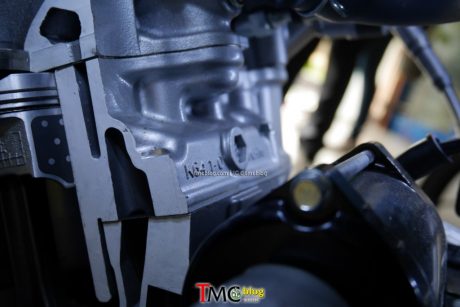

Sekilas ruang ruang water Jacket pendingin cairan dari Honda CBR250RR

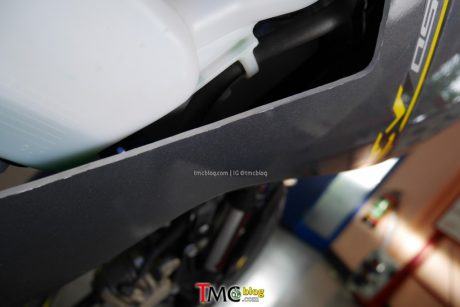

dari gambar cuting plastik diatas, sobat bisa lihat betapa lumayan tebalya Lapisan Plastik ABS dari Fairing dan cowl Fuel Tank Honda CBR250RR

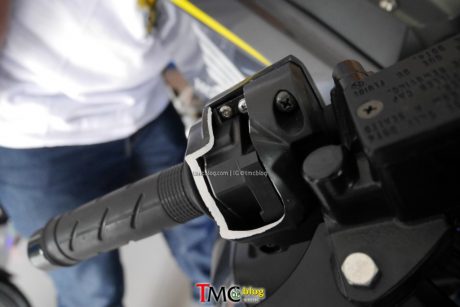

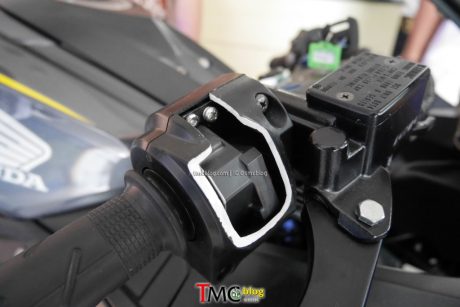

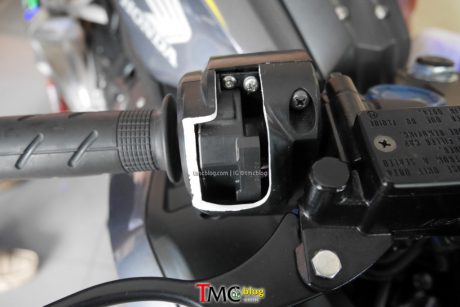

Gambar di atas adalah detail cutting dari Part Throttel By wire dimana disana ada Throttel Sensor Honda CBR250RR . . daerah ini memang riskan akan kerusakan karena Elektronik, Oleh karena itu ditutup oleh lapisan Logam alumunium yang cukup tebal . ..

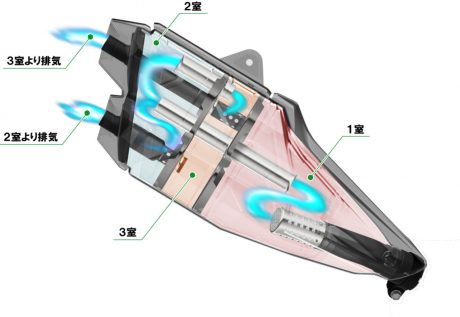

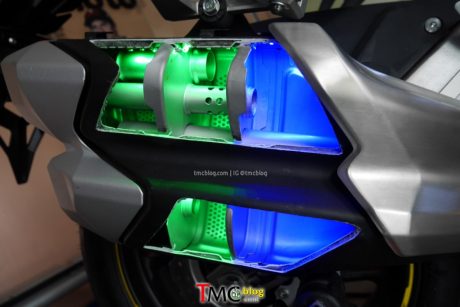

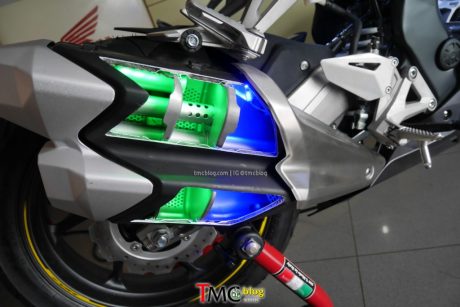

Di gambar ini bro bisa lihat secara lansgung potongan tiga dimensi dari riang ruang Muffler double barrel Honda CBR250RR yang double Barrel itu sob  . untuk Foto lainnya silah simak di galeri berikut ini ya

Taufik of BuitenZorg
