TMCBlog.com – Bro seklaian, Mesin Injeksi pada sepeda motor boleh dibilang merupakan mesin yang banyak sekali menggunakan sensor sensor elektronik yang ngejelimet. Dan Jika ada masalah di sepeda motor, maka bisa mumet untuk mengetahui dimana letak permasalahan sebenarnya . . . Namun begitu, ada Caranya sob . . walaupun juga tentu ada di Pabrikan lain, Namun kali ini tmcblog akan hadirkan ke sobat semua cara sederhana bagaimana Mendiagnosa Penyakit Motor Suzuki Injeksi secara lebih tepat So jangan bongkar semua motormu kalo ada penyakit brebet . ..  Lihat dulu artikel dan Vlog ini  . . . Cekidot deh

Jadi Gini di gelaran Suzuki Bike Meet 2017 kemarin salah satu member komunitas Adrress ( Adressia ) mengalami masalah / trouble dan salah seorang member lainnya ykni Bro Iksan untungnya memiliki kapabilitas melakukan aksi P3M yakni dengan mendiagnosa dimana permasalahan yang terjadi  . ..  Bro ikhsan ternyata kemana mana membawa sebuah alat sakti alat yang namanya adalah ‘ select switch ‘ untuk mendiagnosa penyakit/ masalahnya . .

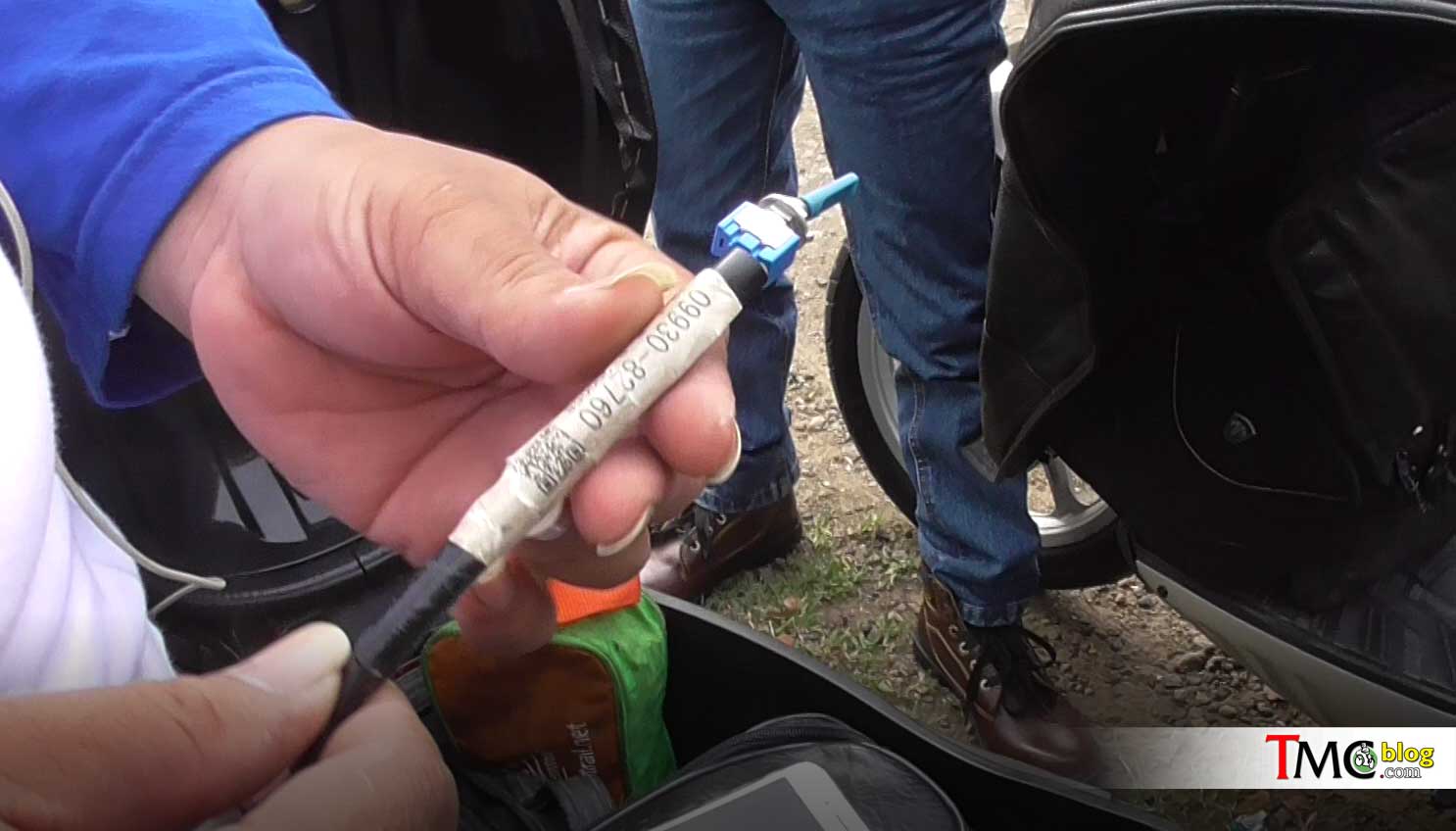

Alat ini punya Part Number 09930-82760 dan walaupun sebenarnyatidak dijual umum secara Official, anmun bisa ditemukan dengan harga nggak sekitar 160 ribuan rupiah . . . dan Asiknya beliau dengan senanghati berbagi ilmu cara  mendiagnosanya . . .

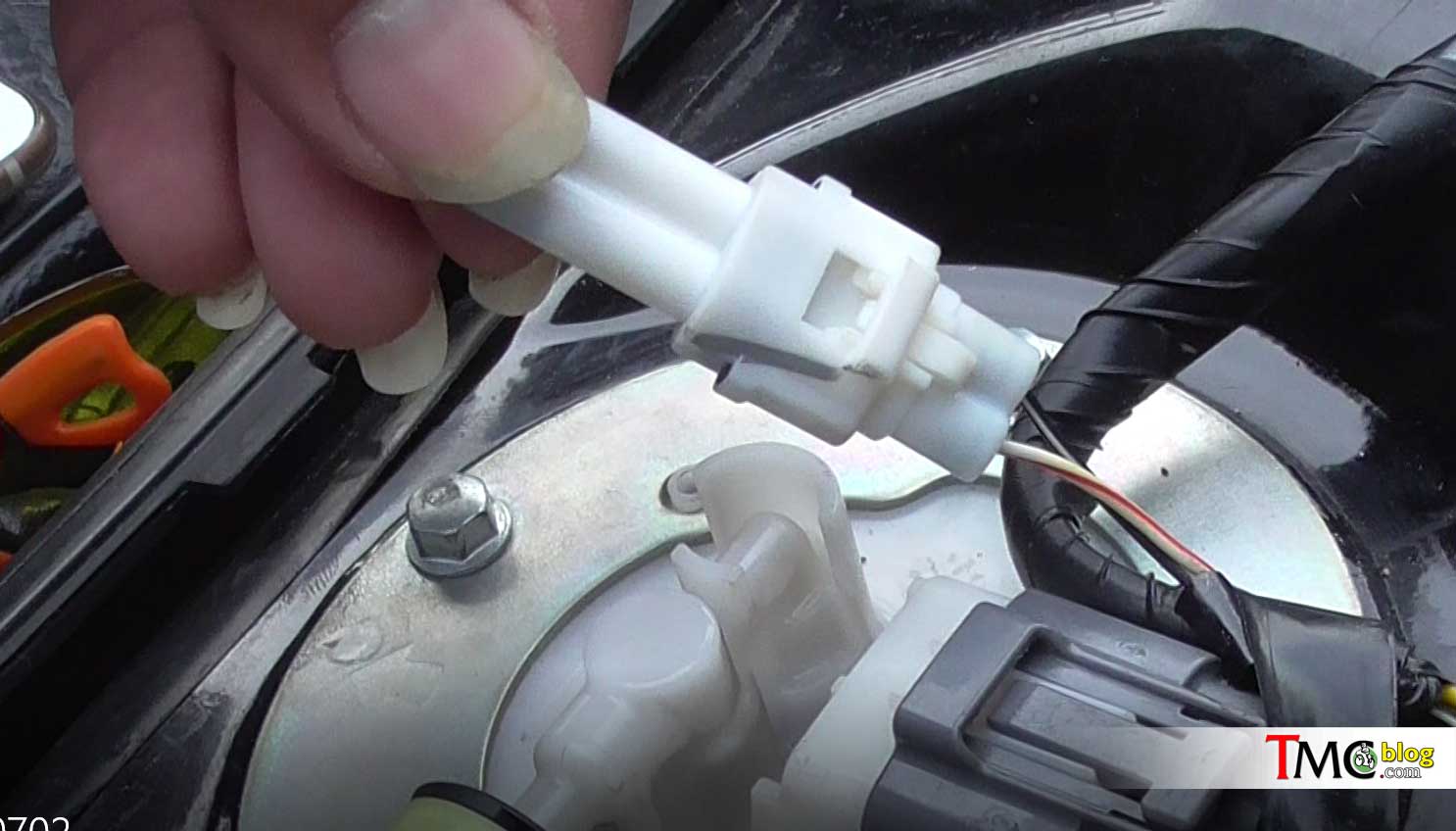

Jadi Gini Jika Motor Suzuki injeksi selain GSX-Series milik sobat sekalian ( Address, Nex FI, Satria FI dll ) bermasalah, silahkan mastikan mesin ( Kunci kontak dalam kondisi Off ) cari sebuah alat seperti jumper ( cek gambar diatas ) yang biasannya berada dekat Fuel Pump

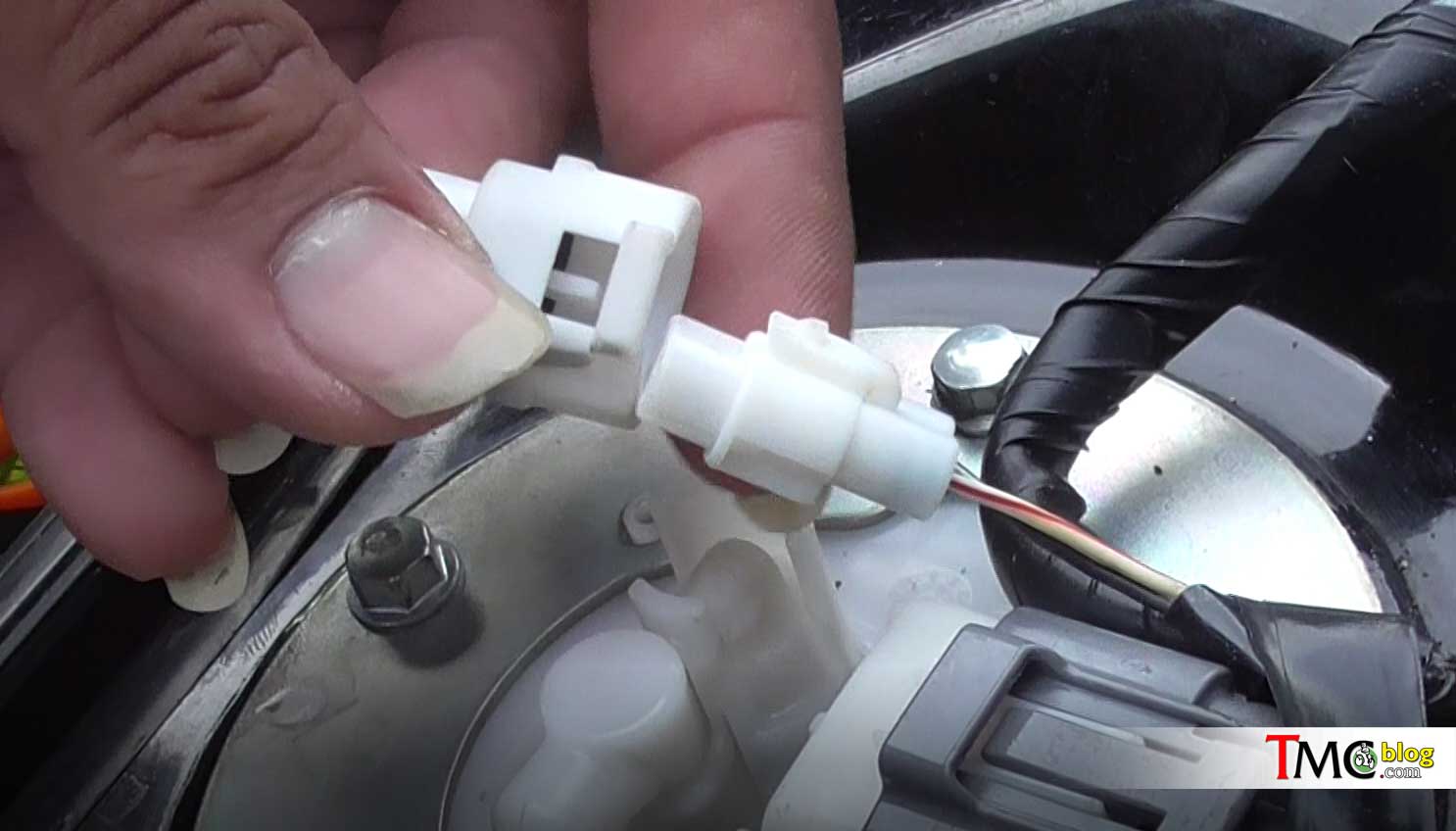

Lalu copotlah jumpernya

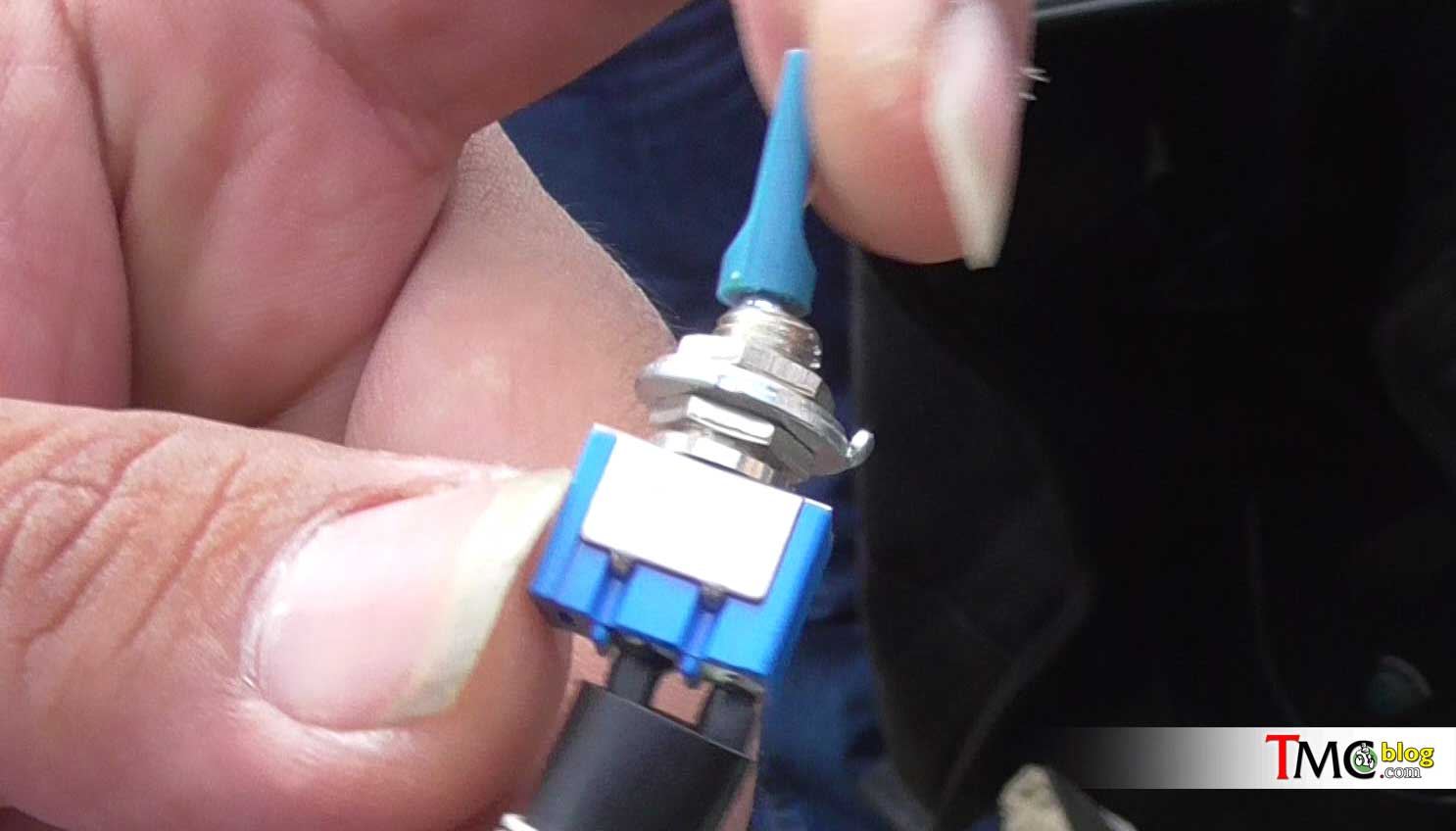

Siapkan Select switch dan posisikan dalam keadaan Off . . .

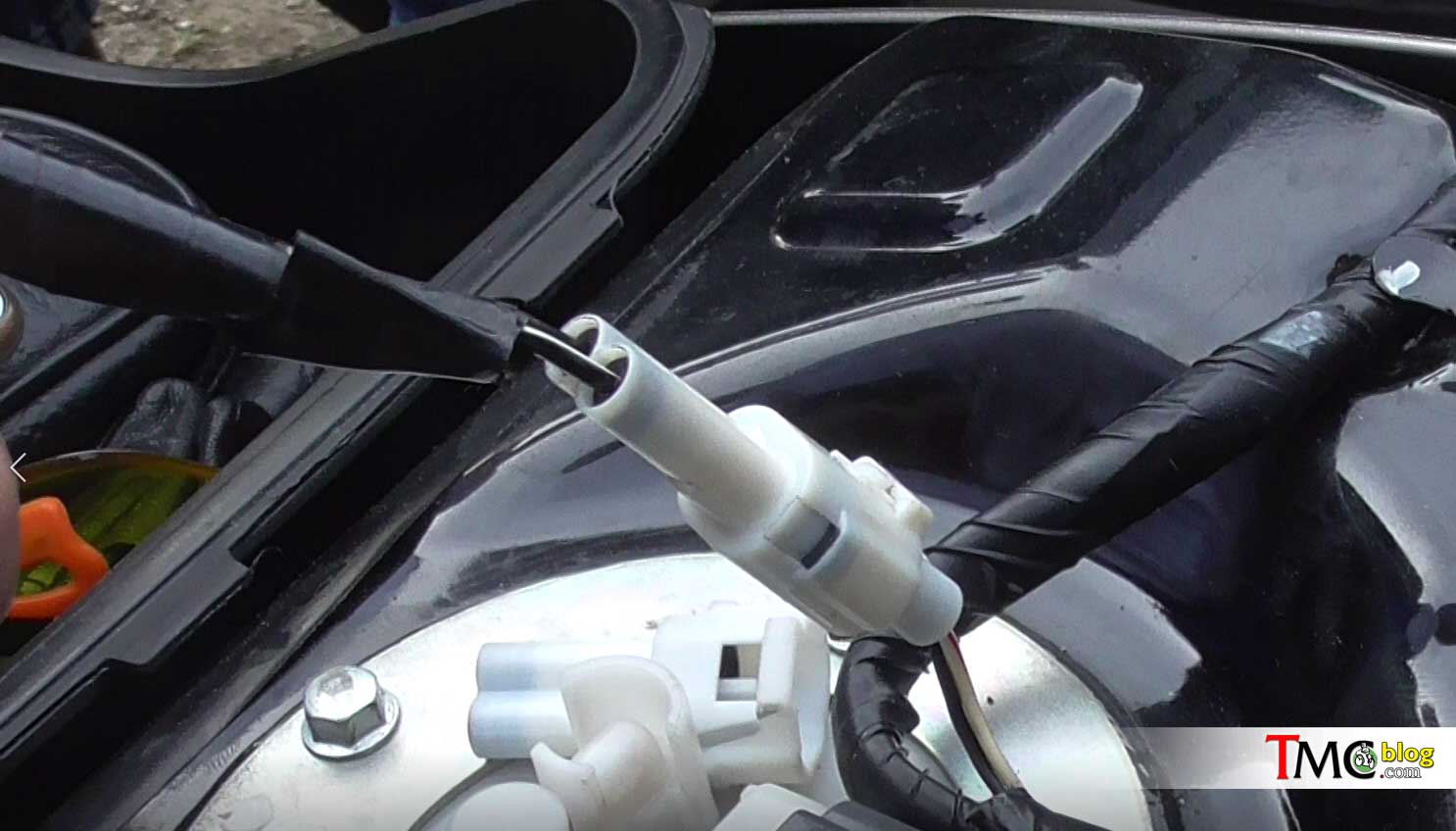

Colok ke select swith ke jumper

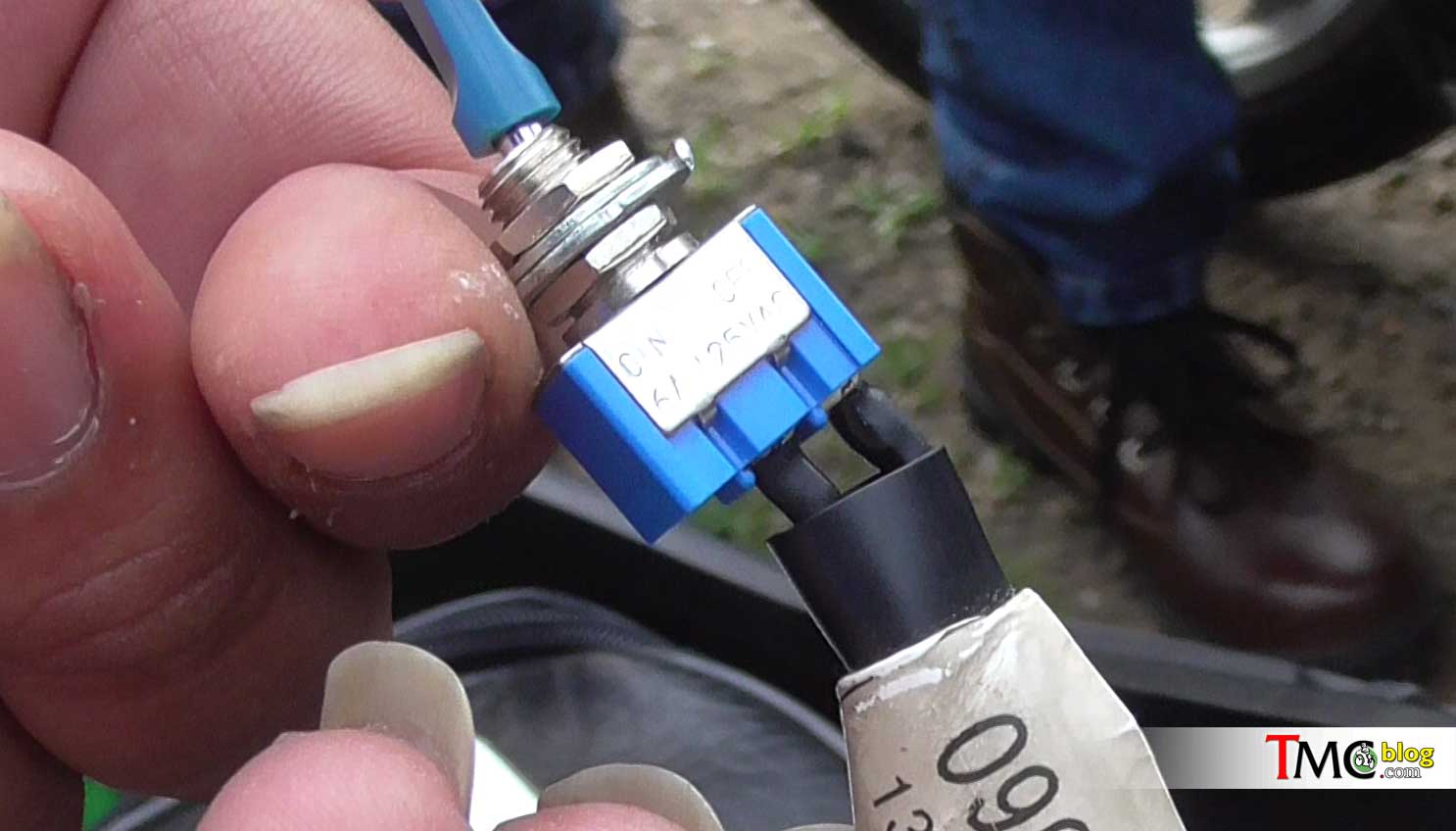

Lalu On Kan posisi select switch . . dan beralih ke daerah dashboard dari motor

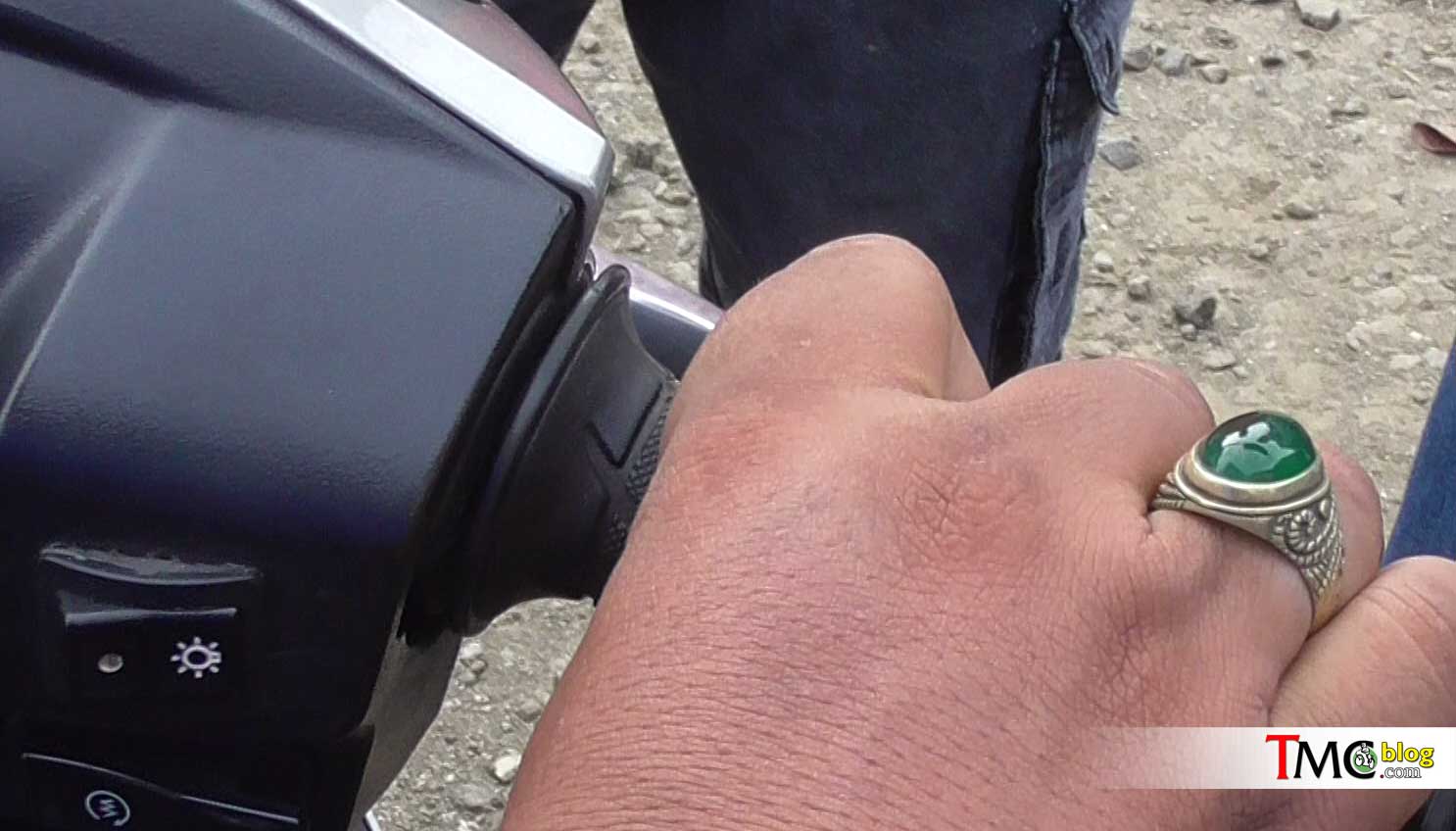

Buka Throttel Full dalam keadaan kontak Off, dan Tahan

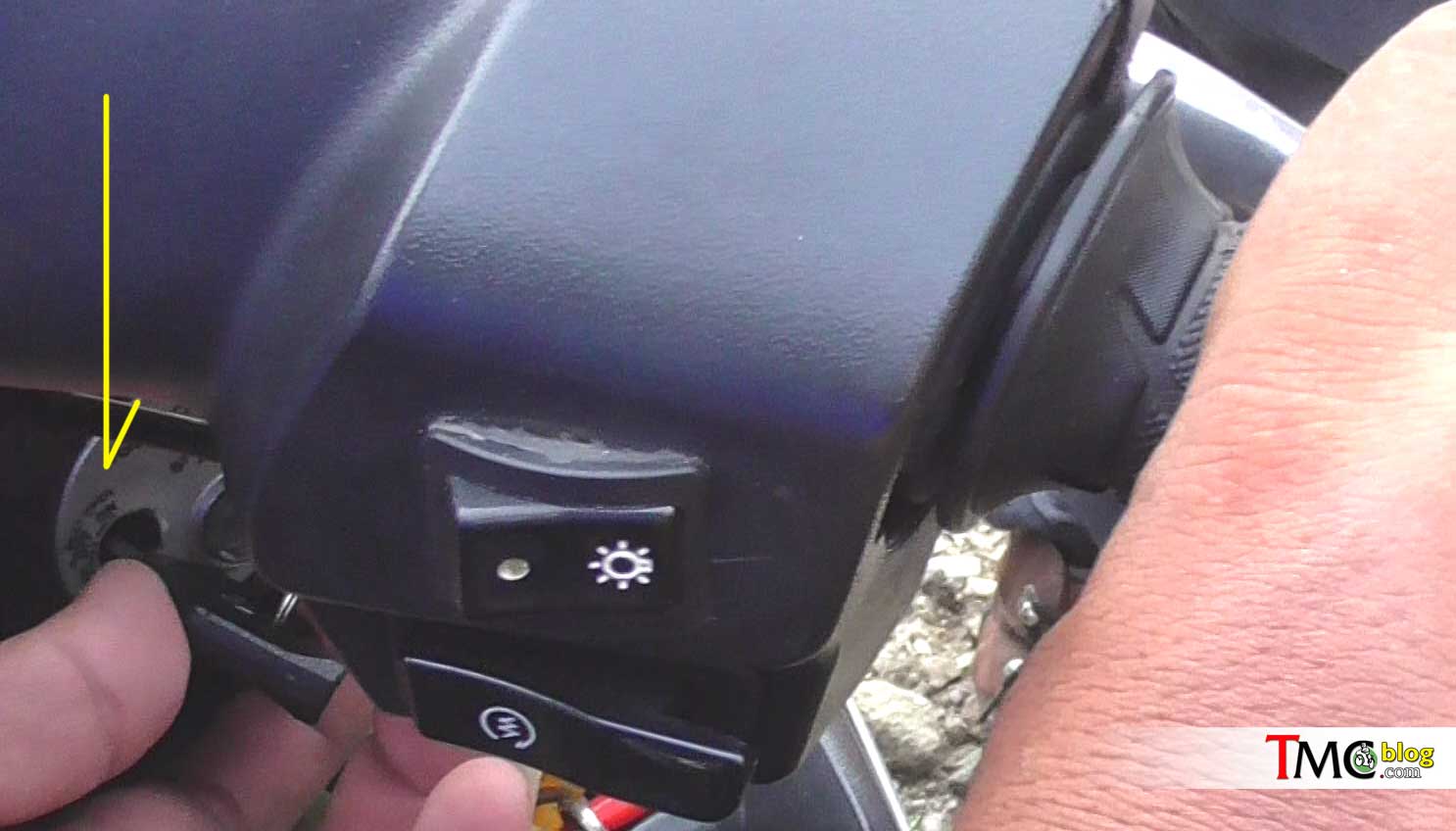

dalam keadaan tahan throttle, Nyalakan switch/ kontak motor

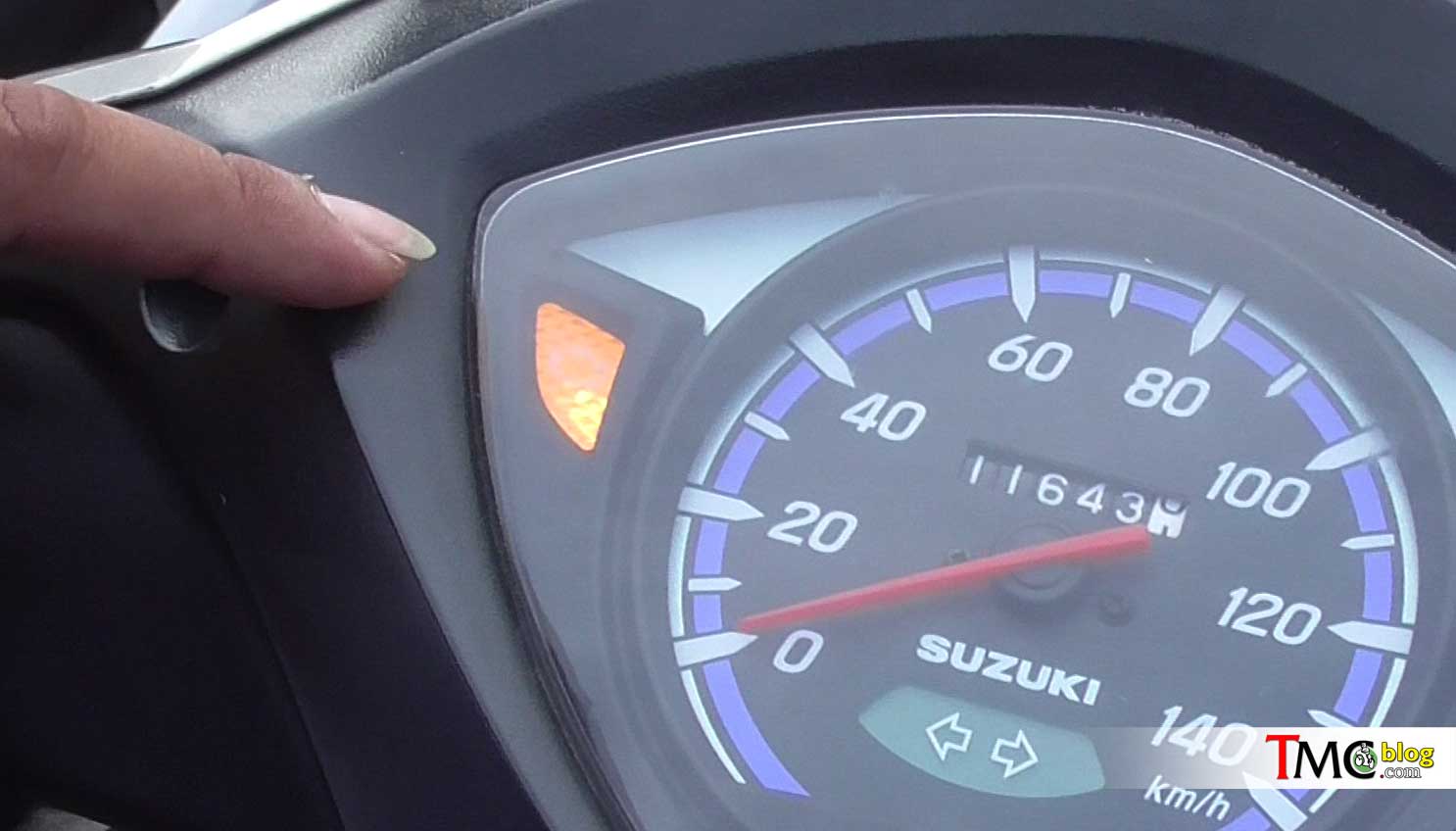

Perhatikan lampu diagnosa ( biasannya berwarna kuning ) di dashboard motor . . Jika ada Lampu berkedip lalu pas lampu tersebut mati lepas betotan Throttle.

Lalu silahkan tunggu kedipan kode, dalam Kasus kemarin Lampu menyala dengan jeda panjang 1 kali, lalu denghan jeda pendek 3 kali . . itu dibaca sebagai Kode ” 13 ” ( silahkan simak di Video /Vlog untuk kedipannya sob )

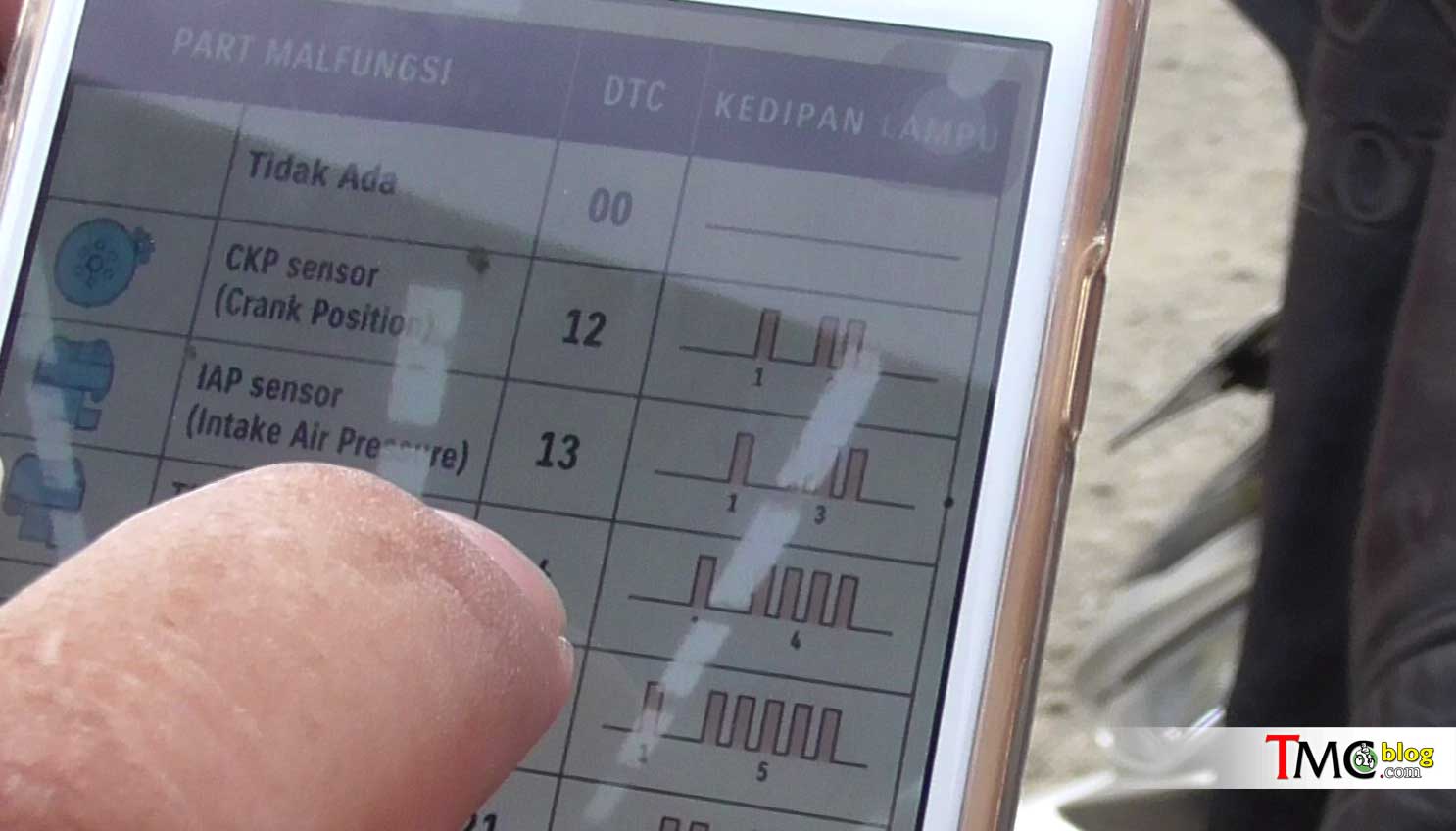

lalu silahkan cek ke contekan dan diperoleh bahwa Kode 13 merupakan kode yang mengarah ke IAP atau Intake Air Pressure dari sistem Injeksinya . . .

Setelah itu tinggal dilakukan eksekusi, mau dibersihkan, dibenerin, atau diganti deh sensornya . . . mudah yaaa . . silahkan dikunyah kunyah sob

Taufik of BuitenZorg
