TMCBlog.com – Bro Sekalian, Bicara Motor sport dimana Mesin menjadi bagian dari sasis mungkin akhir akhir ini kita ketahui dari sosok Desain Ducati Panigale, Nah di Panigale ini bagian masin yang jadi sasis lumayan signifikan, Lalu kita kenal Kawasaki H2 di mana bagian Pivot main frame dan swing arm dibantu sebuah Plat Alumunium yang di ‘ tempelkan ‘ pada Satu Bagian mesin . . . desain Ninja H2 ini kemudian ditularkan ke Ninja 250 . . . nahhh baru baru ni tmcblog melihat Honda Juga bikin desain serupa dan juga mematentkannya, dan Bahkan sedikit lebih ekstrim dari Ninja 250 dimana Bagian main frame Craddle tidak berhubungan dengan swing arm sama sekali alias menggantung 100% edaaann . . Cekidot deh

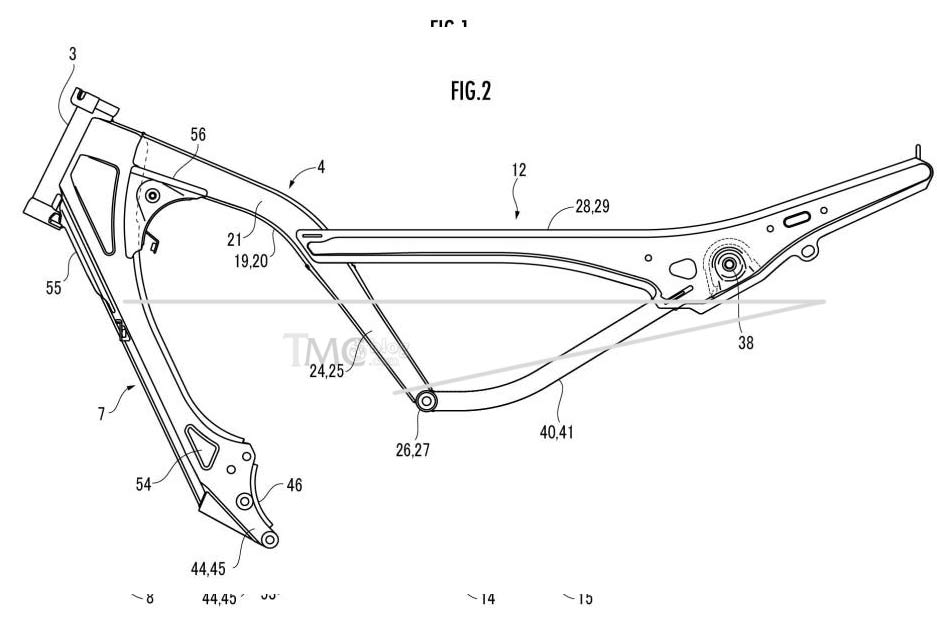

Nahhh sobat bisa lihat Gaya desain sasis nya terutama beam Cradle ( No 21, 24, 25 ) membentang dari atas ke bawah dengan desain yang lebih mirip desain cradle bergaya Motor dual purpose . . . Lalu sesampai di titik 26,27 menggantung dan tidak bersambung ke swingarm . .

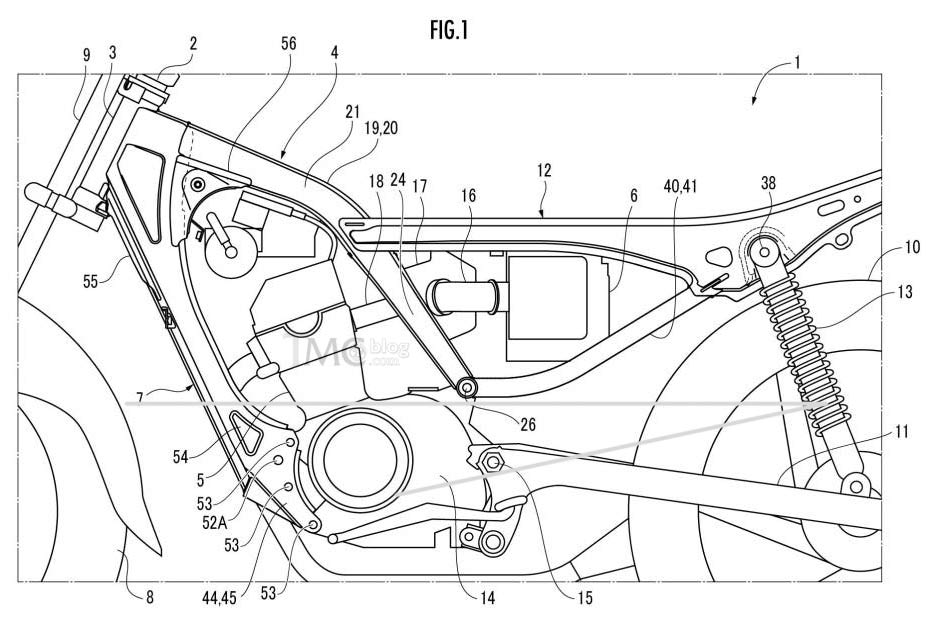

Bro Bisa lihat di Gambar atas dimana Mesin ( 14 ) memiliki tiga posisi mounting yakni di bagian downtube depan, Di titik No 26 dan di titik No 15 ( bergerak mengayun ). Antara titik No 26 dan 15 tidak bersambung/ terkoneksi sama sekali . .

Ini artinya Crankcase mesin akan menerima tekanan dari titik 26 dan juga menjadi titik tumpu ayunan swing arm di titik 15 . .. . . . satu yang tmcblog pikirkan adalah . . Honda Kayaknya udah yakin benar sama kualitas material dan desain dari Crankcase sehingga berani membuat Crank Case atau mesin pada umumnya terbuat dari alumunium alloy sebagai titik tumpu dari tekanan Mainframe/ subframe dan juga titik tumpu dari lendutan swing arm . . .

di Motor apa tipe Frame ini akan diaplikasikan? Masih blank alias abu abu sob . . namun melihat sub-framenya yang nggak terlalu dongak /nukik ke atas, ada kemungkinan desain Sport Classic nih yang memang biasannya memiliki desain subframe yang cenderung rata . . kalo menurutmu gimana sob ?
