TMCBLOG.com – Bro sekalian, Suzuki ternyata juga sempat menghadirkan Gambar patent yang menurut tmcblog sudah masuk ke dalam tahap super duper detail dan tidak biasa biasannya pabrikan mengahdirkan Informasi segini detail dalam sebuah gambar patent . ..  dan Kali ini kita akan membahas Detail mengenai Desain Box Filter Udara ( Air Box Filter ) dari Calon Motor Sport Full Fairing Twin 250 cc dari suzuki yakni Suzuki GSX-R250 . . Cekidot deh

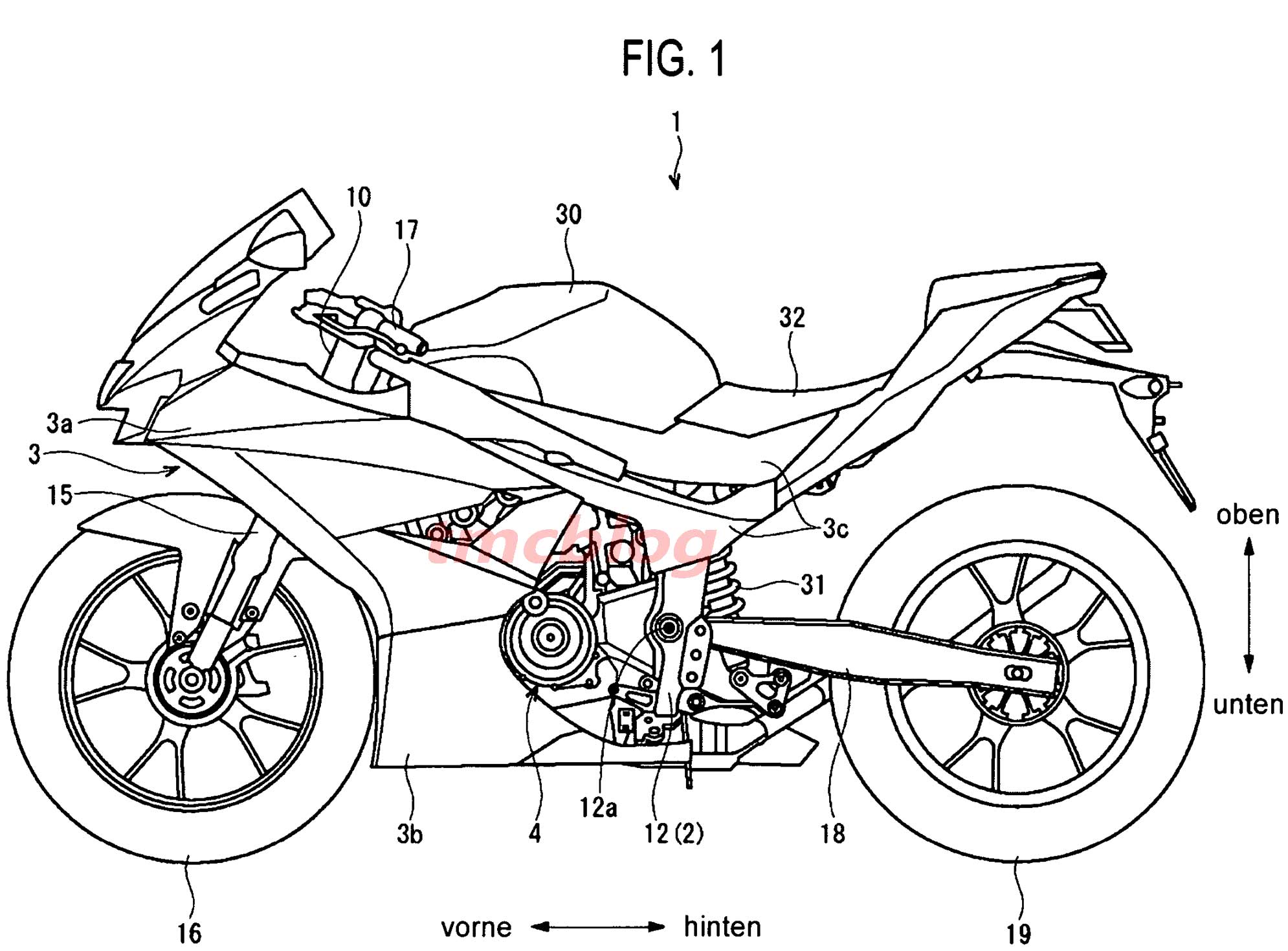

Yap Sketsa di atas adalah sketsa full body Dari calon Produk yang kemungkinan dinamakan SUzuki GSX-R250 atau mungkin GSX-R300 dibelahan negara lainnya . . mengenai hal ini jelas kita sudah banyak membahas di artikel artikel sebelumnya yaaa . .  so skip

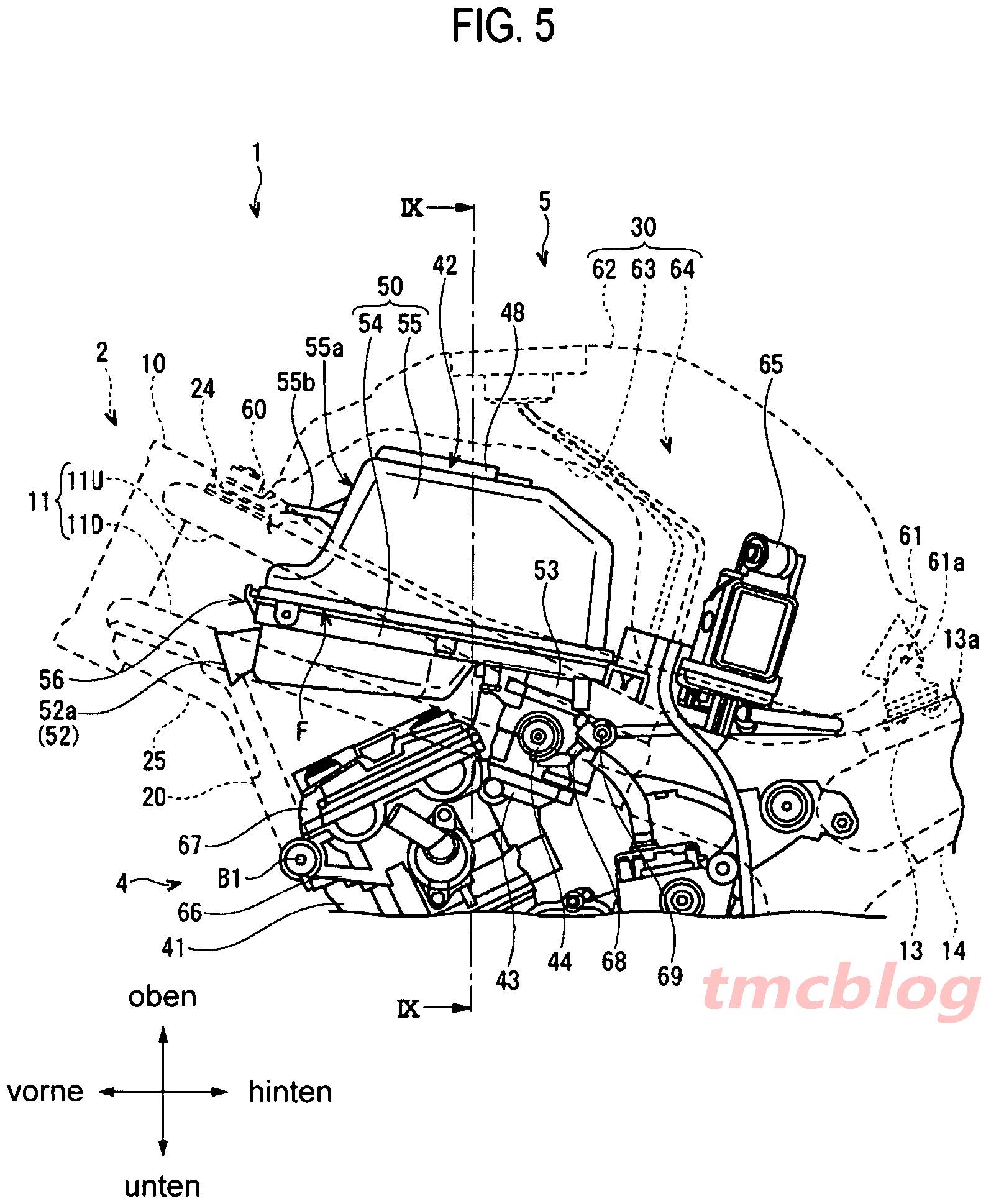

Nah Sketsa terupdate yang tmcblog peroleh seperti gambar di atas, asli detail banget sob . . memperlihatkan Bahwa fuel tanknya akan seperti mirip ‘kura kura ‘yang ada bagian cekungannya di tengah, Plus No 65 menunjukan sketsa bentuk dari fuel Pumpnya . . . lalu kita juga bisa melihat dengan jelas seperti apa bentuk Box Filter udaranya ( 55 ) . . Intake air (53 ), Throttle Body ( 44 ) . . sampai bentuk Moncong ‘ram air ‘ ( 52 )

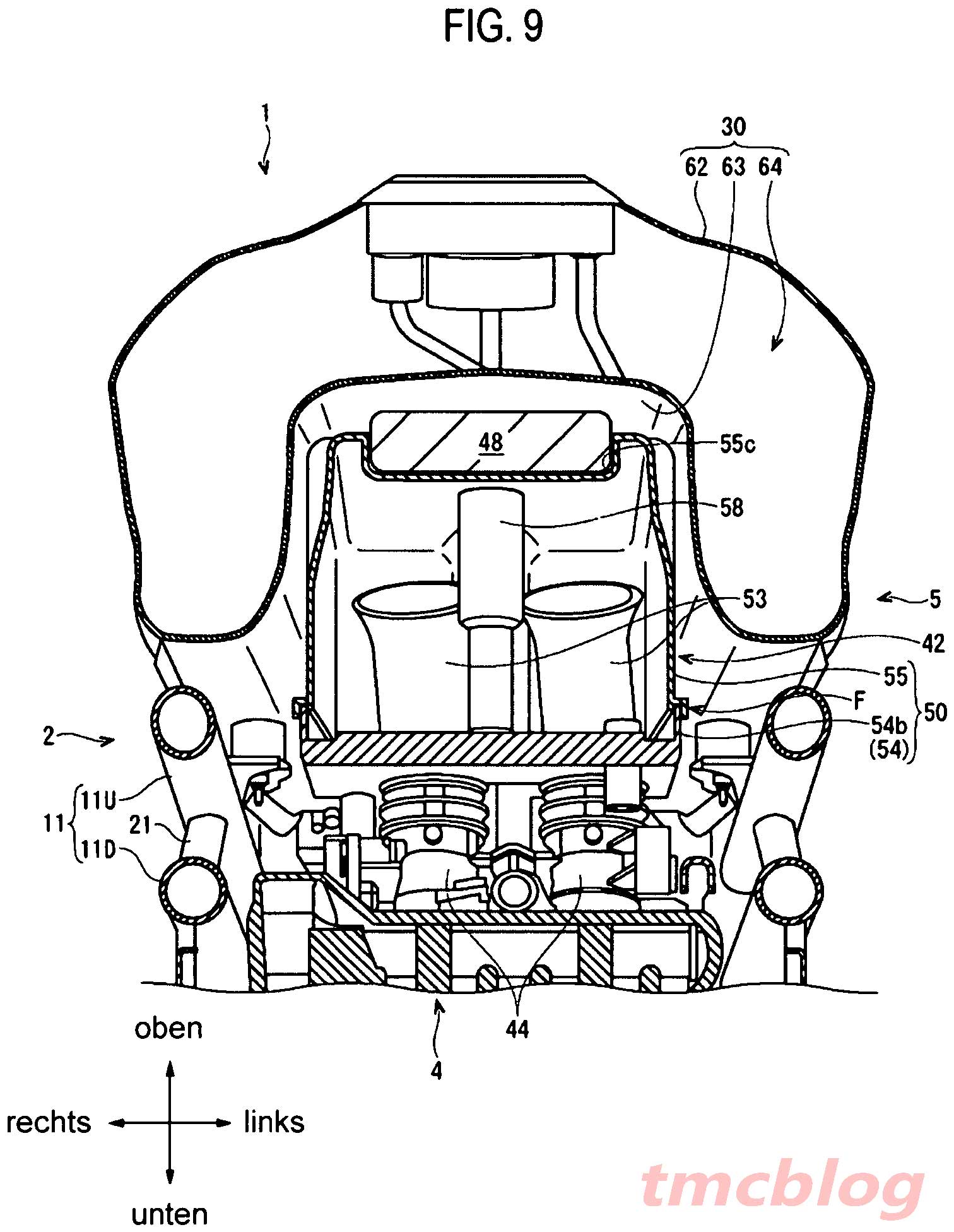

Nah di foto atas kita bisa melihat juga sketsa bakalan seperti apa bentuk Fuel tanknya yang seperti tmcblog bilang kayak kura kura dimana dibagian tengahnya ada cekungan tempat Box Filter udara . . . asli detail banget bagaimana suzuki men-sketsa sepasang Intake  ( 53 ) bahkan sampai tempat  posisi dari Unit Control ( 48 )

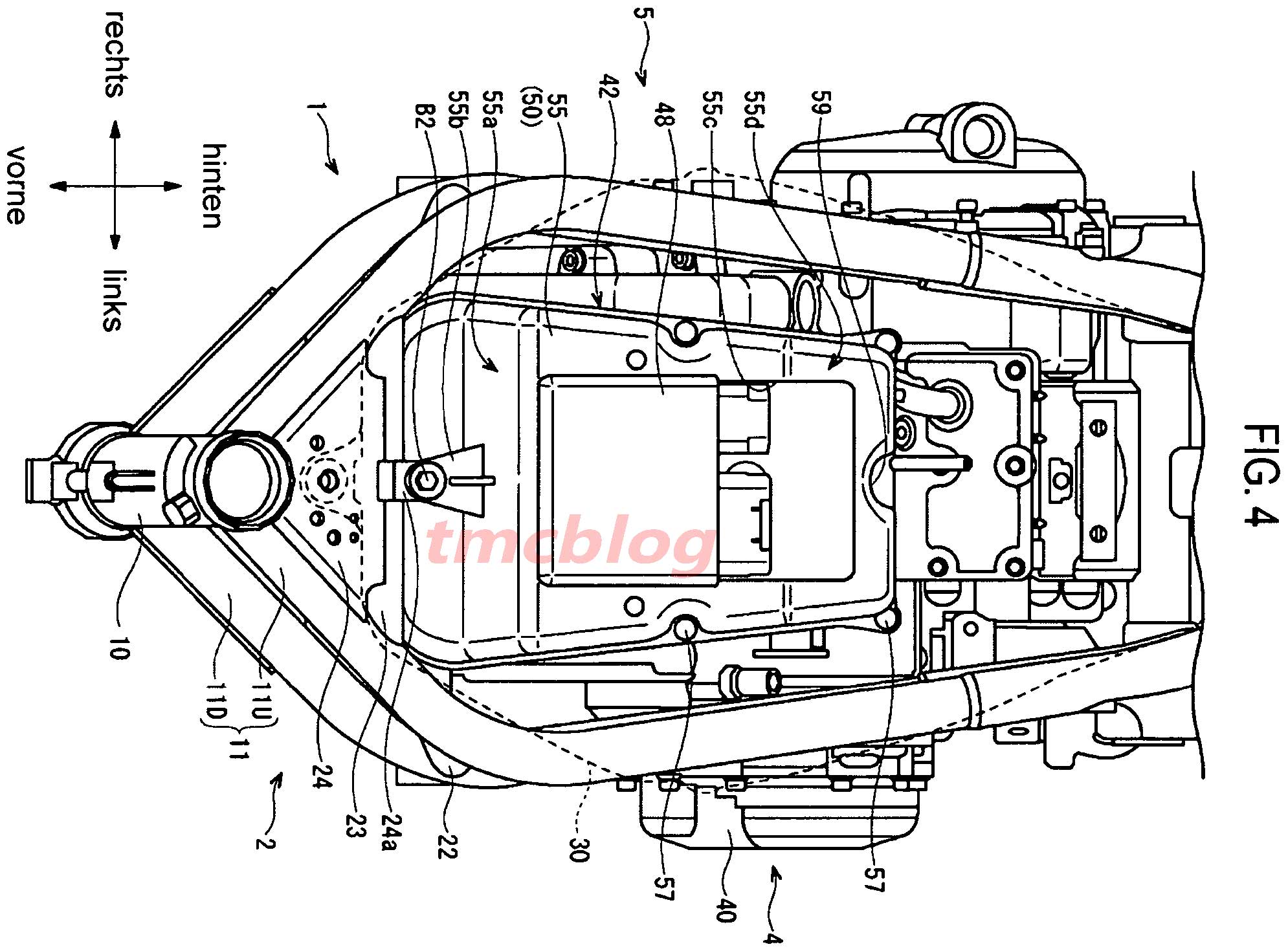

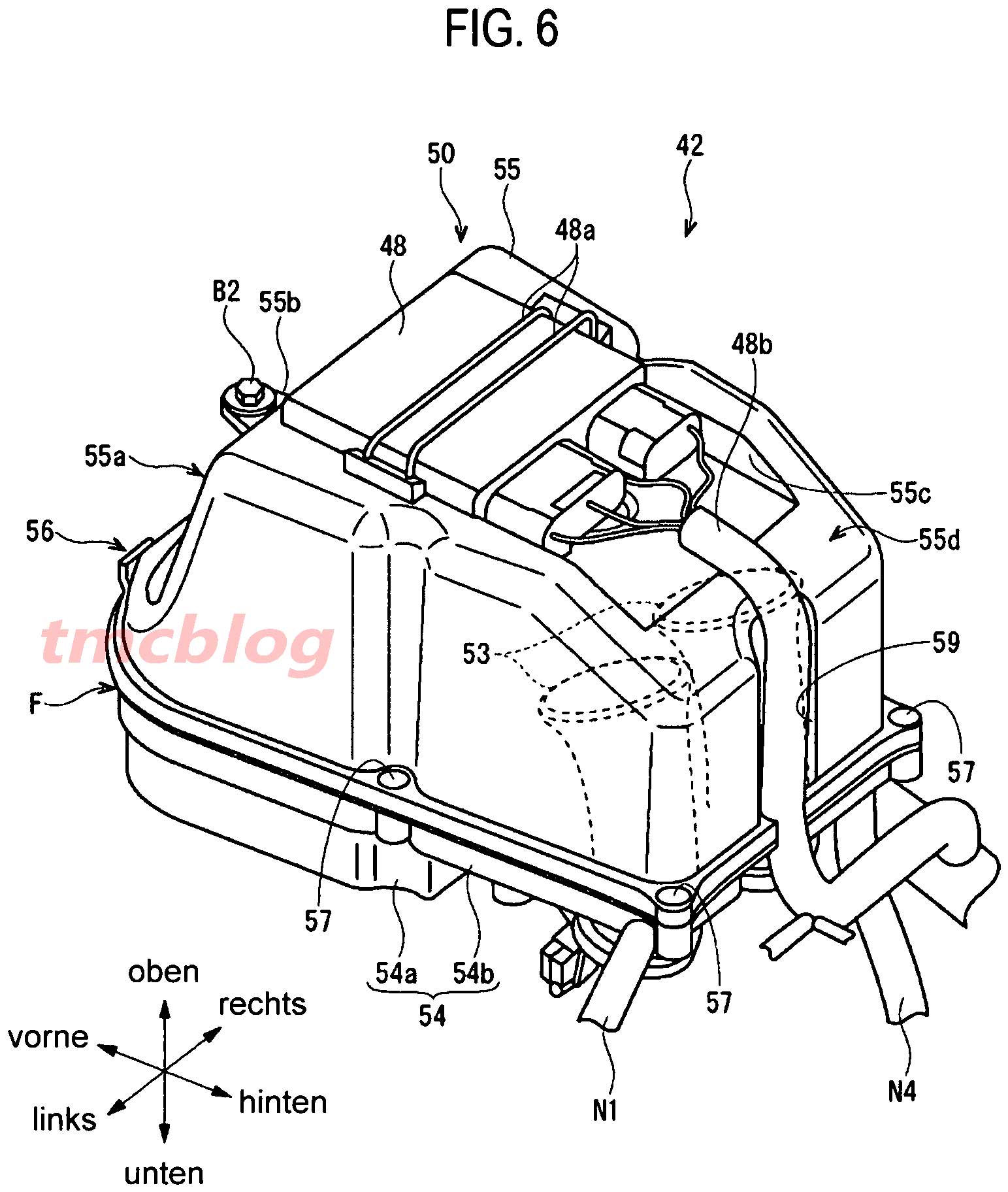

Yap gambar di atas adalah bentuk sketsa Fisik dari Box Filter udaranya sob . . secara penempatan sama seperti Honda CBR250RR dan Ninja 250 di bawah Fuel tank, namun  tidak ada lobang dikiri dan di kanan untuk masukan ( tunnel ) udara  . . Yap Karena Posisi tunnel tersebut berada di depan Box Filter udara ( dan mengarah kedepan )

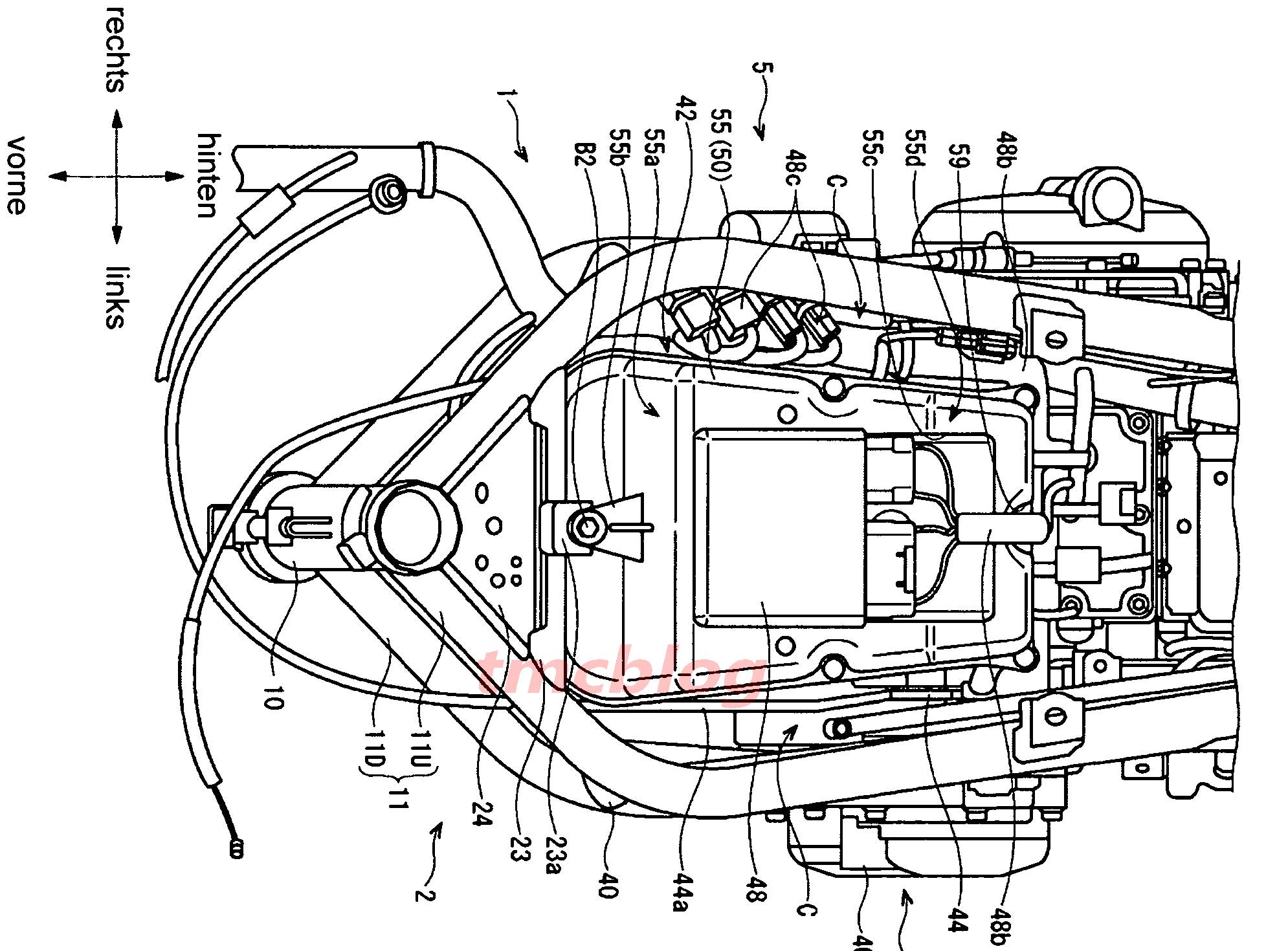

Gambar di atas adalah Penampang Box Filter udara dari calon GSX-R250 dilihat dari atas . . Note sobat bisa melihat detailnya hadirnya no 48 yang tak lain adalah posisi ECU ( kontrol elektronik ) dari Motor ini

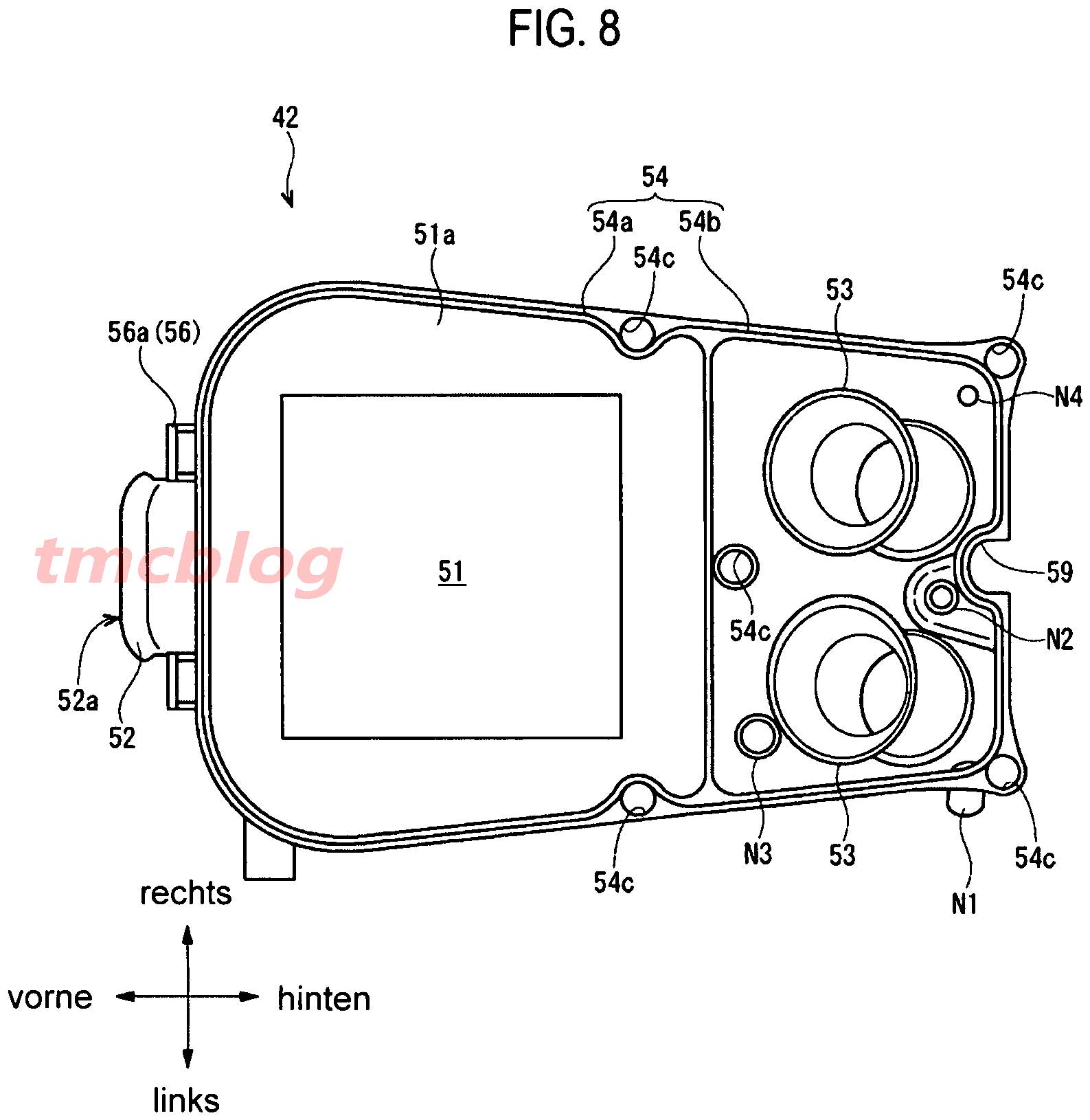

Kembali lagi sketsa sangat mendetail . . . jadi Lubang ‘Inlet pipe’ ( No 52 ) tempat masuknya udara ke Box Flter udara itu posisinya persis di tengah depan dengan bentuk yang bisa sobat lihat di Sketsa atas . . . tunggu, detailnya sketsa yang diumbar nggak berhenti sampai disini sob ..  Cekidot deh . .

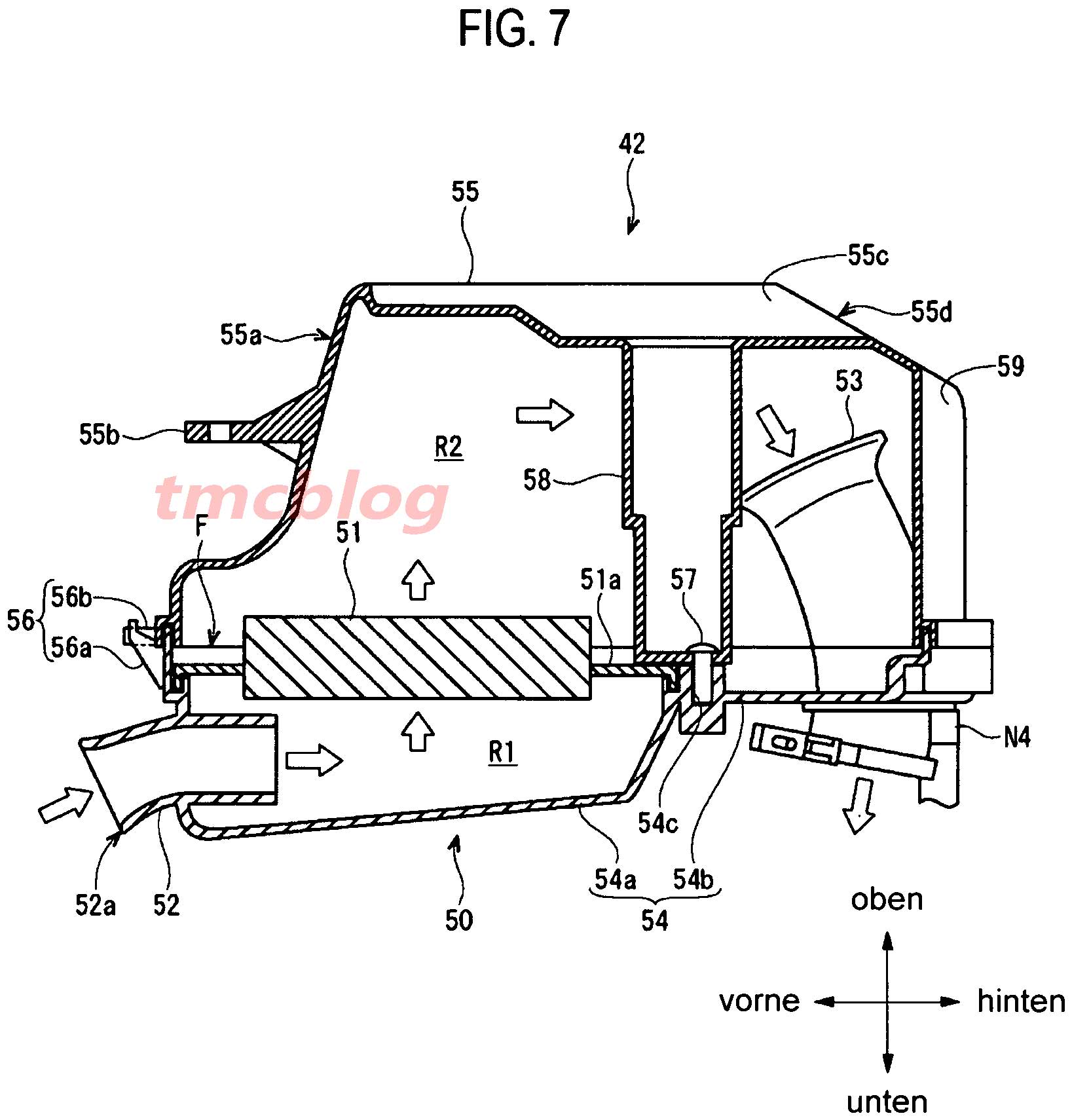

Jadi Udara masuk Via Lubang Ram Air No 52, masuk ke ruang R1 dimana bentuknya agak miring di bawah. R1 ini dinamakan ‘ dirty side ‘ atau sisi kotor dari Filter udara  ..  karena Udara dari Luar akan bertemu dengan Filter udara ( R1 ) dan menyisakan kotorannya di R1. Udara yang bersih dilanjutkan ke R2 dimana R2 ini akan terpecah menjadi dua berkat adanya ‘tiang silinder ‘ No 58 lalu kanan dan kiri masing jalur udara akan masuk ke Corong downdraft Intake yang akan menyalurkan Udara ke Throttle Body  . ..  wihhh asli amazing melihat Sketsa patent segini informatif dan detailnya . . .

http://tmcblog.com/2018/05/15/fokus-ke-air-box-paten-suzuki-gsx-r250-gsx-r300-down-draft-dengan-intake-ram-air-mirip-nsf250r/

By the way . . sobat pasti sudah melihat seperti apa diferensiasi dari Box Filter udara yang dibuat Suzuki ini . ..  paling kentara beda adalah bentuk Intake Ram Airnya yang ebrada di depan tengah . . berbeda dengan Ninja 250 dan CBR250RR yang ebrada di samping box filter udara . . . Melihat detail ini, Menurut tmcblog Sepertinya suzuki ingin bentuk Front end yang slim dan langsing . . .

Yes logikanya, Jalur pipa Ram air kanan dan kiri akan membuat Motor terlihat ‘cabi’ dan gemuk . .  .. .  walau perkiraan tmcblog sepertinya inlet Ram air akan berhenti di sana dan tidak akan masuk sampai ke Moncong fairing depan, Namun Imajinasi liar jelas boleh boleh saja . .. tmcblog cuma membayangkan kalau itu Ram air dipanjangin dan diteruskan kearah front Fairing masuk Via celah antara dua fork depan . . wahhhhh GSX-R1000 Banget jadinya yaaa  . . . Kita lihat saja nanti hasil finalnya seperti apa sob . . Silahkan dikunyah kunyah dan semoga berguna
