TMCBlog.com – Bro sekalian, di Video atas, tmcblog sudah menyiapkan satu Video khusus yang terinspirasi saat nonton Video engeneering explained membahas dasar dasar dari sistem variable Valve Lift and Duration atau dalam Bahasa Indonesianya adalah sistem Variasi Ketinggian dan Durasi Bukaan Klep . . . Dari judulnya sendiri sudah jelas ada perbedaan Ketinggian Bukaan Klep dan perbedaan durasi Bukaan Klep . .
Agar sobat sobat sekalian bisa lebih ngeh sama istilah istilah teknis yang ngejelimet Dalam Video dasar dasar pengenalan ini tmcblog mengilustrasikan sistem Variasi Ketinggian dan Durasi Bukaan Klep bagaikan Bukaan Pintu rumah. Bukaan Klep dalam sistem Variable Valve Lift and duration akan memiliki dua jenis pergerakan Klep . . atau punya dua mode Bukaan Pintu

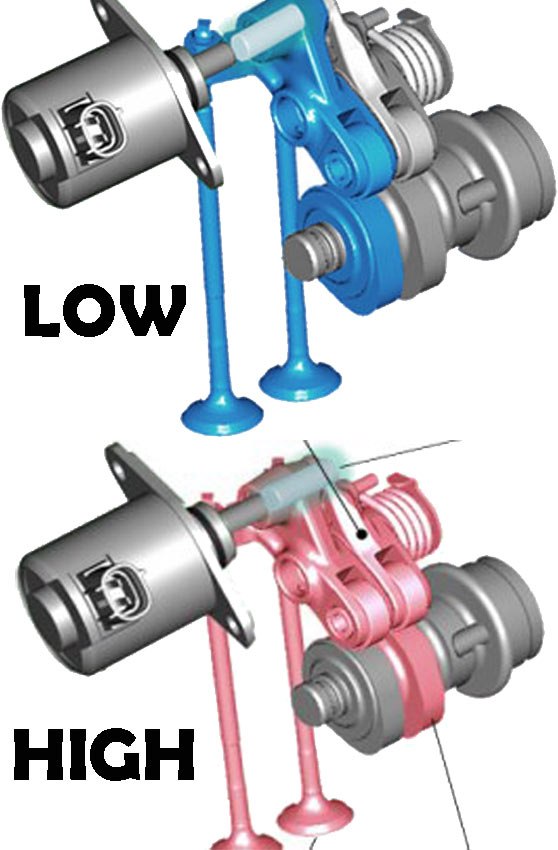

Di Mode Pertama dengan Lobe/ profil bukit ( lendutan ) Hi Cam maka Bukaan Klep akan lebih besar dan lebih lama durasinya dari pada Mode pertama yang menggunakan Lobe/ Profil Bukit yang lebih rendah atau dalam Ilustrasi pintu rumah, pintu dibuka lebih lebar dan dibuka lebih lama . .. di mesin ini akan membuat campuran udara dan bahan bakar lebih banyak masuk ke Ruang bakar dan membuat dentuman pembakaran lebih hebat dan hasilnya torsi lebih tinggi . . . terlebih lagi karena durasi Bukan Klepnya berubah maka RPM akan bertambah tinggi
Karena durasi berubah ada kemungkinan bukaan klep in jadi lebih awal dan membuka saat klep Out/ exhaust belum tertutup sempurna, ini dinamakan kejadian Overlap. Namun Dalam pembahasan ini kita mengesampingkan dulu masalah Overlap yakni Periode dimana kedua Klep baik input dan exhaust dalam keadaan sama sama terbuka.
Namun pasti ada pertanyaan menggelitik . .. apakah kombinasi dan Variasi Modenya cuma begitu doang, Klep lebih tinggi dan durasi lebih lama ? .. apakah bisa dibuat variasi lain ? semisal bukaan lebih tinggi namun durasi sama ? Atau ketinggian Bukaannya sama namun durasinya yang berbeda ?
Jawabannya adalah Bisa saja . .. tergantung dari riset seperti apa Lobe/ Profil bukit dari Camshaft dan karakter dari power curve motor yang diinginkan . .. Bahkan bisa saja dibuat Lebih variatif lagi semisal Pada Hi cam Buka klep lebih awal dengan nutup lebih awal dibandingkan dengan Low cam atau kombinasi lain tergantung seperti apa mau karakter dari Motor . . . Monggo disimak juga Videonya sob Jika ada yang mau didiskusikan silah tulis di kolom komentar dan Semoga Berguna sob
