TMCBLOG.com – Bro sekalian, Musim MotoGP 2018 tinggal bersisa 7 Race ke depan . .  namun kita sudah akan membicarakan soal Musim 2019 . . Seperti Kita ketahui di artikel terdahulu bahwa Dorna akan menyamaratakan penggunaan Hardware IMU ( Inertia Measurement Unit ) yakni Buatan Magneti Marelli. IMU sendiri adalah sebuah Box berisi Giroskop dan akselerometer yang biasannya membantu ECU untuk mengetahui keadaan Dan Posisi motor, sedang miring kanan kiri, Maju-mundur, ataupun berputar kanan dan kiri pokoknya tiga dimensi  . .

Walaupun sampai detik ini Belum ditemukan bukti apapun kalau ada team yang menggunakan IMU sebagai ‘ ECU kedua ‘ yang membantu elektronik Motor mereka, namun penyeragaman IMU ini dilakukan memang salah satunya untuk mencegah hal tersebut terjadi.

Nah sekarang coba deh simak diagram berikut

Nah di diagram atas dari Dua IMU ( salah satu IMU adalah IMU cadangan ) yang digunakan ada semacam garis hubungan dengan Part lain dari IMU tersebut. Ada yang berwarna biru dengan garis solid dan ada yang berwarna Oren/ Jingga dengan garis putus putus. walaupun berbeda warna, kedua Garis tersebut dinamakan dengan nama yang sama yakni CAN (Controller Area Network) . .  CAN adalah Sesuatu yang menghubungkan antara IMU dengan Part lain . . secara fisik biasannya berupa jalur PCB atau kabel.

IMU Biasannya memiliki 4 CAN yakni

  • Dua untuk menghubungkan IMU dengan ECU ( masing masing IMU dapat satu CAN )
  • Satu Jalur CAN lagi dipakai DORNA untuk menghubungkan IMU/ECU dengan MotoGP Onboard Module dimana semua informasi Motor dikirim ke pusat informasi yang akan mengolah data tersebut sehingga bisa didisplay di TV dengan indah dan dapat dinikmati oleh pemirsa televisi. dan,
  • CAN ke empat adalah CAN yang digunakan oleh team . . . Nah di diagram CAN ke empat ini digambarkan sebagai Garis Oren yang putus putus, dibebaskan penggunaannya alias tidak dikontrol . . .

Dorna menganggap CAN ke empat ini yang riskan disalah-gunakan oleh team karena dibebaskan dan tidak dikontrol, oleh sebab itu di 2019 jalur Can No 4 ini akan dibekukan saat IMU Championship buatan Magneti Marelli Hadir . .

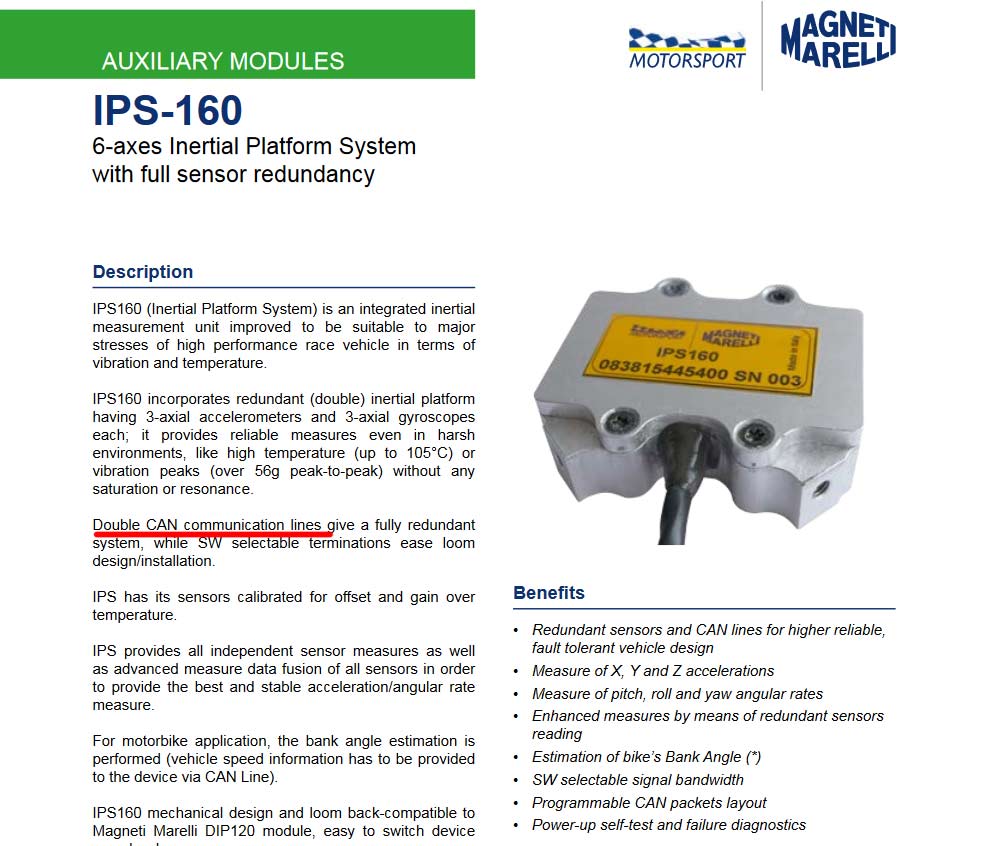

Nah masalahnya setelah tmcblog coba browsing kesana kemarin, beberapa IMU terkenal dari Magneti Marelli ( Magneti marelli IPS-160 dan Magneti marelli DIP-120)  hanya terdiri dari Dua CAN  . .Dan Jika sobat bisa lihat dari Gambar maka diperoleh informasi bahwa Baik IPS-160 maupun DIP-120 masing masing hanya memiliki Dua CAN

yang artinya jika nanti IMU IMU Magneti marelli seperti  di aplikasikan ke MotoGP 2019 maka tidak akan ada CAN yang bisa dipakai oleh team seperti yang mereka pakai di musim 2018 ini  . . Karena dua can yang tersedia hanya bisa digunakan untuk Hubungan IMU ke ECU dan Hubungan IMU ke MotoGP Onboard Module . . .kemungkinan Solusi lain ..  Bisa jadi IMU MotoGP nanti akan special made dan punya 3 CAN 😀

Namun ya itu, kayaknya tmcblog belum mendengat aura kekhawatiran dari satupun team mengenai rencana homologasi dari Single IMU ini . ..  jangan jangan anggapan Dorna bahwa IMU dan CAN yang dibebaskan dapat dimanfaatkan team adalah salah nih? Kalau menurutmu Gimana sob ?

Taufik of BuitenZorg
