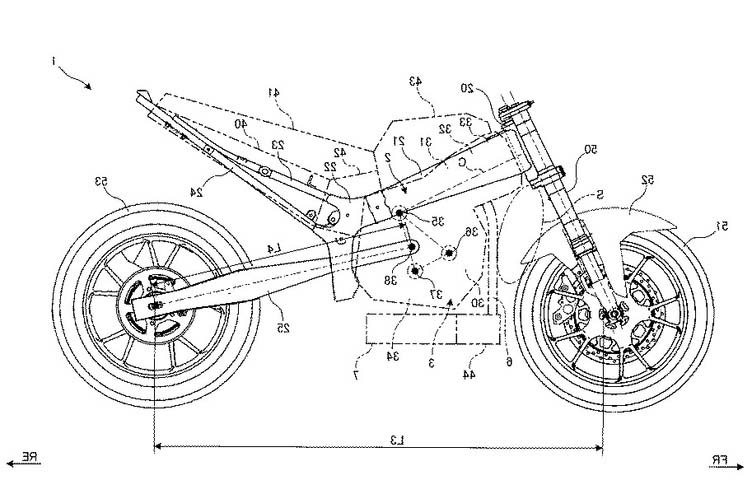

TMCBLOG.com – Suzuki Siapkan Mesin Dengan Konfigurasi terbalik. Biasannya kita melihat Silinder bentuknya tegak dari bawah ke atas, namun suzuki Merilis Desain Patent dengan posisi silinder sejajar dengan bentangan sasis utama. Desain Layout ini digunakan untuk desain Mesin 1 silinder atau mesin Multi silinder dengan pplatform Sejejer ( inline ). Menruut tmcblog ini tuh seperti mesin biasa namun dibalik ( flip ) dan diletakkan dengan posisi yang nggak umum.

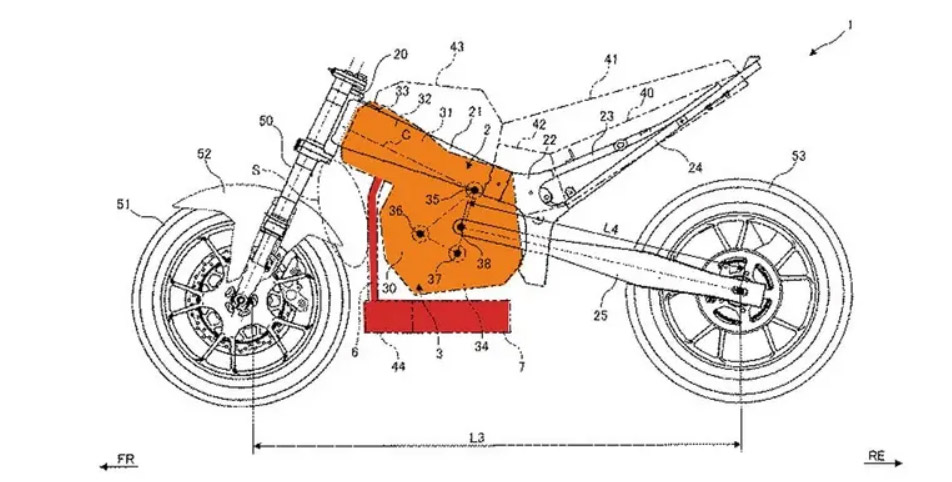

Sobat Bisa lihat Silinder sejajar dengan Sasis. Lalu Crankshaft ( No 35 berada di Bagian bawah ) berada di bagian tengah dan Transmisi berada di posisi Paling rendah dari mesin. Yang menarik Juga sobat bisa lihat jalur exhaust mulai dari Manfold ke leher knalpot berkebalikan letaknya dibandingkan dengan umumnya mesin ( reverse engine ).
Fungsinya apa ?
Suzuki dalam Tulisan Patennya mengatakan bahwa beberapa Manfaat yang sedang di teliti. Di layout ini hadirnya jarak ( space ) antara mesin dan suspensi depan ( S ) dapat membuat suspensi depan bisa terkompres lebih panjang ( travelnya panjang ). Dan ini membuat wheelbase jadi lebih rendah. Selain itu perubahan Posisi crankshaft, countershaft, dan output shaft membuat Posisi Pivot dari swingarm jadi lebih maju.
Yap wheelbase pendek namun swing arm tetap bisa panjang. Wheelbase yang lebih pendek untuk membuat motor lebih lincah. Swingarm tetap dapat dibuat panjang untuk menghadirkan lendutan lebih stabil serta mengurangi perubahan geometri yang bisa terjadi saat pergerakan Naik turun suspensi. Begitu menurut Suzuki. Akan kah diwujudkan menajdi Motor seutuhnya ? Masih belum diketahui sob
