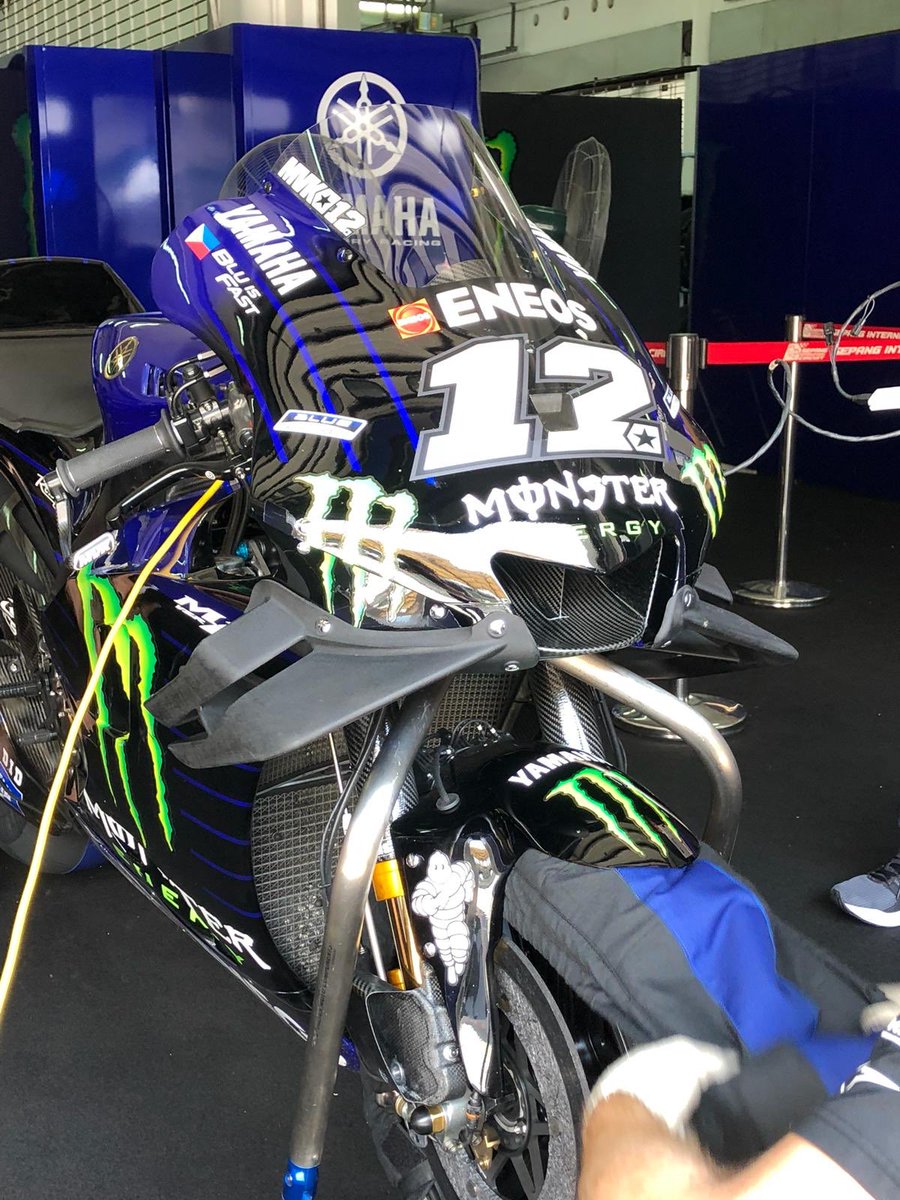

TMCBLOG.com – Bro Sekalian, di Sepang test Kemarin Maverick Vinales terlihat sempat mencoba Kembali Aeropart berupa aero wing yang di letakkan di sisi samping Kiri dan kanan Fairiang Yamaha M1. Yang membedakan dengan aero Wing sebelumnya adalah Kali ini terdapat dua Pasang. Belum diketahui apakah keduanya adalah Wing utama atau hanya support dari wing yang ada di dalamnya. Namun Begitu kehadirannya keduanya di Masing masing sisi samping yamaha M1 tetaplah hadir sebagai WING. Bagaimana sinyalemen Tinjauan Teknis dan Fisika dari Desain dari Dual Double Aero Wing ini ?
Seperti sobat bisa lihat bentuk Wingnya adalah Dua Di kiri dan Dua Di kanan di mana antara Kedua wing tidak bergabung melainkan terpisah depan dan belakang. Wing depan angle of attack-nya kecil Namun Luasannya lebar. Wing Belakang angle of attacknya cukup besar namun luasannya kecil.
Ok TMCBLOG mau coba ulang dari hal mendasar soal Downforce. Yang pertama Mau tmcblog tekankan adalah Kehadiran wing di bagian depan dari Motor MotoGP apapun bentuknya selama ini tujuannya satu Yakni Menghadirkan Downforce. Secara umum downforce ini berkebalikan dengan Lift-Force Yang biasa hadir di sayap pesawat terbang. Downforce di bagian depan MotoGP adalah Gaya tekan ke bawah yang bertujuan untuk menekan bagian front end motor ke bawah sehingga Ban lebih Ngegrip dan meminimalisasi wheelie.

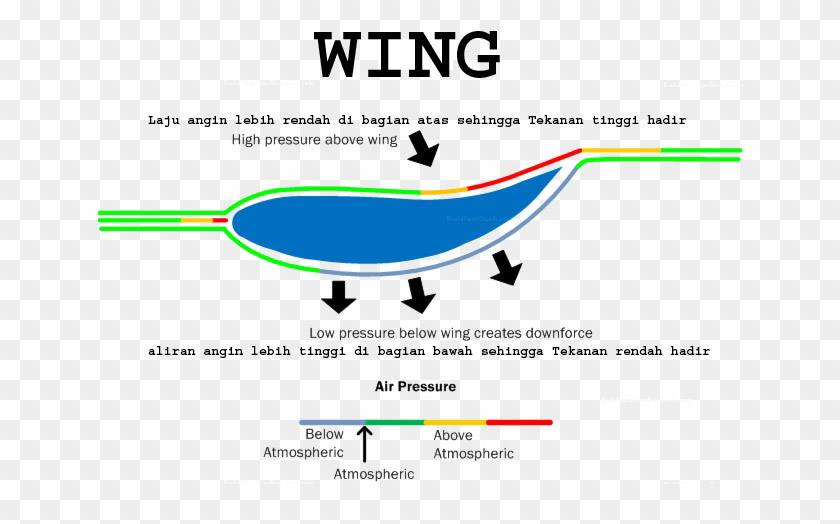

Secara Umum untuk menghasilkan downforce maka Desain dari wing harus seperti di atas dimana aliran udara ( air flow ) di bagian atas dibuat lebih rendah/ pelan sehingga tekanan di bagian atas lebih tinggi dibandingkan bagian di bawah. Sehingga hadir tekanan Yang arahnya dari atas ke bawah ( downforce )

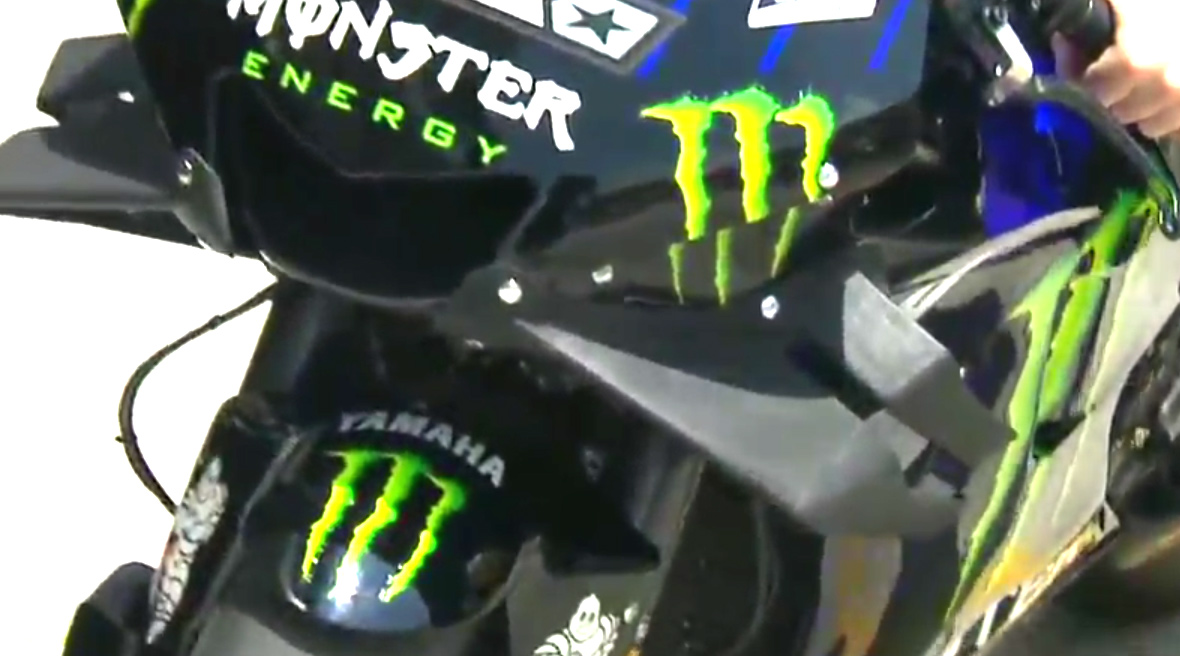

Nah sekarang Kita lihat kembali desain double aero wing yamaha M1 kembali

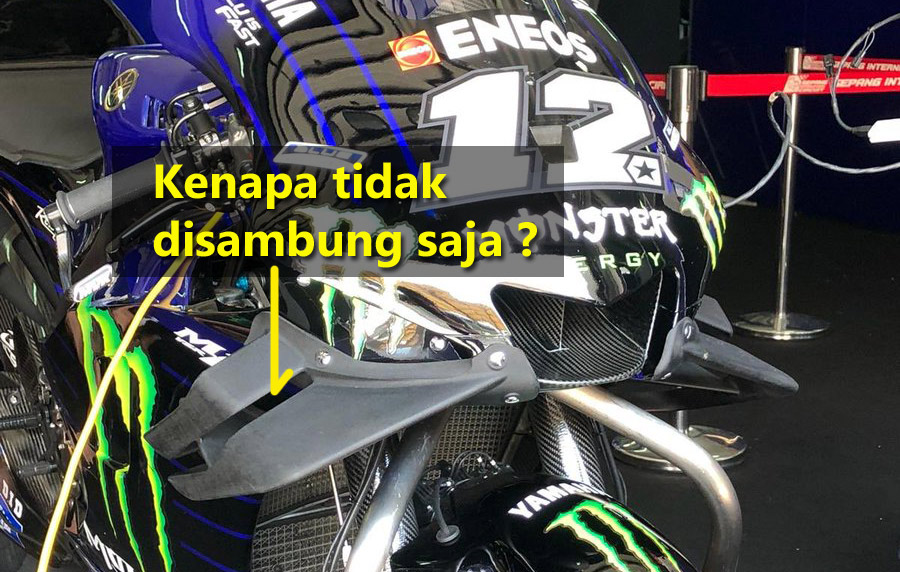

Yap ada sepasang wing dengan sudut kemiringan ( angle of attack ) berbeda. Pertanyaan, Kenapa Tidak disambung saja itu dua Wing? Maksudnya jadi mendatar lalu melengkung ke arah atas ?

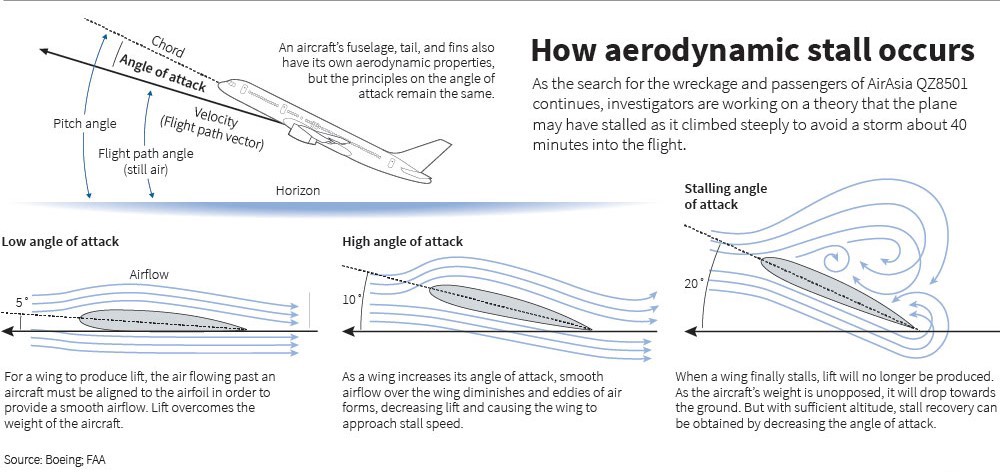

Berhubungan dengan teori ‘Stall’
Jawabannya adalah dalam sebuah teori Liftforce ataupun downforce di Fisika Bernouli Maka aliran Udara ( air flow ) harus ‘ menempel ‘ pada permukaan dari wing. Yap Sebenarnya pendekatan yang mau tmcblog bawakan dibawah ini di turunkan dari teori ‘ stall ‘ dalam dunia penerbangan ( menggunakan Liftforce ). Tmcblog hanya membalikkan desain dari wing saja.

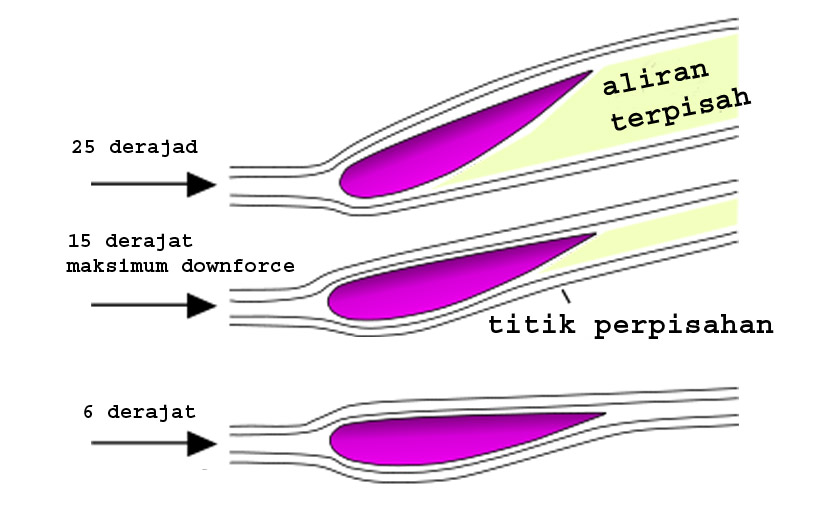

Yap pada 15 derajad akan hadir semacam titik perpisahan ( separate Point ) dimana udara akan ‘ berpisah ‘ tidak lagi ‘ nempel ‘ dengan permukaan wing. Semakin wing dimiringkan maka daerah perpisahan udara dengan permukaan wing akan lebih luas.
Ketika aliran terpisah dari permukaan Wing maka aliran tersebut tidak akan lebih kencang akselerasinya. Jika aliran udara dibagian bahwa kurang cepat maka Gaya tekan ke bawah akan juga semakin berkurang, Downforce akan kurang.
Oleh Karena itu terlepas bahwa itu adalah dua wing utama atau hanya sebagai support dari wing yang ada di bagian dalamnya, Yamaha Memisahkan antara Wing depan dan Wing belakang agar tidak terjadi efek kontraproduktif yang akan dapat menghilangkan/ mengurangi downforce. Bagaimana Menurutmu sob, Silahkan didiskusikan . .
