TMCBLOG.com – Bro Sekalian, satu lagi desain Paten yang telah didaftarkan Honda di Lembaga Hak kekayaan Intelektual yakni berupa Motor sport Listrik dengan penggerak dua roda ( 2WD ). Ini artinya jika biasannya Motor konvensional penggeraknya hanya roda belakang, Maka Motor listrik desain Honda ini akan memiliki penggerak roda depan dan roda belakang secara independen.

Cukup menarik saat melihat model Motor Yang dipakai merupakan Motor Honda CB400 SF Bold D’Or atau CB 1300 S yang ciri khasnya menggunakan Half Fairing depan. Bisa jadi ini sebagai ‘kode’ bahwa Motor ini di desain dengan posisi Market di kelas yang sekarang ditempati Motor 400 cc empat silinder segaris ini.

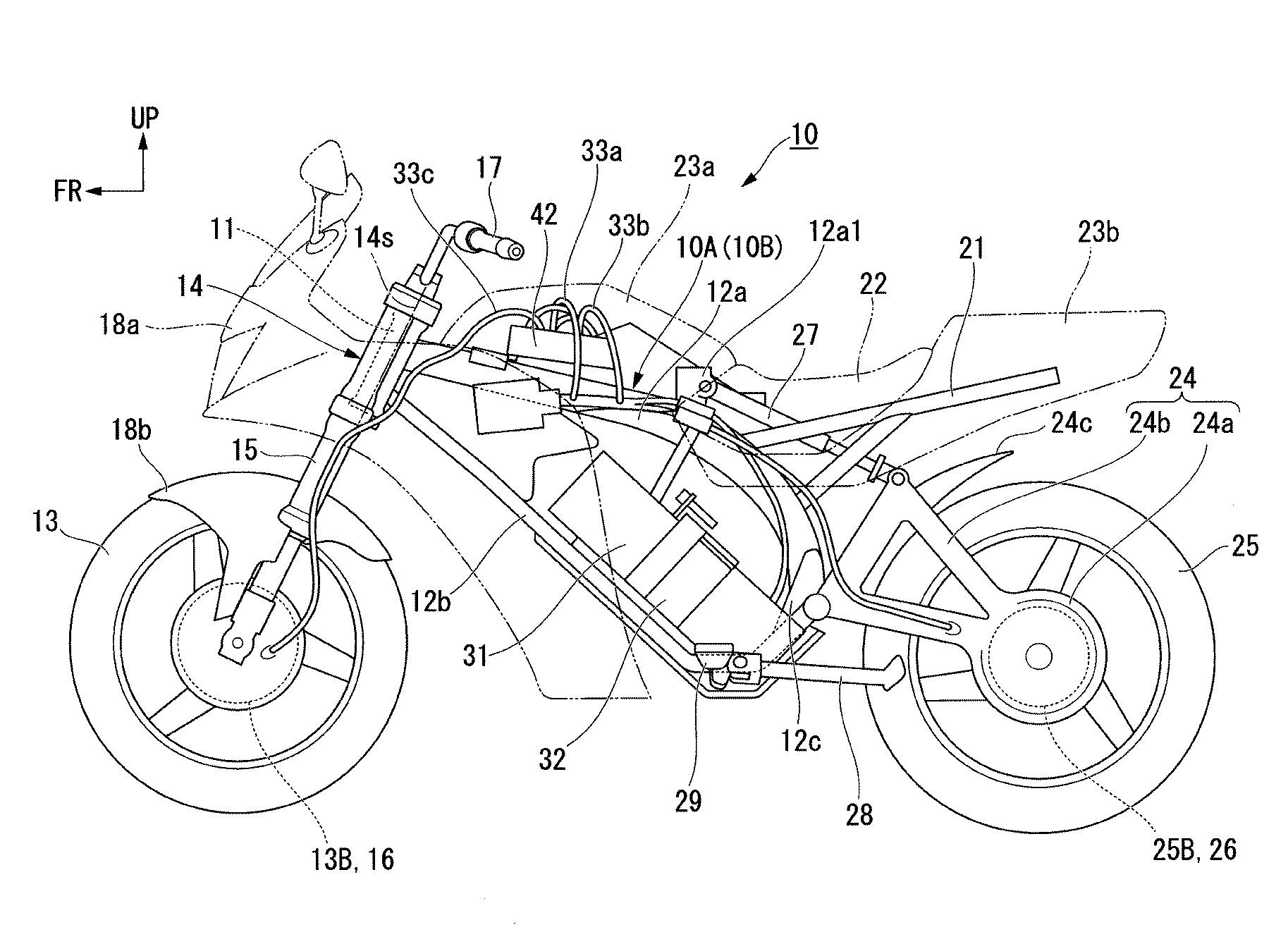

Jika Kita Lihat secara detail gambar patennya sobat Bisa lihat No 16 merupakan Motor listrik untuk roda depan sedangkan 26 merupakan Motor listrik untuk roda belakang. Satu lagi. Honda tidak menggunakan Rantai sebagai final drive untuk roda belakang, mereka meletakan Motor langsung di as Roda baik depan maupun belakang. Suspensi depan (14) Upside down sementara suspensi belakang ( 27 ) Monoshock tanpa Link

31 adalah Baterai, Sedangkan No 42 disinyalir semacam Regulator untuk membagi arus yang akan dialirkan ke Motor depan maupun Motor belakang. Nah Jika No 16 dan No 26 di detailkan maka akan hadir dua Gambar sebagai berikut sob

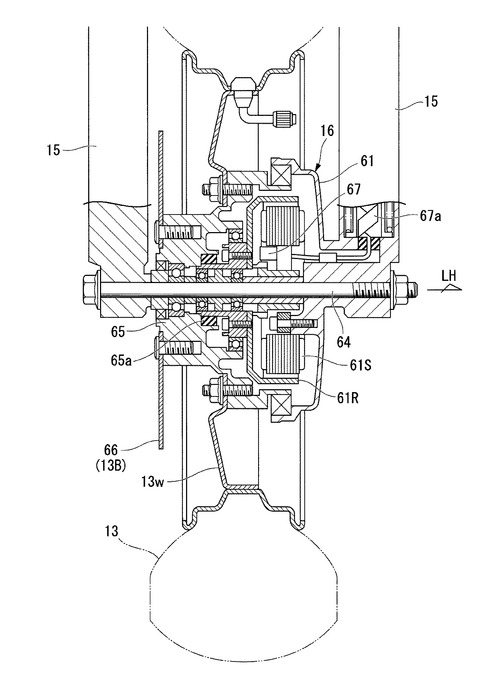

Di Hub Roda depan (16 ) di atas penjelasan tiap Nomor adalah sebagai berikut :

13: Velg Roda depan
13w: Ban
15: Fork Depan
16: Front wheel drive unit
61: Motor housing
61S: Stator
61R: Rotor
64: As roda depan
65: Hub
66: Cakram Roda depan

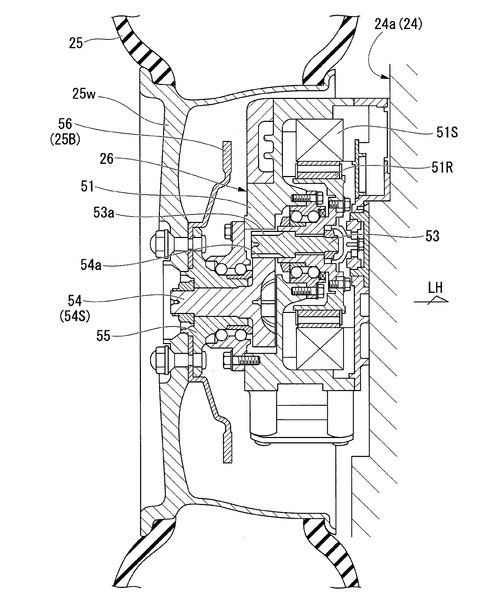

Di Hub Roda BelakangĀ  (26 ) di atas penjelasan tiap Nomor adalah sebagai berikut :

25: Velg Roda belakang
25w: Ban
51: Motor housing
53: Main motor output shaft
53a: first gear
54a: second gear
54: Sub motor output shaft (As Roda Belakang)
55: Hub
56: Cakram Roda belakang

Dari dua Gambar Detail tromol roda depan dan belakang di atas sangat jelas bahwa untuk Roda depan Putaran Motor Listrik diteruskan langsung ke Roda tanpa adanya Gigi reduksi. Sedangkan Untuk Roda belakang dari putaran Motor Listrik akan lebih dahulu di reduksi oleh dua gear ( 53a dan 54a ) sebelum diteruskan Ke as roda belakang. Yap Untuk Roda belakang sangat mengingatkan tmcblog ke desain Motor dari Honda PCX electric.

hmmm Koq dibedakan Ya ? Melihat Desainnya seperti ini dimana masih ada gigi reduksinya tmcblog menduga bahwa Roda belakang masih merupakan Penggerak utama dari Motor listrik ini. Kehadiran Gigi reduksi biasannya untuk membuat delivery tenaga dari Motor listrik ke roda lebih smooth. Silahkan dikunyah Kunyah, semoga berguna sob

Taufik of BuitenZorg
