TMCBLOG.com – Fungsi Universitas salah satunya adalah sebagai kawah candra dimuka Penghasil Calon Calon teknokrat yang bisa mengahsilkan ide orisinil yang bisa berguna bagi Bangsa dan masyarakat. Nah kali ini tmcblog mau share ke sobat semua salah satu hasil Riset Universitas Diponegoro Semarang yang sudah mematenkan Alat Penghemat Bahan Bakar Untuk Motor FI.

Menurut yang bisa tmcblog nukil dari Abstrak Paten Yang di daftarkan Oleh Undip Ke  Pangkalan Data kekayaan Intelektual (PDKI) Besarnya jumlah sepeda motor di jalan menyebabkan angka penggunaan bahan bakar menjadi meningkat, sehingga diperlukan langkah untuk mengatasinya. Cara mengatasinya salah satunya adalah dengan meningkatkan efisiensi penggunaan bahan bakar tersebut. Efisiensi penggunaan bahan bakar tersebut dapat ditingkatkan dengan memanipulasi ataupun mengatur nilai campuran bahan bakar dengan udara atau Air-to-fuel ratio (AFR) sesuai kebutuhan.

Akan tetapi mengatur nilai AFR secara elektronis agar penggunaan bahan bakar menjadi efisien cukup sulit dilakukan. Hal ini disebabkan karena sistem kerja sepeda motor modern sangat kompleks dan tidak linear, sehingga tidak bisa menggunakan sistem kontrol biasa. Permasalahan ini dapat diatasi dengan merancang suatu alat yang berfungsi sebagai pengatur (kontroler) AFR tambahan yang bekerja dengan basis logika Fuzzy / Fuzzy Logic

Kontroler ini akan diparalelkan dengan sistem kontrol (Electronic Control Unit – ECU) bawaan motor dan bekerja bergantian sesuai dengan keadaan. Dengan cara seperti itu maka penggunaan bahan bakar pada sepeda motor bisa diatur sedemikian rupa sesuai dengan kondisi pengereman dan derajat bukaan gas sepeda motor.

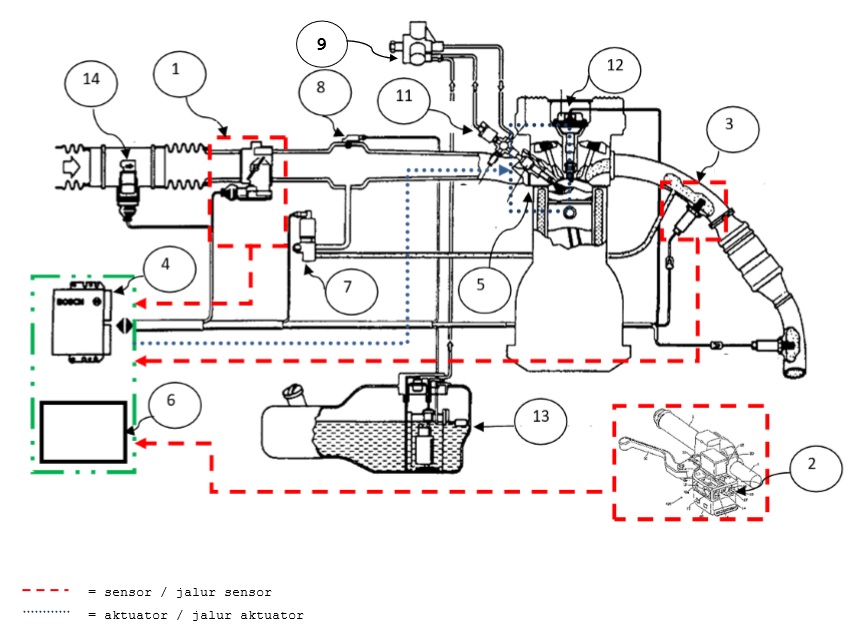

Gambar di atas Mungkin Bikin Sobat Seklaian Pusing ..  Namun Simpelnya membaca diagram di atas Kira Kita begini, cmiiw :

  1. Cek Garis Merah itu adalah garis sensor dimana sistem FI ( ECU ) membaca sensor.
  2. Ada Garis merah ( sensor ) yang dari sebuah alat pendeteksi di bawah setang kanan ( 2 ). Itu tmcblog eprkirakan untuk membaca kondisi pengereman dan Bukaan gas
  3. Ada Garis merah ( sensor ) dari O2 sensor Untuk mengecek kadar emisi gas Buang (3 )
  4. Ada Garis merah ( sensor ) dari Katup di Throttle Body yang bertugas memberikan asupan udara ( 1 )
  5. dari 3 jalur sensor itu dibuat perhitungan dengan Logika Fuzzi sehingga menghasilkan perintah Via aktuator ( Garis Biru ) yang sepertinya mengarah ke Injector.
  6. Sinyalemen tmcblog adalah pengukuran Logika Fuzzi akan menghasilkan perintah seberapa deras Semprotan BBM bisa disemburkan Via Injector sehingga muaranya akan memproduksi tenaga yang pas dan Seimbang antara performa dan Ke-iritan/ hemat bbm.

Mohon maaf jika artikel kali ini harus membuat sobat sekalian befikir keras hehehe. Silahkan didiskusikan Jika ada Yang terlewat silahkan tulis di kolom komentar, semoga berguna dan semoga Karya anak anak Muda ini bisa bermanfaat dan terealisasi di dunia industri khususnya Produk Buatan Indonesia ke depan.
