TMCBLOG.com – Di artikel Kupas Perbedaan Honda PCX150 dan Honda ADV150, tmcblog sudah paparkan bahwa salah satu perbedaan signifikan antara keduanya adalah Honda ADV150 memiliki Suspensi belakang yang punya stroke lebih panjang dan juga struktur ruangan di jeroan Yang berbeda dengan suspensi belakang Honda PCX. Suspensi belakang ADV150 memiliki panjang 395 mm dengan jarak Main 120mm, sedangkan PCX 150 hanya 350 mm. Suspensi belakang ADV 150 sudah dilengkapi sub-tank, berbeda dengan PCX 150 yang masih single tube. Nahhhh yang jadi pertanyaan lanjutan adalah apa seperti apa Detail jeroan, cara kerja dan Faedahnya dari suspensi ADV150 . . silahkan simak pembahasan berikut ini

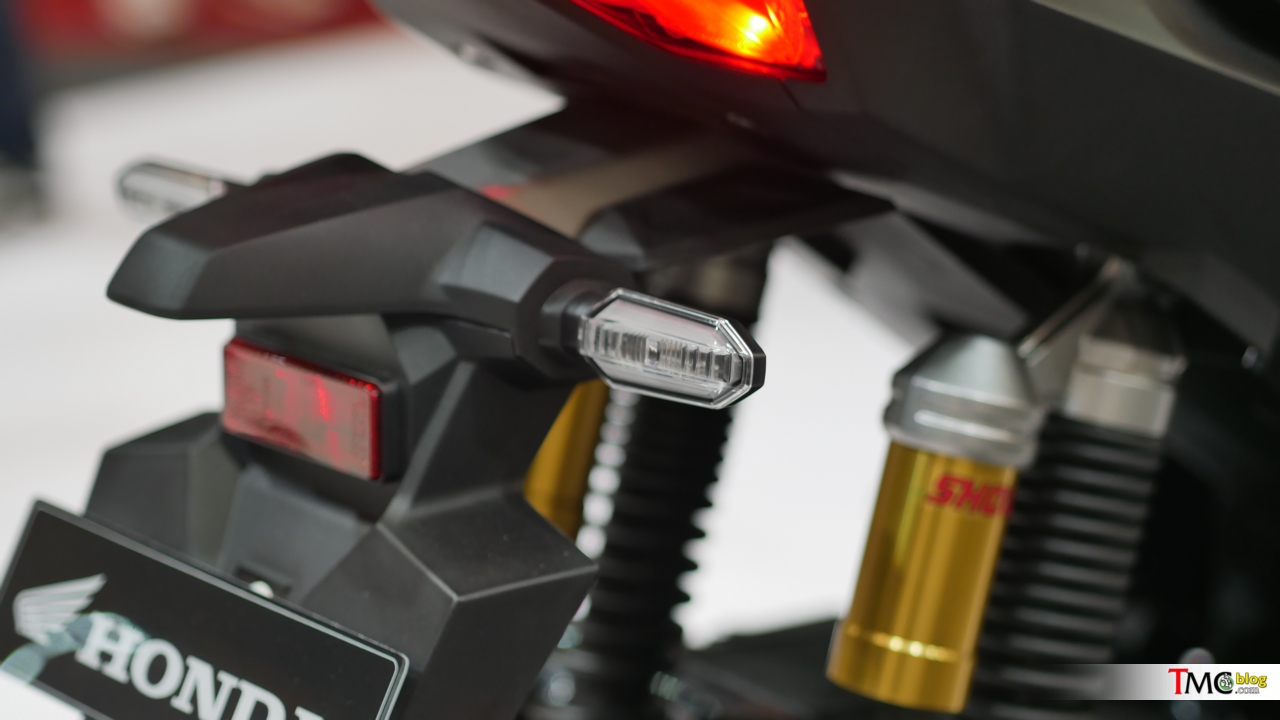

Suspensi Belakang ADV150

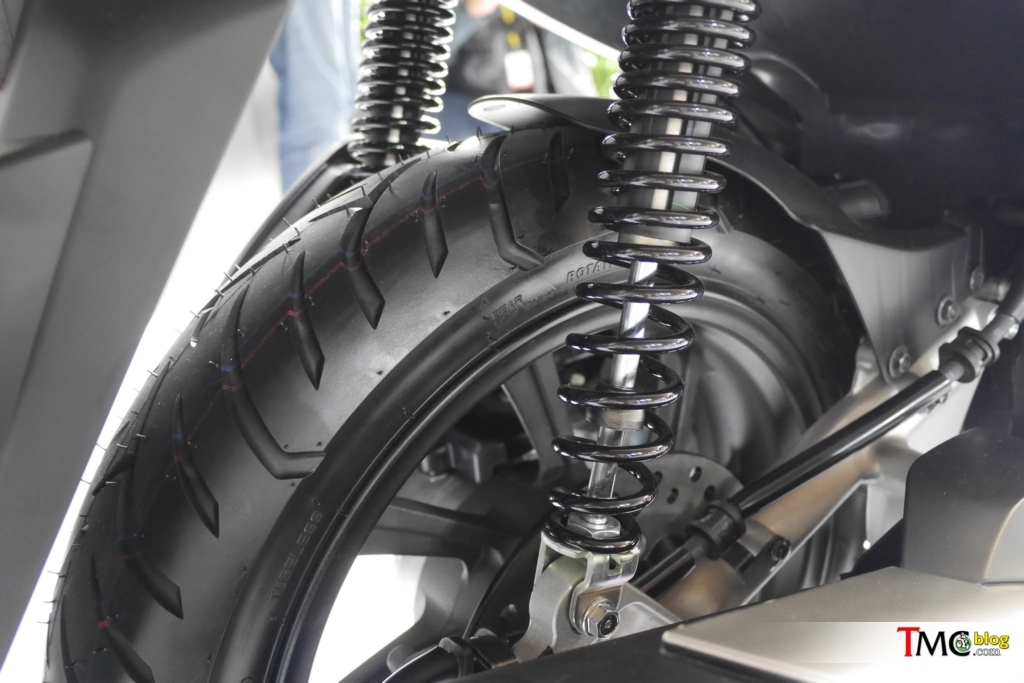

Suspensi Belakang PCX150

Satu lagi yang menurut tmcblog technical di suspensi belakang adalah Sudut kemiringannya tidak se-ekstrim Sudut kemiringan suspensi belakang Honda PCX. Ini jelas secara logika menurut tmcblog akan membuat Suspensi ini akan lebih sedikit punya kans secara Visual mengalami bend dari spiral Per Suspensi.

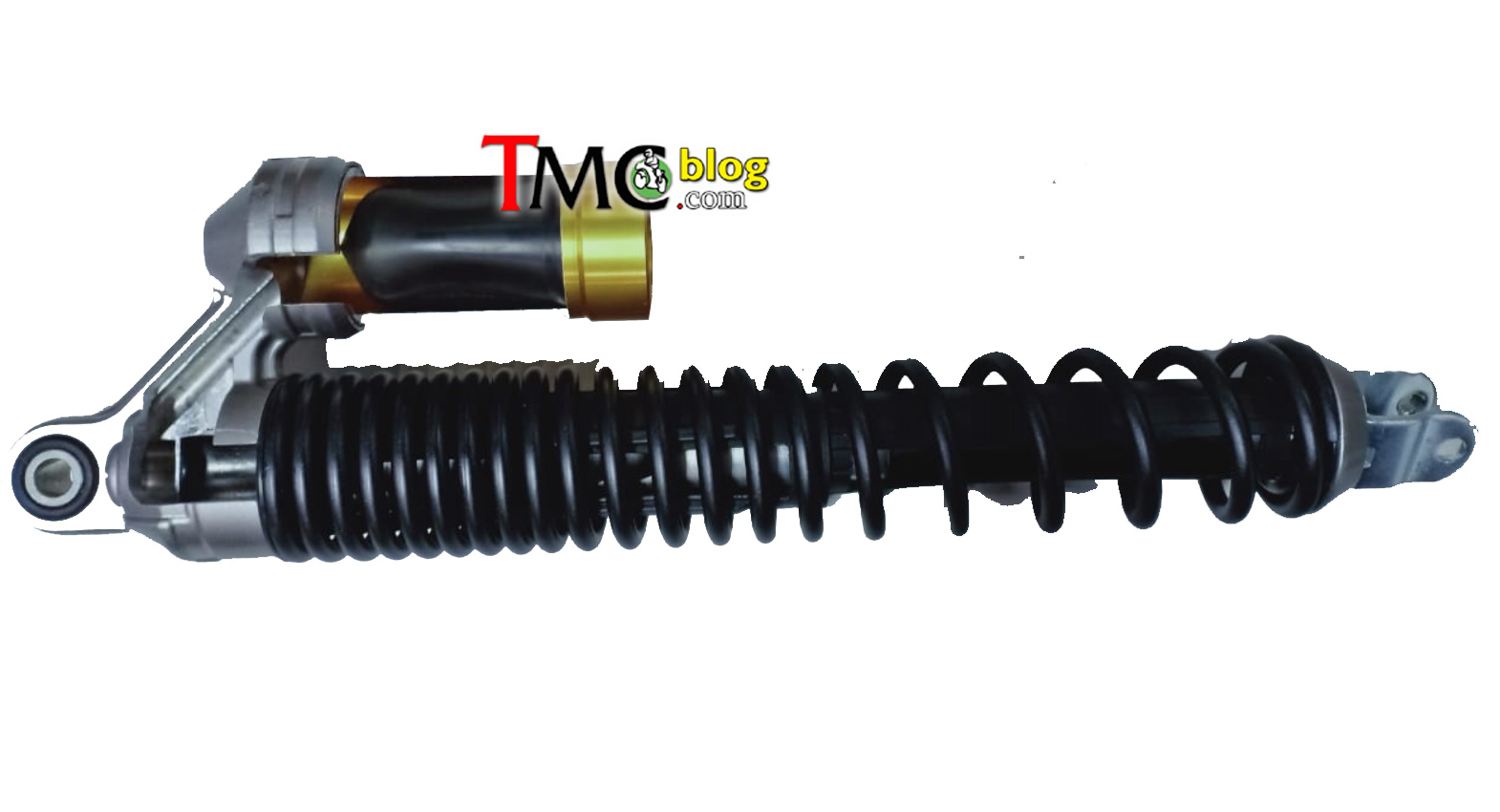

Detail Cutting Sub-tank Suspensi ADV150

Jadi Sobat bisa lihat, mulai dari bentuknya yang lebih panjang, lalu bentuk Desain per-nya yang progresif dengan jarak antara spiral berbeda beda kerenggangannya. Secara umum sepertinya Honda ingin ADV ini adaptif dengan segala Bentuk Load yang diberikan ban belakang. terlihat Juga dari gambar di atas bahwa ada jalur terhubung antara bagian body suspensi dengan sub Tank. yang jadi pertanyaan, seperti apa bentuk desain jeroannya ?

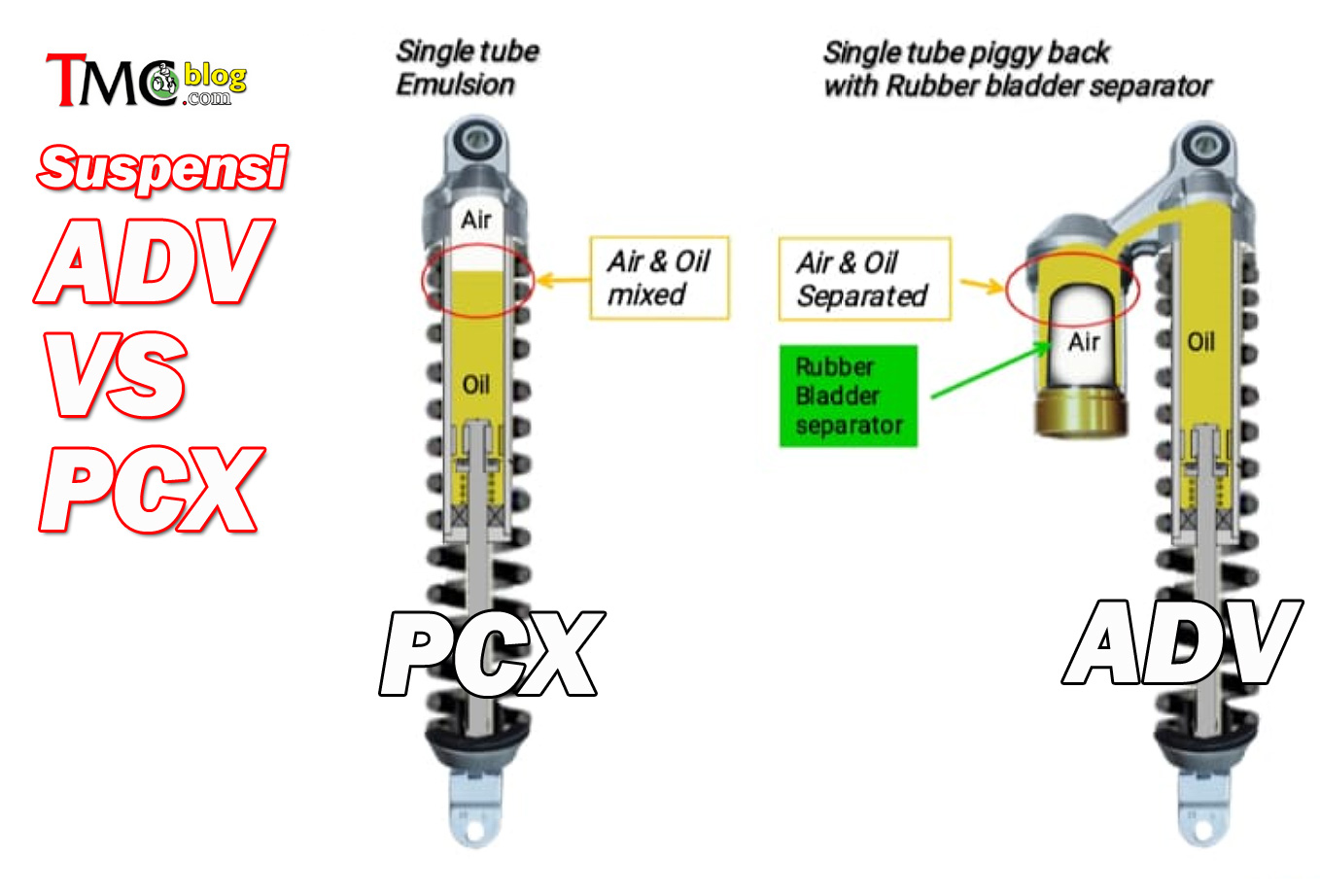

Diagram detail suspensi PCX-ADV

Gambar di atas  menunjukan perbedaan antara isi dari jeroan Suspensi PCX dan ADV. pada PCX Baik Oil dan Air ( Pelumas dan Udara) berada pada satu tabung sementara Pada ADV150 Udara diletakkan pada subtank dimana udara di Subtank tidak akan pernah pergi kemana mana karean di ‘ kurung’ Oleh sebuah balon karet ( Rubber Bladder). Jadi pada dasarnya pada PCX Udara dan Pelumas bertemu dan bisa bercampur. Sementara di suspensi ADV150 udara dan pelumas 100% terpisah dan tidak akan pernah bisa bercampur.

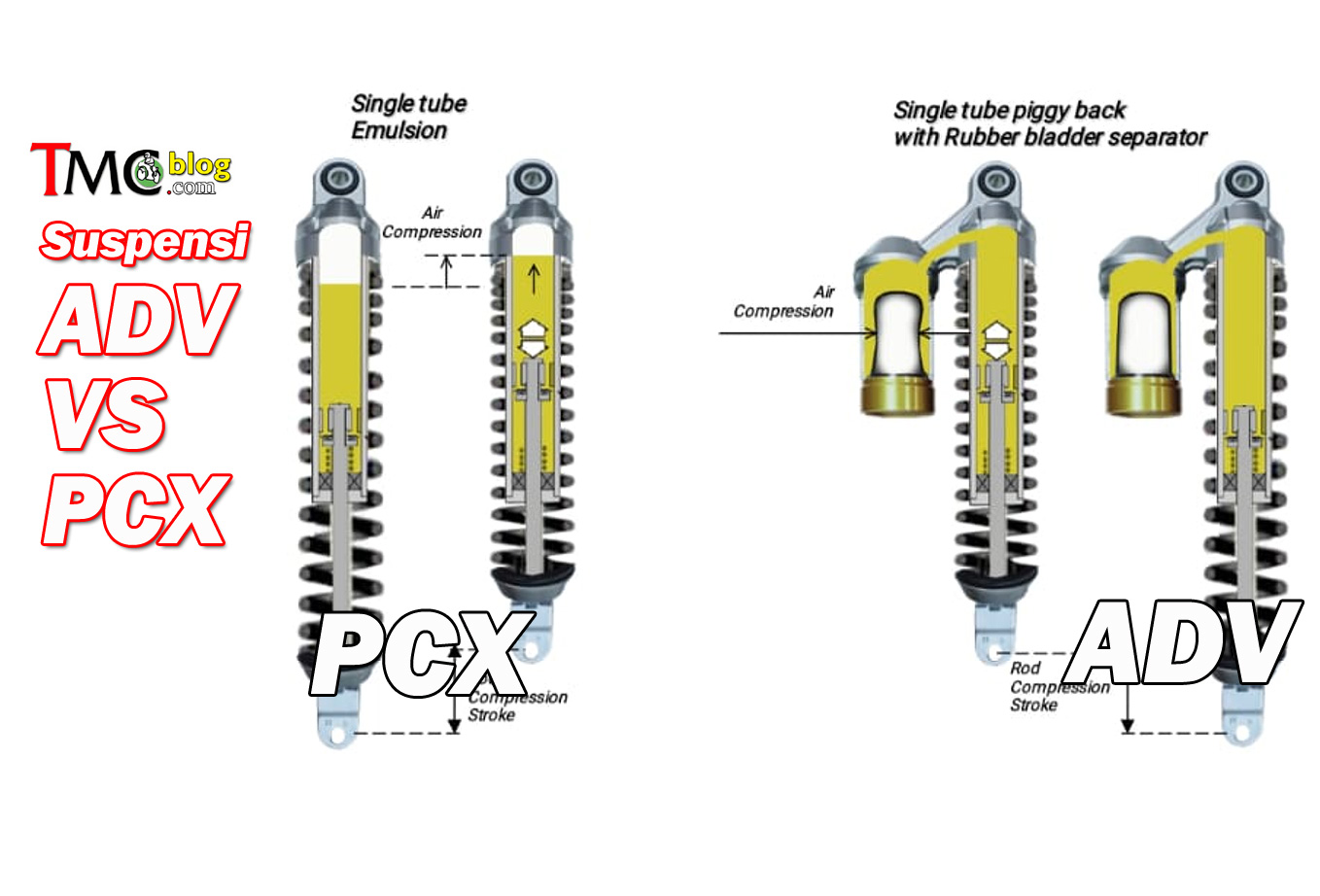

Diagram Cara kerja suspensi PCX – ADV

Gambar di atas adalah Gambar Yang mengilustrasikan keadaan jeroan dari Suspensi saat memperoleh tekanan dimana pada PCX akan terjadi kompresi udara di bagian atas. Sementara Kompresi udara pada suspensi Honda ADV150 terjadi di sub tank dengan berubahnya /tertekannya balon rubber bladder dengan arah kompresi samping kiri dan Kanan.

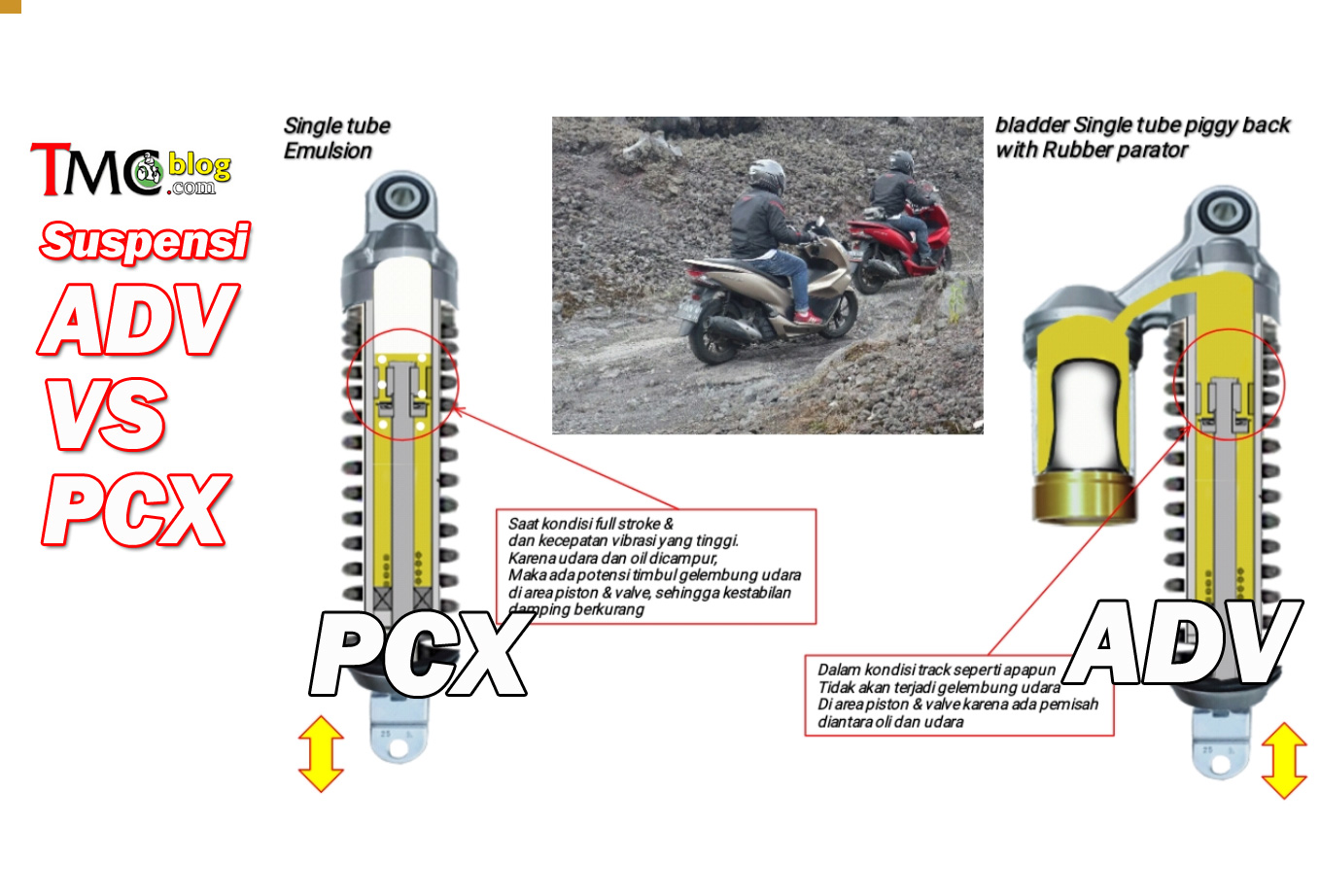

Berdasatkan Riset dari showa – sang perakit kedua suspensi ini – Untuk suspensi PCX Jika terjadi Kecepatan ( frekuensi) vibrasi lendutan yang tinggi maka Karena udara dan Pelumas bercampur maka akan ada potensi timbul gelembung udara di area piston yang akan dapat mengganggu kestabilan Performa peredaman dari suspensi.

Sementara Untuk suspensi dengan sub-Tank seperti yang dipakai di ADV150, karena udara dan pelumas tidak bercampur maka dalam kondisi jalanan seperti apapun tidak akan terjadi gelembung udara  di area piston dan Valve karena ada pemisah antara pelumas/oli dan Udara.

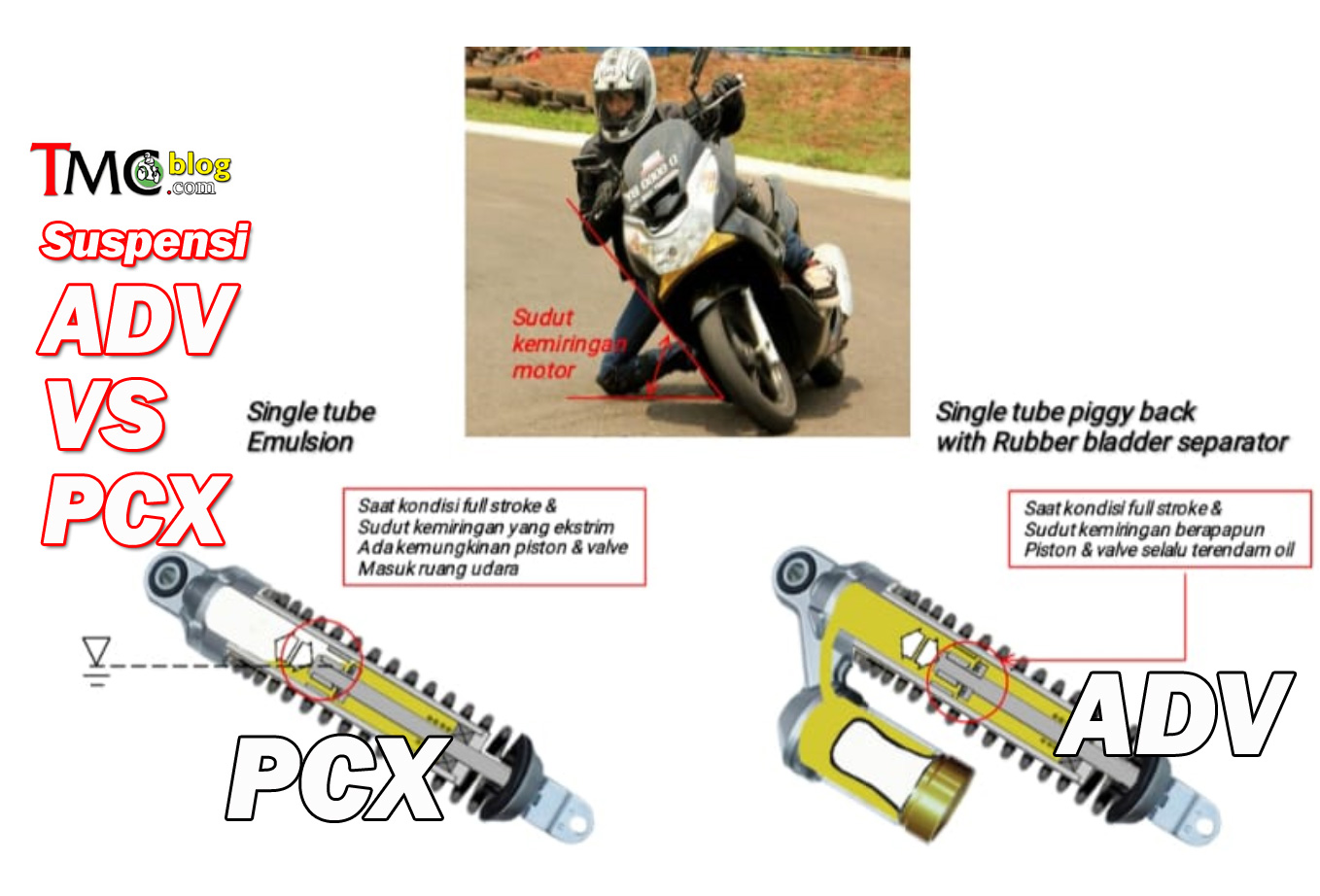

Dan Kembali menurut Riset dari Showa, Untuk Suspensi single tube seperti yang dipakai Oleh PCX, saat dipakai dalam kondisi Miring nikung yang ekstrim maka akan ada kemungkinan Udara untuk masuk ke piston dan Ruang udara. Hal ini disebabkan karena sifat alamiah Pelumas yang akan mengikuti Hukum Gravitasi dimana permukaan benda cair akan selalu sejajar dengan permukaan Bumi mengikuti bagaimana kondisi bejana yang diisinya.

Sementara Karena Pelumas Dan Udara terpisah pada suspensi ADV150, Maka saat nikung miring pun tidak akan ada potensi udara masuk ke piston dan Ruang udara yang bisa mengakibatkan gejala Ngempos terjadi. Nah Jadi itu dia sob segala detail beserta faedah dari suspensi Baru Showa dengan sub-tank yang dihadirkan AHM di Honda ADV150, Semoga Berfaedah Juga buat sobat sekalian
