TMCBLOG.com – Sobat Sekalian, Kawasaki ZX-25R telah diperkenalkan secara resmi Oleh Kawasaki Di Tokyo Motor show 2019. Saat pertama kali melihat dengan mata kepala sendiri ini jelas Salah satu yang belum ada di Motor Motor 250 cc saat ini selain Platform mesin 4 silindernya adalah sosok Jalur Ram Air yang berasal dari bagian depan Fairing.

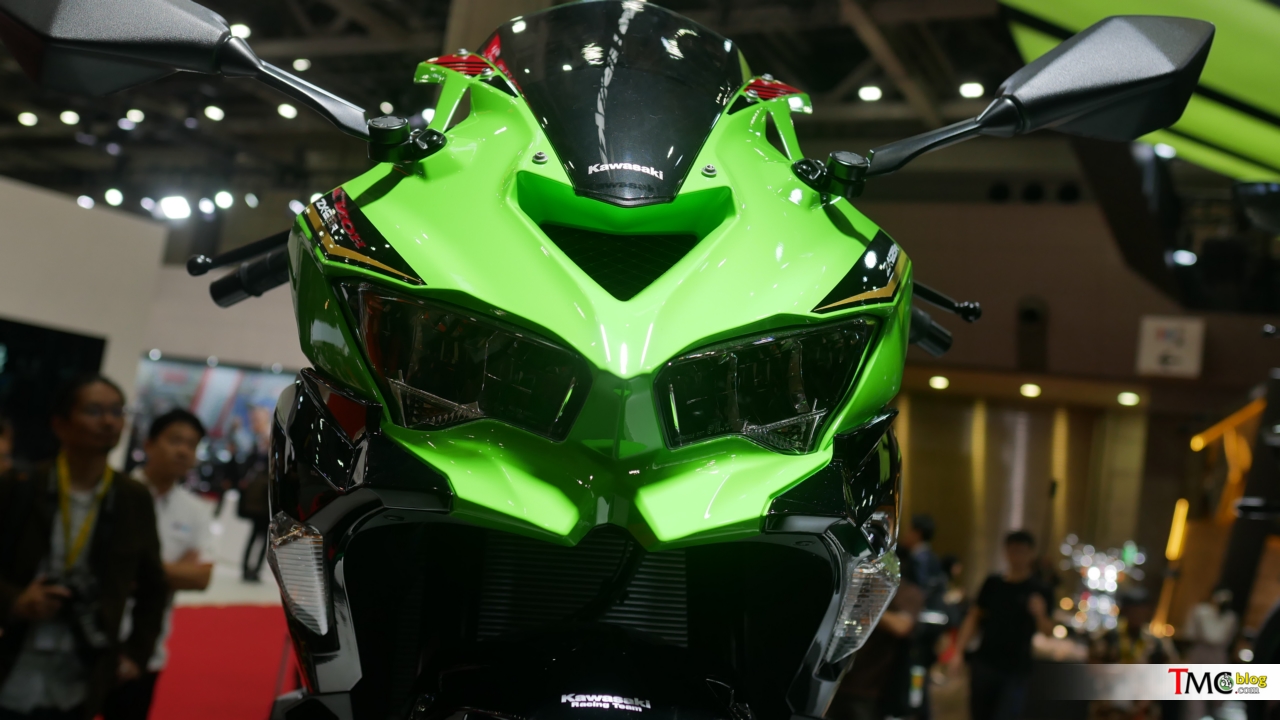

Sebelum ini CBR250RR juga mengaplikasikan Jalur tunnel Ram air dengan Dua Inletnya tersembunyi di bawah Fairing dan sulit terekspos dengan jelas. Namun Untuk kasus Kawasaki ZX25R ini jelas banget kelihatan sob karena bentuknya lubang besar dengan posisi di atas Headlamp mirip posisi Ram air pada kawasaki ZX-6R.

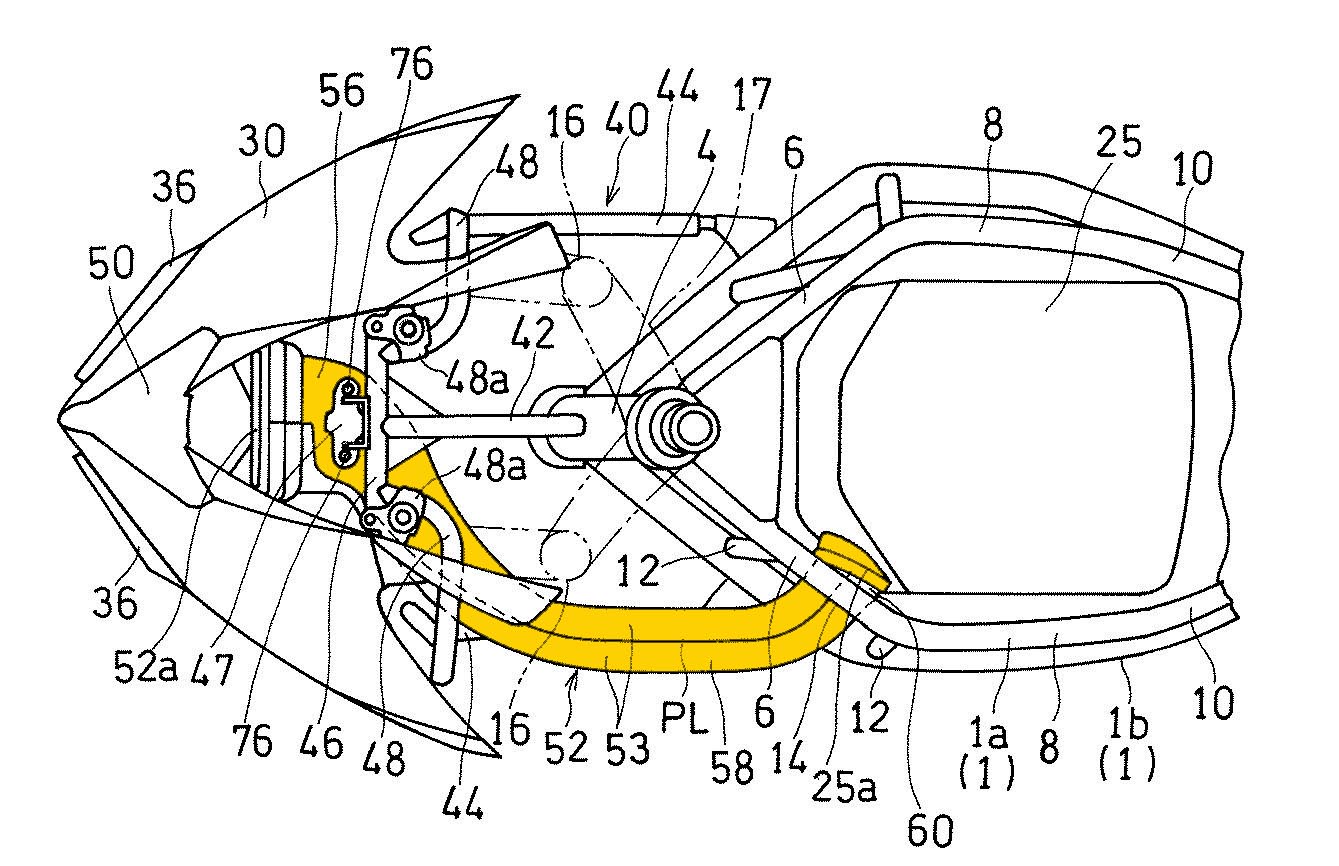

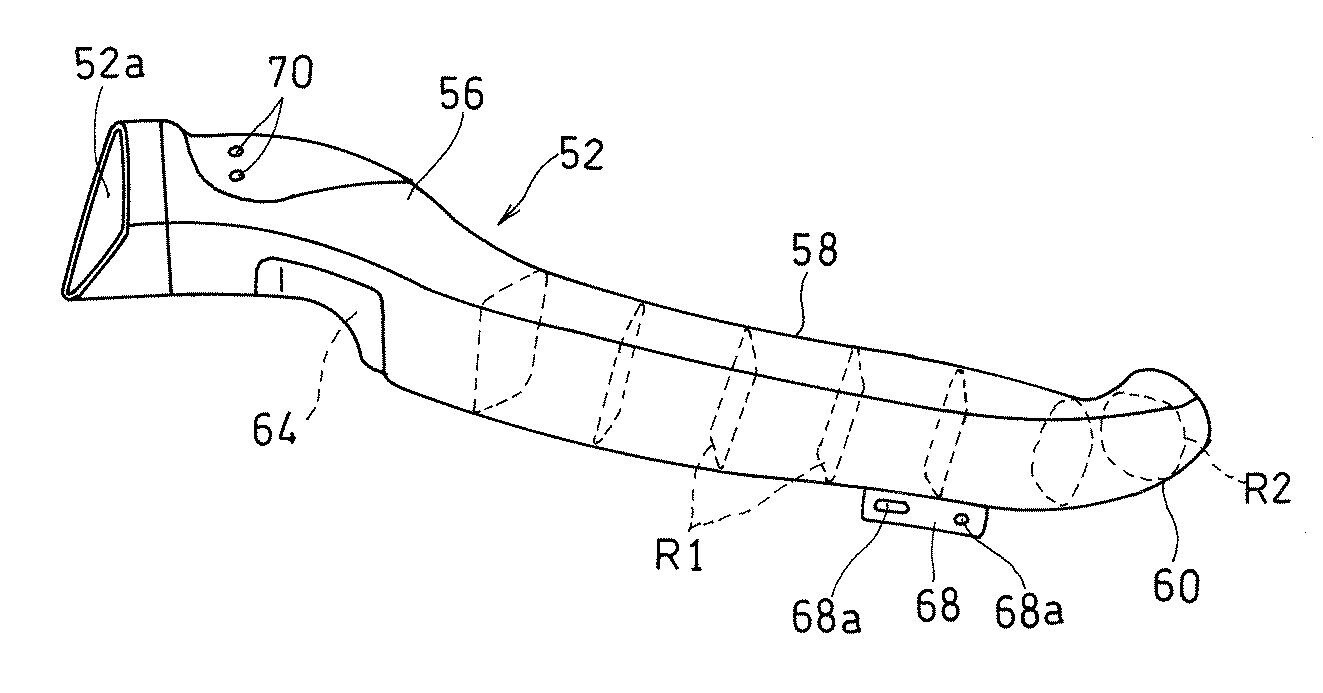

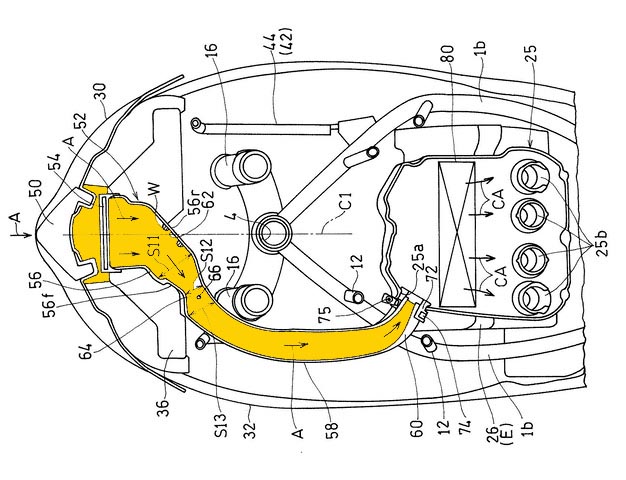

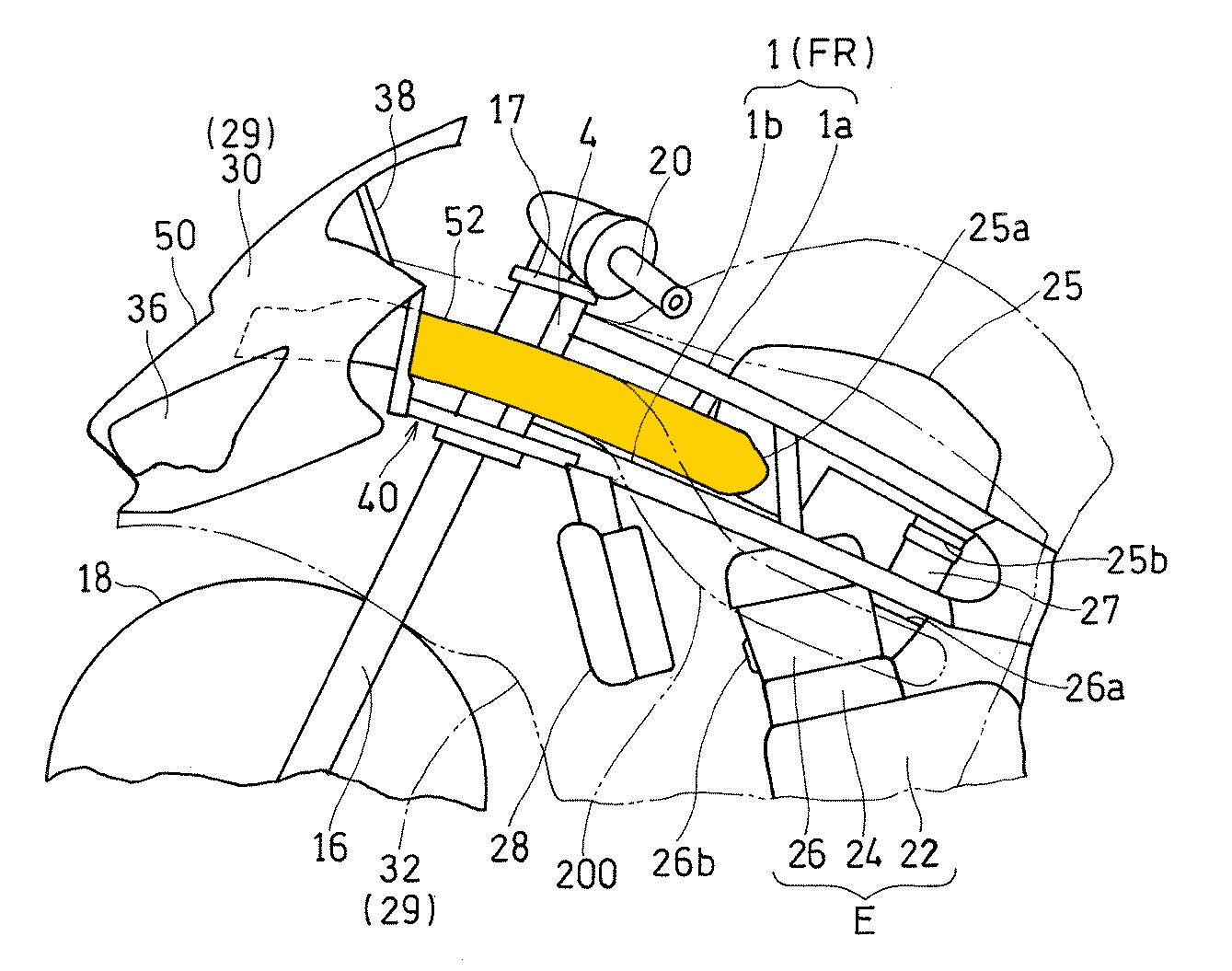

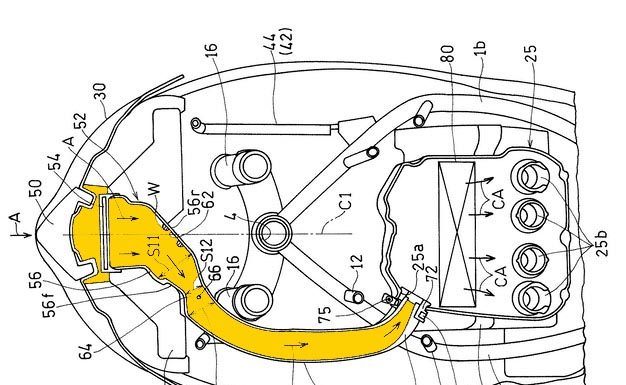

Dari gambar desain Patentnya terlihat memang bahwa  dari moncong depan , Jalur udara hanya satu line yakni ke arah kiri dari motor, meliuk sepanjang bagian dalam Fairing, masuk ke sela sela diantara jalinan batang sasis teralis dan akhirnnya masuk ke Box Filter udara yang ada di daerah ‘fuel tank ‘

Penggunaan Desain penempatan Box Filter udara di atas head silinder juga praktis akan membuat desain cara asupan udara ke Throttel Body bergaya downdraft yang memang terkenal sangat muajarab untuk mengail performa lebih dari mesin.

RAM AIR sendiri sebenarnya apa sih . .. ? Oke cek di om Wiki dulu di mana di sana disebutkan bahwa RAM AIR adalah : any intake design which uses the dynamic air pressure created by vehicle motion to increase the static air pressure inside of the intake manifold on an internal combustion engine, thus allowing a greater massflow through the engine and hence increasing engine power .  .

Yang Terjemahan bebasnya adalah : RAM AIR adalah semua sistem Intake yang menggunakan tekanan udara dinamis yang dihasilkan oleh pergerakan kendaraan untuk menambah tekanan udara statik pada intake manifold dari sebuah mesin bakar, sehingga akan membuat udara jauh lebih padat ( densitas yang lebih tinggi ) masuk ke mesin dan akan membuat power semakin bertambah . . .

Sebagai gambaran, silahkan sobat bedakan naik motor siang hari dengan naik motor di tengah malam hari . .  lebih enak mana ? tmcblog sudah membuat percobaan empiris, bahwa saat malam hari terasa (subjektif) power lebih ngisi saat gas dibetot. Begini penjelasan rada ilmiahnya  . . .

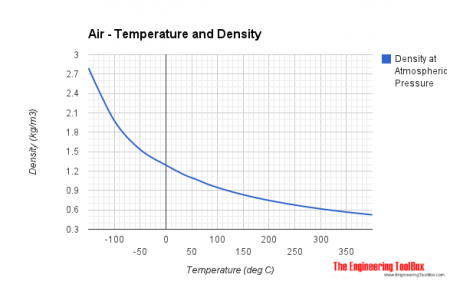

air_temperature_density

density

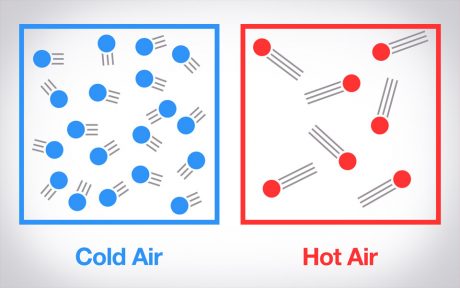

Jadi Gini, suhu yang tinggi menyebabkan udara di daerah itu memuai dan menjadi renggang. Dan kebalikannya Suhu rendah ( malam hari ) akan membuat udara menjadi merapat, sehingga kerapatan ( densitas ) nya tinggi. Artinya udara akan Lebih “KAYA ”, ini hanya menjelaskan soal kerapatan udara . . Apa Hubungannya dengan RAM AIR ?

Nah kembali ke sistem RAM AIR, sistem ini diharapkan akan membuat Udara yang masuk ke ruang bakar via box Filter udara jadi lebih ‘Rapat’ / lebih memiliki densitas tinggi / lebih KAYA  . . yang muaranya diharapkan dengan ‘bantuan’ speed Motor, akan juga menambah performa dari Kawasaki ZX-25R.

Namun jelas, salah satu yang membedakan ram Air Kawasaki Ninja ZX-25R dengan CBR250RR adalah, desain Kawasaki terlihat lebih ‘plong’ dengan ‘kelokan’ yang sepertinya dibuat lebih landai. Kelokan Jalur udara RAM AIR yang terlalu menekuk tajam akan ‘membunuh’ potensi power mesin. Bahasa gampangnya Udara akan lebih PLONG di arahkan menuju FilterBox udara di bawah Tangki bbm baik di CBR250RR maupun di ZX25R , dua motor contoh yang sudah mengaplikasikan sistem ini . . Nah itu bahasa Mudahnya

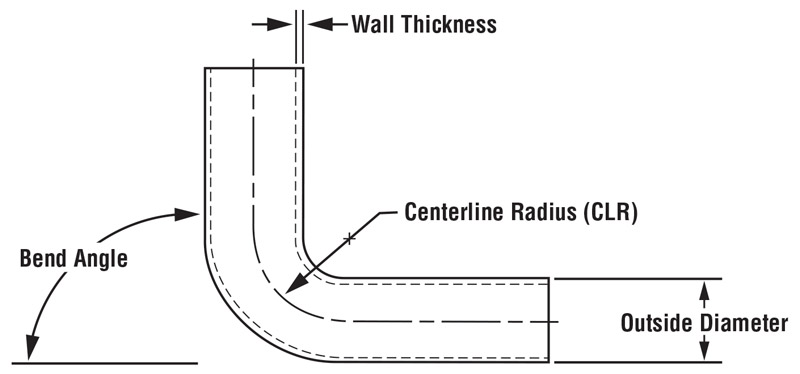

Jadi Gini Jika kita pernah belajar yang namanya Mekanika Fluida . ..  akan terjadi semacam Pressure Lost jika Fluida mengalir melalui sebuah pipa yang berbelok membentuk sudut tertentu ( angle of Pipe bend ). Makin besar sudut kelokan/ tekukannya maka Pressure akan semakin Lost/ hilang

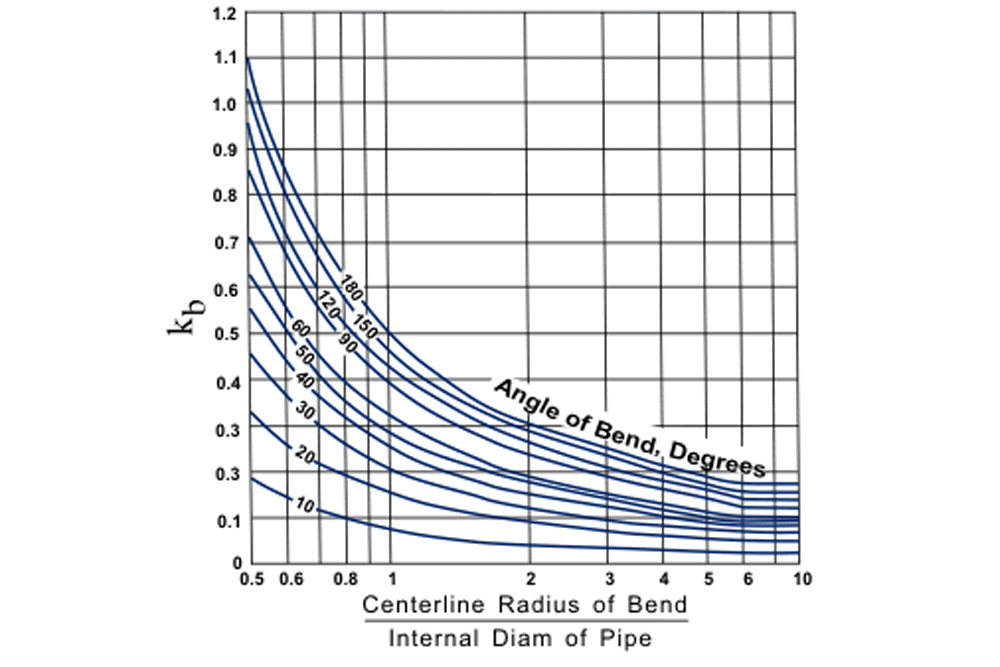

Bend loss coefficients for a pipe (Babcock & Wilcox Co., 1978) – http://www.thermopedia.com/content/577/

Sobat bisa Lihat Grafik di atas . . . sumbu X ada hubungannya dengan diameter pipa dan sumbu Y adalah besarnya Koefesien Hilangnya pressure dikarenakan perubahan arah aliran fluida. Sobat bisa lihat ada sekitar 9 grafik Mulai dari tekukan landai 10 derajat sampai balik arah 180 derajat.

Untuk Kasus RAM Air Funnel Kawasaki ZX-25R di atas, perkiraan tmcblog kawasaki mendesain sudut tidak terlalu banyak tekukan maut (sudut sempit) . Bukan apa apa tekukan terlalu ‘mati ‘ (terlalu sempir) akan mengubah koefesien Hilangnya Pressure karena sudut tekukan pipa jadi lebih besar. Tekanan udara masuk lebih Besar  muaranya Power bisa dikail lebih besar
