Analisa Teknis Knalpot Baru Yamaha M1 di Test Misano yang lebih panjang

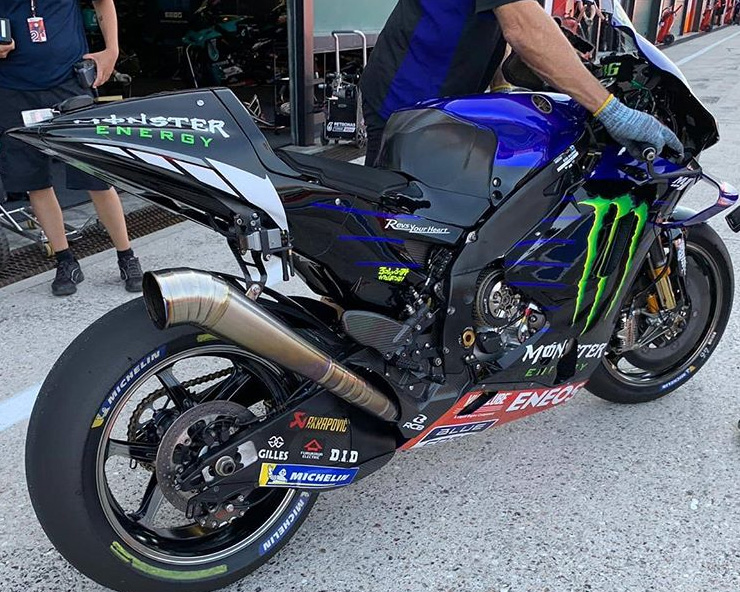

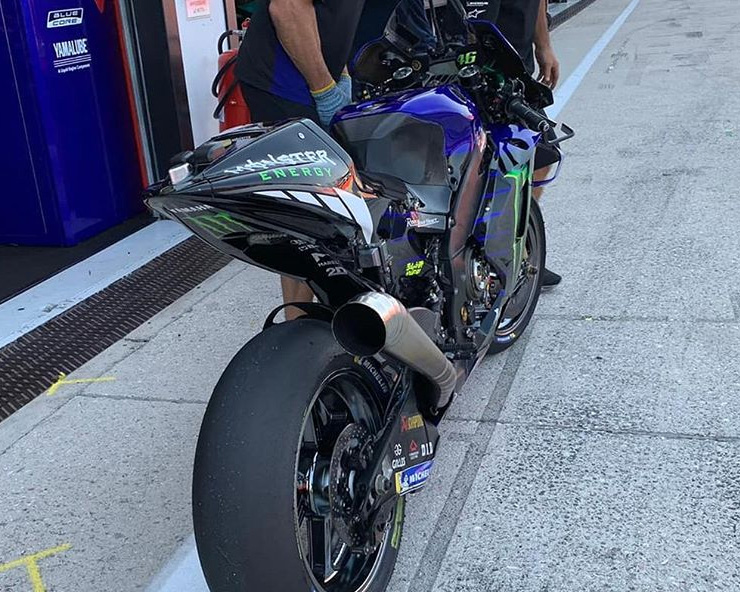

TMCBLOG.com – Yamaha M1 besutan Maverick Vinales dan Valentino Rossi memperoleh Update baru Knalpot Akrapovic dengan bentuk Yang boleh dibilang sangat berbeda dengan Knalpot yang pernah digunakan M1 di 7 Seri pertama 2020. Bentuknya tetap 1 end Muffler, namun secara dimensi lebih panjang ke belakang. bagaimana Analisanya ?

Secara umum Untuk menghasilkan kinerja optimal, sistem knalpot harus disesuaikan dengan sistem induksi mesin, kepala silinder dan timing  dari Camshaft. Komponen ini harus disetel bersama sebagai sistem integral untuk kinerja maksimum dalam kisaran rpm tertentu. Jika satu komponen diubah atau dimodifikasi, seluruh kelompok komponen harus disetel ulang untuk kinerja maksimum. Sistem Knalpot yang telah dioptimalkan akan mencapai keseimbangan tekanan antara saluran masuk dan buang mesin pada kisaran rpm tertentu.

Patut sobat semua catat bahwa Sistem knalpot itu biasanya hanya efisien melalui kisaran sempit tertentu dari pita rpm mesin, sehingga prioritas harus ditetapkan dan kompromi dibuat untuk mencapai karakteristik kinerja yang diinginkan. Jadi tidak ada Knalpot Palu Gada yang bekerja Optimal di Semua pita rpm, rendah, menengah, tinggi. Disinilah Kuncinya. Nah parameter desain itu ada banyak aspek, Mulai dari Diameter Pipa sampai Panjang dari Knapot. Untuk variasi panjang Knalpot sendiri, Rumus Umumnya adalah Pipa Knalpot yang lebih panjang akan mengoptimalkan daya pada rpm rendah-menengah sementara Pipa Knalpot yang lebih pendek akan meningkatkan kinerja di rpm tinggi.


Jangan bingung, tmcblog juga awalnya kaget karena berfikiran kebalikan – Pipa panjang buat top end . . Namun Beberapa referensi yang bisa dibaca Soal panjang dan pendek Pipa Knalpot menyebutkan teori di atas :


Jadi tmcblog sempat minta pendapat mas Imam Budiarjo yang pernah Ikut pelatihan Yamaha di Jepang mengenai desain knalpot. Menurut beliau dalam mendesain Knalpot itu ada empat step yang tidak boleh di acak urutannya :

  1. Pilih Power-Band
  2. Pilih Cam
  3. Pilih Panjang Knalpot
  4. Pilih Diameter Knalpot

Dari Sinilah terlihat Bahwa apa yang Yamaha Lakukan adalah mereka ingin mencoba kembali Memaksimalkan potensi performa Yamaha M1, Mesin Inline 4 mereka di RPM rendah sampai menengah. Namun apakah itu berarti mereka meninggalkan top – end ? Nggak sob, Lihat deh diameter pipa Mufflernya tetap gede Tho? Ini lah yang membuat agak sedikit balance, Mungkin top end Tidak terlalu tinggi banget ( baca Top Speed Tinggi ) namun Akselerasi awal Yamaha Bisa Lebih jengat Karena back Torque jelas diminimalisasi dengan Diameter Pipa yang gede

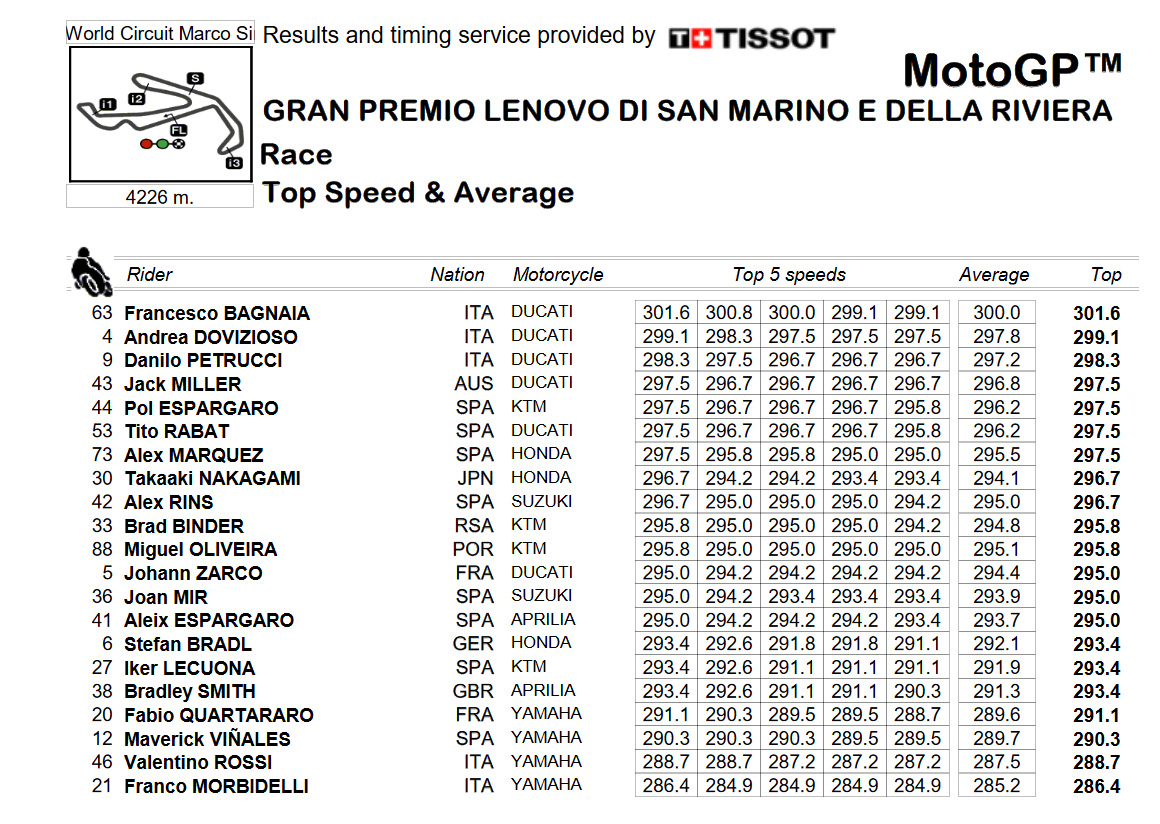

Di Misano Misalnya, Itu Straight Kan pendek pendek, dan ini harusnya membuat Top Speed Ducati Nggak bakalan Nyentuh 350-an km/jam . . namun apa yang terjadi, walaupun straight Nggak sampai 600 meter tetap saja Ducati paling tinggi Top Speednya yakni sekitar 301,6 km/jam Oleh Pecco Bagnaia pada akhir pekan Misano 1 kemarin . . Ini kenapa? Selain Ducati Punya Top speed tinggi, mereka juga bener bener Jahanan Akselerasinya . . ini Kunci Utama Ducati, Bisa berakselerasi lebih Ngejambak akan menghasilkan Potensi Top Speed Tertinggi, walaupun straightnya nggak terlalu panjang.

Merunut akar masalah Yamaha MotoGP 2020 di awal Musim

Segala ini bisa kita Flashback kembali ke Filosofi dari pemilihan Firing order CP4 untuk mesin Inline 4 saat Kounchi Tsuji mengajukan desainnya Kepada masao Furusawa di awal Tahun 2000-an  . . di mana semua orang tahu dan Bahkan Yamaha tahu bahwa desain Mesin ini tidak akan pernah bisa menyamai Power Maksimum dari Sebuah mesin V4. Ketika itu Mulai dari 2004 Yamaha bisa kalah sampai 10 km/jam dari Motor motor V4 di Long straight namun Yamaha Bisa lebih cepat di semua short Straight . . . Silahkan sobat Hitung berapa Jumlah Long straight dan Short Straight? . .

Secara umum Dalam satu Sirkuit itu Jumlah Short Straightnya lebih banyak dari Long straight dan disinilah Yang Yamaha Bidik dengan Mesin CP4 Inline 4 mereka. Dan ingatkan sobat sekalian desain Knalpot Termignoni Yamaha M1 kala itu . . Ya panjang mirip panjang M1 Yang ditest di Misano tho ?

Nah Di Era ECU, Software dan ban baru, Secara Gradual Yamaha mengubah dalam  tataran detail detail beberapa yang menjadi basis desain Kouichi Tsuji di awal mengenai Mesin CP4 Yamaha M1. Salah satunya adalah dengan menempatkan Flywheel di luar dari mesin, sesuatu yang biasa dilakukan oleh Pabrikan yang menggunakan Mesin V4 karena memang desain mesin V4 lebih ramping dibandingkan Mesin Inline 4. TMCBLOG mencoba Menarik juga hubungan dengan masalah yang diperoleh Yamaha di awal Musim 2020 ini dimana ada kemungkinan kesalahan dalam penentuan strategi penggeberan Mesin di Jerez 1 dan jerez 2 Yang Secara suhu/ temperatur emmang ekstri panas pake banget.

Yamaha saat itu sepertinya mencoba ‘memaksakan’ Mesin dengan mengail rpm lebih tinggi di Jerez 1 dan Jerez 2 2020, dimana kala itu sudah tidak ada lagi Orang yang sangat mengerti tentang mesin CP4 Inline 4 yamaha M1 ini ( Tsuji-san ). Yang hasilnya? Meninggalkan Bekas, salah satunya mungkin masalah perubahan Core Material Klep dari M1 yang sempat di Ungkap di Brno GP. jadi menurut tmcblog yang menjadi Masalah Klep adalah mesin mesin yang dipakai Oleh pembalap di Jerez 1 dan Jerez 2 GP ( Race dengan temperatur Ekstrim ). Kalau sudah begini salah satu yang bisa dilakukan aoleh Yamaha adalah menurunkan RPM Puncak sekitar 300 rpm yang akhirnnya akan mengorbankan lagi Top Speed namun akan membuat Suhu Maksimal mesin akan turun sekitar 10ºC . . Lumayan lho angka segini.

Tapi Bukan artinya motor RPM, namun bentuk Part part pendukung lainnya dibiarkan masih sesuai spek awal yang mengedepankan RPM tinggi ( Knalpot Slash Cut/ Mid ship Muffler/ Knapot Pendek ). Harap sobat Catat Juga bahwa unutk Pabrikan tanpa Konsesi Sepeti Yamaha hanya Mesin yang disegel, Kita Bisa mengotak atik Throttel system dan Bisa bisa otak atik Sistem Knapot.

Kita bisa duduk bersama memperpanjang Pipa utama dari Exhaust sehingga bisa menghasilkan Torsi yang lebih baik di Mid-range ( RPM Menengah ), melakukan re-tuning sistem Injeksi dan melakukan apapun fine tunning Untuk mencapai RPM maksimum yang sedikit lebih rendah, tenaga di Mid-range tetap tinggi, dan Suhu yang lebih rendah, namun tetap bisa kencang secara Umum ( walaupun Top Speed Pasti kalah ) . . dan Bisa jadi Ini adalah bentuk respon tercepat yang di Dilakukan di bawah pimpinan project Takahiro Sumi . . . Silahkan dikunyah kunyah dan semoga berguna.

Taufik of BuitenZorg | @tmcblog

126 COMMENTS

  1. Balik ke era 990cc, jaman motor bebek dan matic pake ‘megaphone’ kalo ga salah 2007 model begini sempat viral di kontes2 mocil.

  2. perasaan masalah yamaha factory team di rider lah … ngapain repot repot tuh ?

    lah team satelitnya berhasil podium ma juara kak ..

    apa mmg motornya ?

    gak ah …

  3. Modelnya emang keren sih slash-cut yang dipakai sekarang, kenalpotnya tersembunyi jadi semakin keren itu designnya. Tapi karena butuh performa ya mau ga mau dihilangkan deh sepertinya.

  4. Kalau menurut saya intinya di karakteristik back pressure yang dihasilkan.. Sependapat dengan Wak Haji mengenai panjang & pendek nya pipa, terkait dengan optimalisasi power band.. (seingat saya saat sering cari2 referensi belasan tahun yg lalu), selama pipa itu bentuk & diameternya sama (di referensi biasanya di header itu melengkung dengan diameter tertentu (bukan bending dengan sudut tertentu kemudian lurus ke belakang sampai ke muffler dengan diameter yang sama atau dengan pembesaran diameter dengan sudut tertentu). Tapi beda lagi kalau ada tekukan, liukan, perbedaan diameter, bentuk yg berbeda pada pipa, perhitungannya lebih kompleks..
