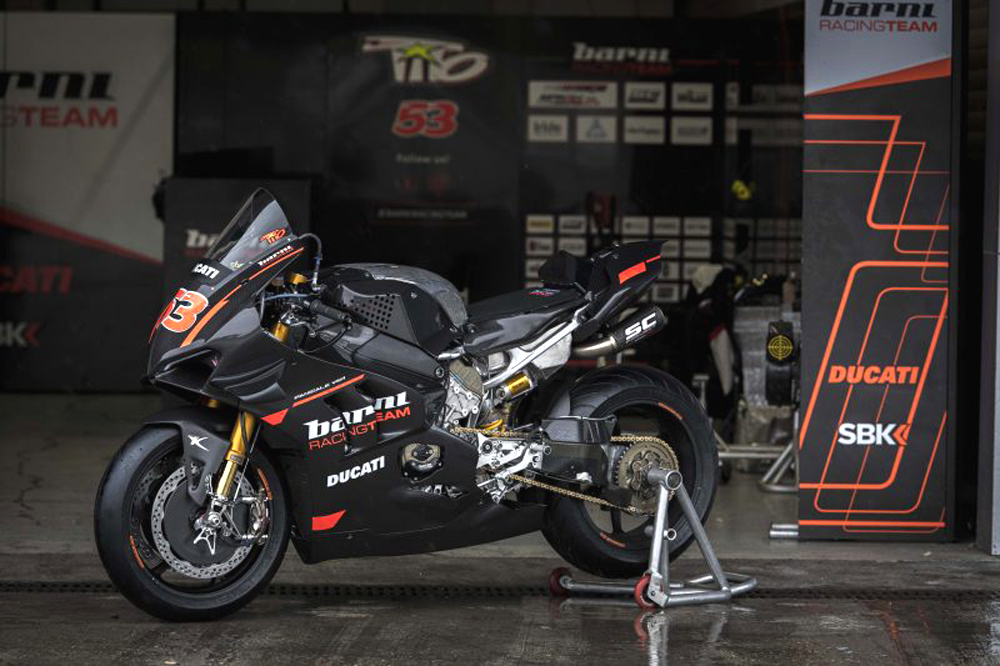

TMCBLOG.com – Di MotoGP Ducati telah terkenal dengan berbagai ide-ide pengembangan menarik terutama di sektor aerodinamika dan sepertinya di WSBK pun mereka tidak mau kalah. Pada test Jerez kemarin -walaupun tidak turun ke track karena kondisi sirkuit Jerez yang tidak memungkinkan eksplorasi maksimal motor- Ducati Panigale V4R yang disiapkan oleh Barni Racing buat pembalap Rookie penuh pengalaman GP -Esteve ‘ Tito ‘ Rabat-dibenamkan beberapa detail aerodinamika menarik. Salah satunya adalah Cover pada rotor rem depan.

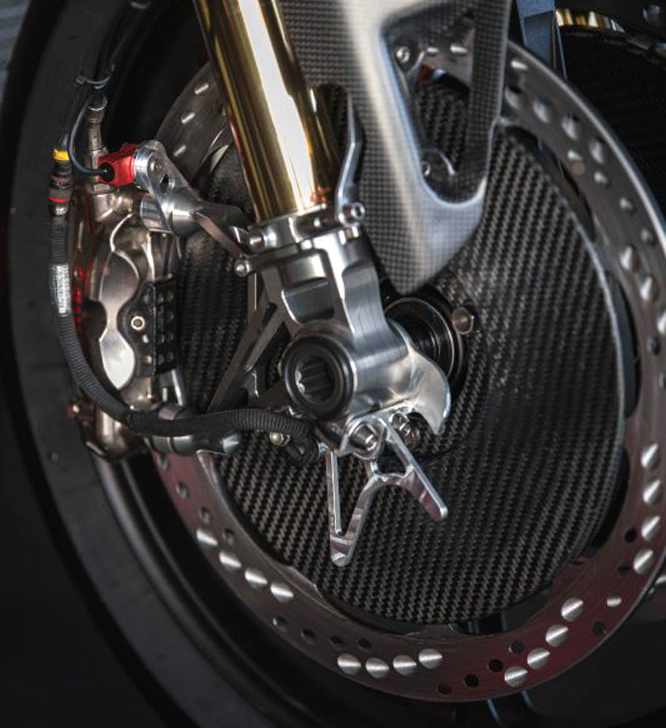

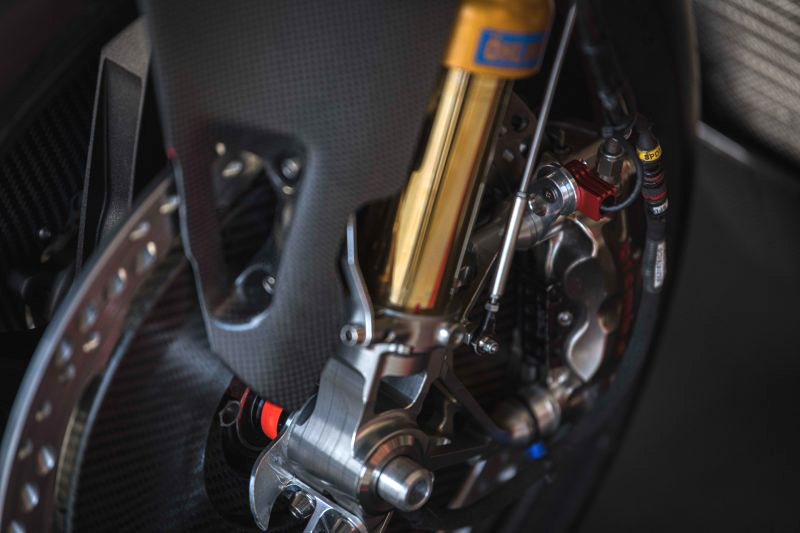

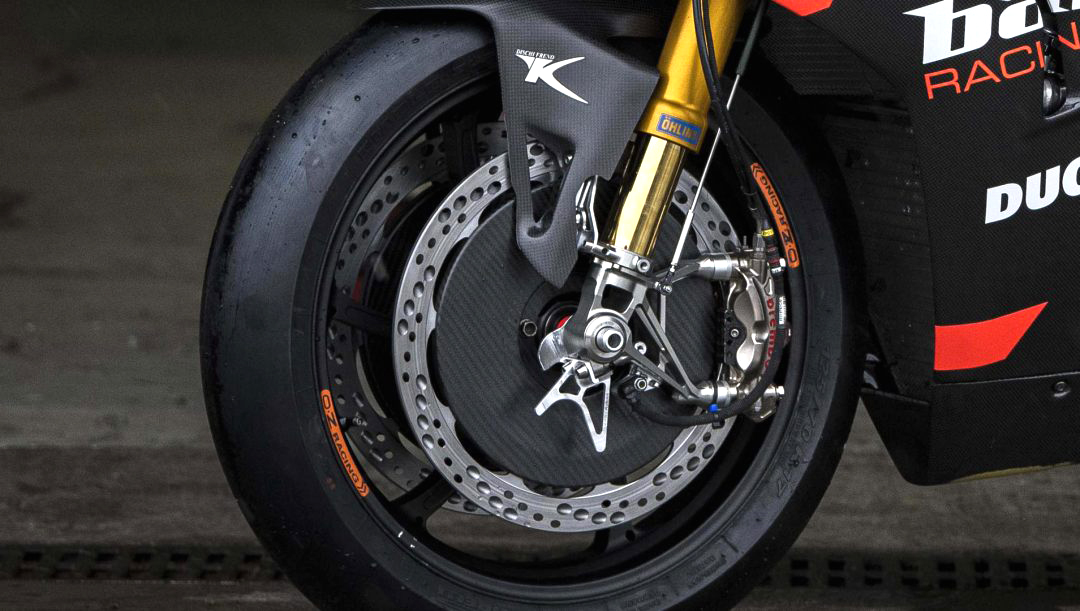

Di MotoGP kita pernah melihat Ducati menurut bagian bawah dari cakram karbon depan-belakang mereka. Nah di rotor baja buatan TK Dischi Freno untuk Panigale V4R, Barni Racing memperkenalkan juga sebuah rotor cover yang juga buatan TK Dischi Freno. Bisa kita lihat pada gambar, rotor cover yang terbuat dari bahan serat karbon ini di-baut pada daerah dekat poros dari velg serta ikut berputar dengan putaran velg/rem cakram.
TK Dischi Freno telah mempelajari dan mematenkan cover aerodinamis ini dengan tujuan menghilangkan turbulensi yang dihasilkan oleh putaran rotor bagian dalam (rotor carrier) yang biasanya dihubungkan secara ‘floating‘ dengan bagian rotor (cakram) yang dijepit oleh sistem hidrolis dari kaliper rem.
TK sendiri di paddock test Jerez menjelaskan bahwa cover rotor mereka ini akan menciptakan profil aerodinamika yang mampu membuat aliran udara yang mencapai radiator pendingin mesin sepeda motor bisa lebih sempurna serta menjaga agar kaliper dan cakram rem lebih bersih.
Riccardo Mariani, Direktur Tunggal TK Dischi Freno mengatakan “Kami senang bisa bersama-sama mengembangkan produk dan solusi baru seperti Cover TK. Ini dimungkinkan berkat semangat teknisi kami, tetapi juga berkat kolaborasi tingkat tinggi seperti yang dilakukan dengan Tim Barni Racing. “
Pemilihan bahan serat karbon dipilih untuk memperoleh tujuan mendapatkan kekuatan mekanik yang tinggi namun tetap ringan. Penutup cakram eksternal juga dilengkapi sensor kecepatan yang mengirimkan data kecepatan roda depan ke sistem elektronik. Dengan demikian menurut TK, semakin mengurangi berat Karena Nggak butuh sensor tambahan untuk kebutuhan telemeteri.
Taufik of BuitenZorg | @tmcblog
