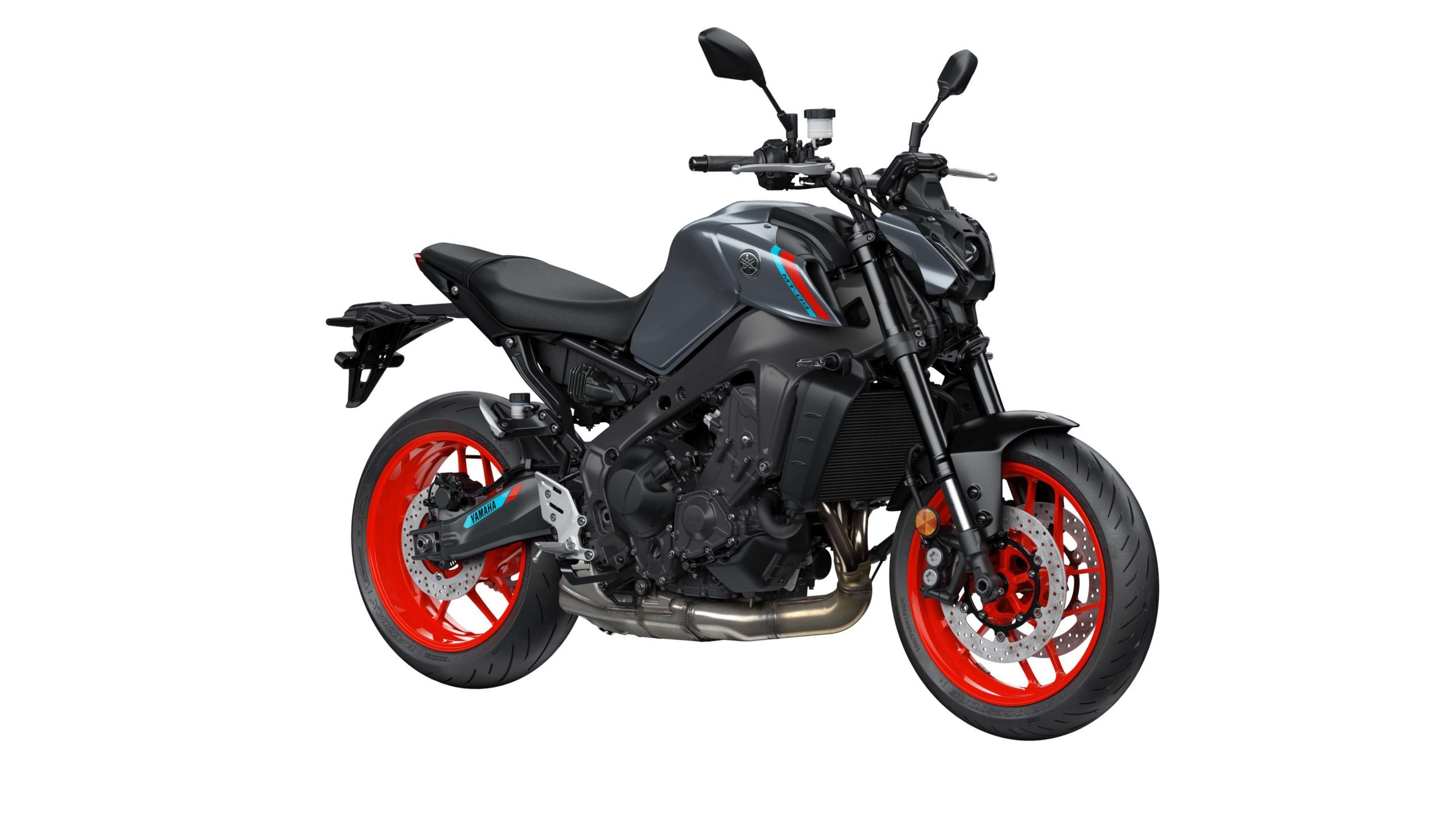

TMCBLOG.com – Mungkin banyak dari kita yang mengira bahwa New Yamaha MT-09 yang baru saja beberapa bulan yang lalu diperkenalkan oleh Yamaha secara global menggunakan mesin dan frame yang sama dengan seri MT09 sebelumnya. Namun ternyata tidak seperti itu sob. Sebenarnya ada torehan level baru yang diraih oleh para engineer Yamaha dalam teknologi pembuatan rangka (frame) motor yakni metoda terbaru CF Aluminum Die-Casting yang targetnya semakin hari semakin gila. Mereka dituntut bikin frame makin ringan tanpa mengorbankan kekuatan. Gimana bisa coba??

Yes jadi begini, frame Yamaha MT-09 Yamaha yang secara bentuk dipatenkan oleh Yamaha dengan nama sohor Deltabox itu adalah frame alumunium twin-spar hollow (tidak pejal). Nah pada Yamaha MT09 model year sebelum 2021 itu ketebalan dari dinding frame adalah 3,5 mm sementara pada Yamaha MT09 terbaru itu tanpa mengurangi kekuatan, Yamaha berhasil menipiskan ketebalan framenya menjadi hanya 1,7 mm.

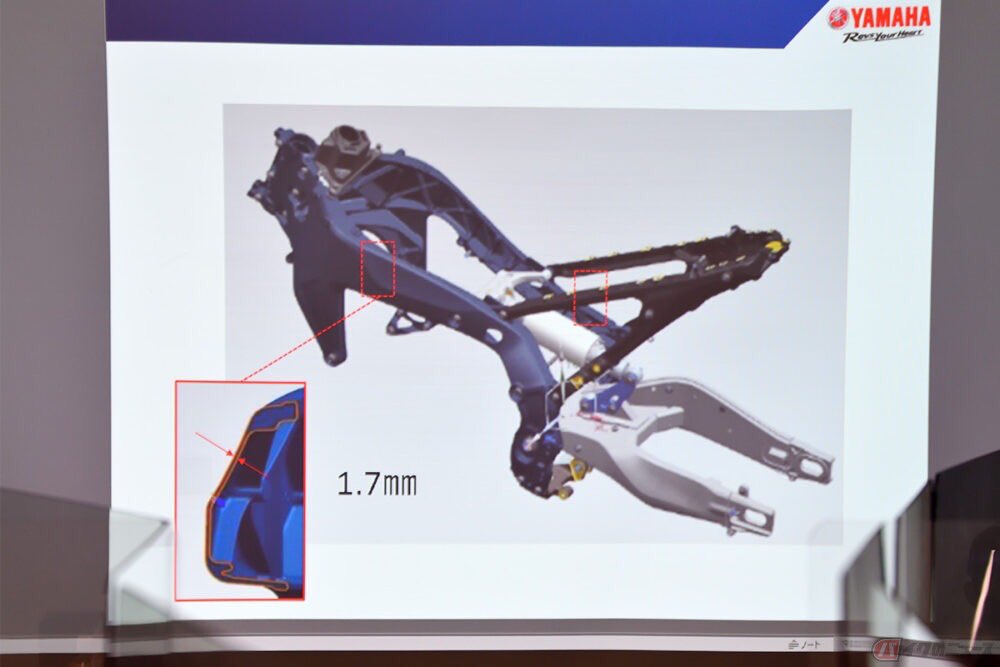

Yes dengan ini artinya Yamaha berhasil menantang target menipiskan dinding sisi frame lebih dari 50% namun dengan kekuatan dan fleksibilitas yang tetap dikendalikan. Dan dengan perubahan ini frame New Yamaha MT-09 itu memiliki bobot 1,9 kg lebih ringan dari frame MT09 generasi sebelumnya.

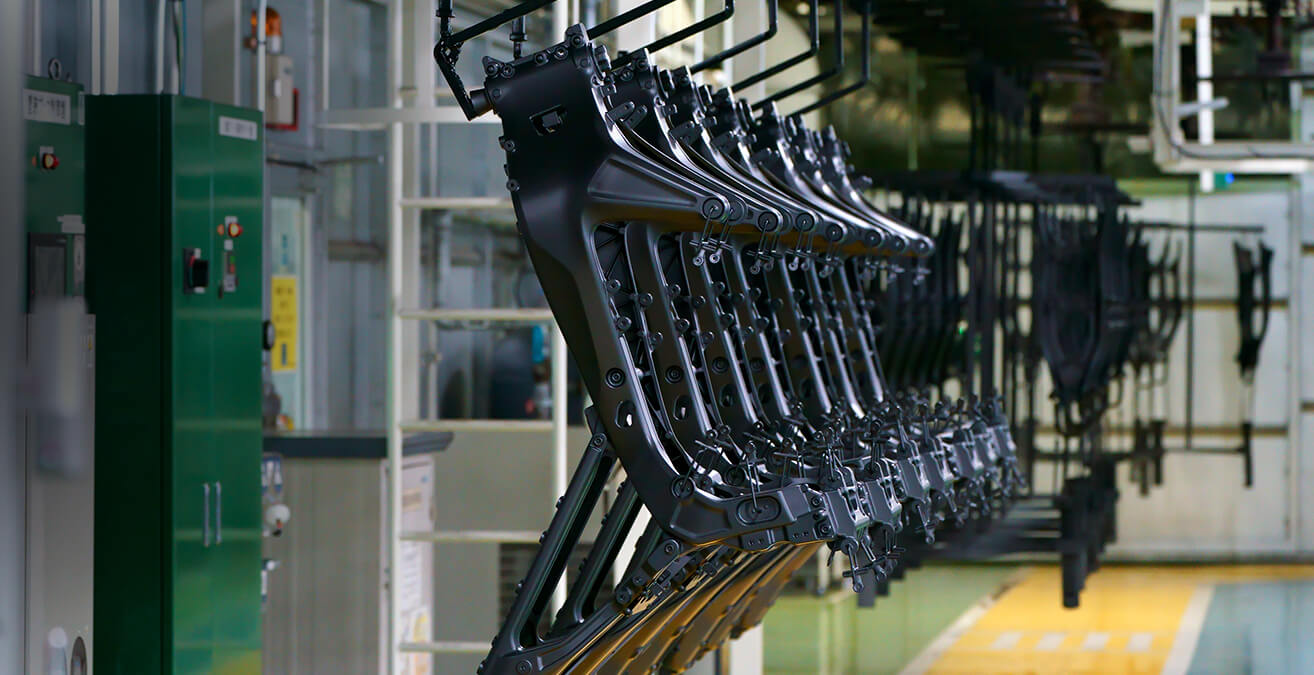

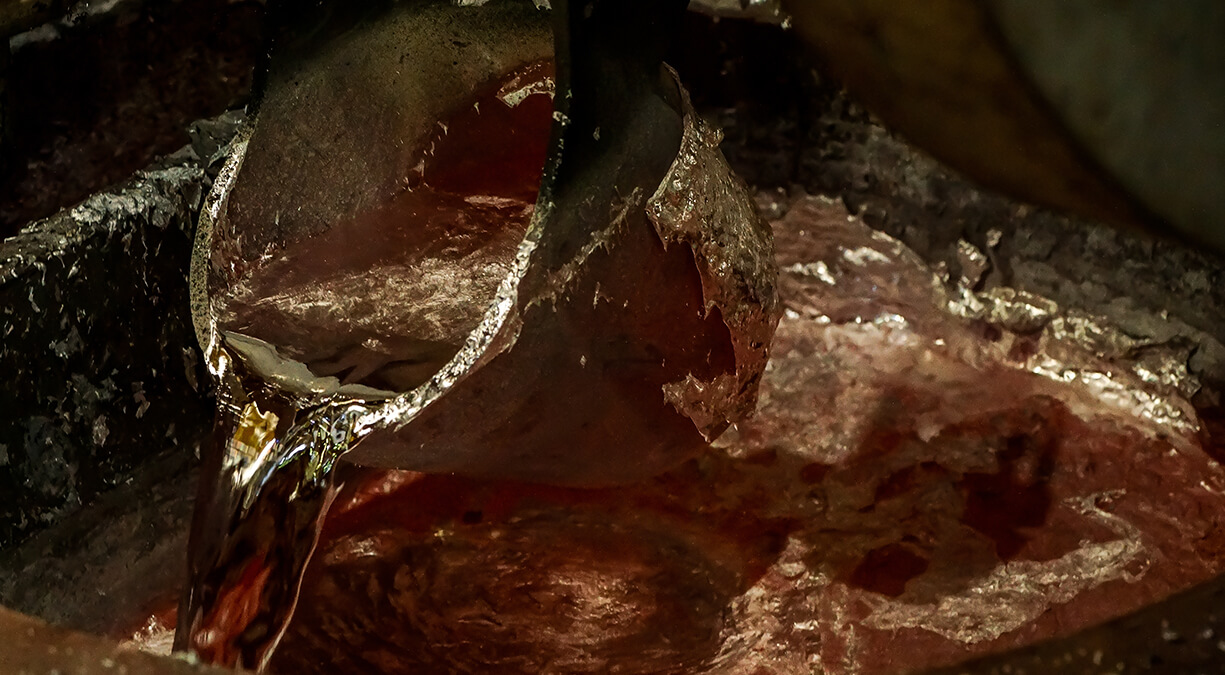

Secara umum proses produksi framenya masih sama yakni di-cor. Logam alumunium alloy cair dituangkan ke dalam cetakannya, namun proses ini menurut Yamaha membutuhkan ‘rasa dan sentuhan yang tajam, seperti layaknya seorang master chef di dapur.’ Dari tingkat vakum dan suhu di dalam cetakan hingga volume dan kecepatan aluminium cair yang disuntikkan, semuanya harus dikontrol dengan hati-hati untuk menjaga keseimbangan yang benar benar halus. Yamaha menggunakan teknologi analisis casting terbaru untuk memastikan setiap proses optimal.

Tentu saja, para insinyur Yamaha tahu sejak awal bahwa mereka akan menghadapi tantangan karena beberapa bagian benar-benar sangat tipis untuk ukuran ngecor alumunium. Semua orang dapat dengan mudah membayangkan bagaimana aliran aluminium cair harus ‘berjuang’ untuk bisa mengalir ke ruang sempit cetakan sehingga membuat lempengan yang hanya memiliki ketebalan 1,7 mm, namun harus tetap kuat.

Agar aluminium cair dapat dengan mulus melewati ‘lorong’ sesempit 1,7 mm di dalam cetakan tapi tidak cepat cepat mengeras, suhu cetakan harus dijaga tetap tinggi dan kecepatan pengisian harus dibuat lebih cepat lagi. Yamaha menggunakan oil-based, heat-retaining release agent  untuk menjaga suhu cetakan tetap tinggi selama proses pengecoran.

Namun, hal ini bukanlah persoalan mudah seperti mudahnya membaca step step pengerjaannya di artikel ini. Bayangkan deh sejenak, saat Anda membuat cetakan dengan celah hanya 1,7 mm, menuangkan aluminium cair ke dalamnya, mengeraskannya, dan akhirnya mengeluarkannya. Apalagi bentuknya tidak sederhana, dengan rentang lebar, titik tajam, titik tebal, dan titik tipis, sehingga sulit untuk hanya sekedar ‘nuang aluminium’.

Proses ‘penuangan’ aluminium leleh dilakukan dengan cepat dengan memanaskan sekaligus dan hasil tuangan alumunium cair ini harus merata sebelum suhu turun. Jika celah dan gelembung dibuat dengan ‘hanya’ mengutamakan kecepatan, semuanya akan hancur. mungkin kata yang tepat adalah “diam-diam, hati hati, dan cepat”.

Selain itu, desain lorong cetakan pengecoran—dari ingate hingga sistem ventilasi— harus ditinjau dari awal. Analisis aliran serta teknologi pemodelan terbaru digunakan untuk menentukan aliran ideal untuk aluminium di dalam cetakan. Yamaha menamakan proses CF Aluminum Die-Casting super cepat ini sebagai Monozukuri.

Yamaha: “Sayangnya tidak ada cara mudah untuk melihat seberapa tipis, kuat, atau fleksibelnya rangka aluminium kami. Tetapi ketika pengendara merasakan feel pengendaraan yang gesit, kami yakin mereka akan mengerti apa yang kami capai melalui itu. ” . . . Mungkinkah Monozukuri ini juga merupakan bagian dari persiapan kehadiran next New Yamaha YZF-R9 juga?

Taufik of BuitenZorg | @tmcblog
