TMCBLOG.com – Ada dia foto dalam satu postingan Instagram GPIndonesia.id yang ditag ke TMCBlog memperlihatkan dengan jelas isi dari ‘salad box’ Ducati Desmosedici yang merupakan imbas dari hasil crash yang terjadi di salah satu pembalap Gresini Racing Ducati. Mari kita bahas satu persatu . .

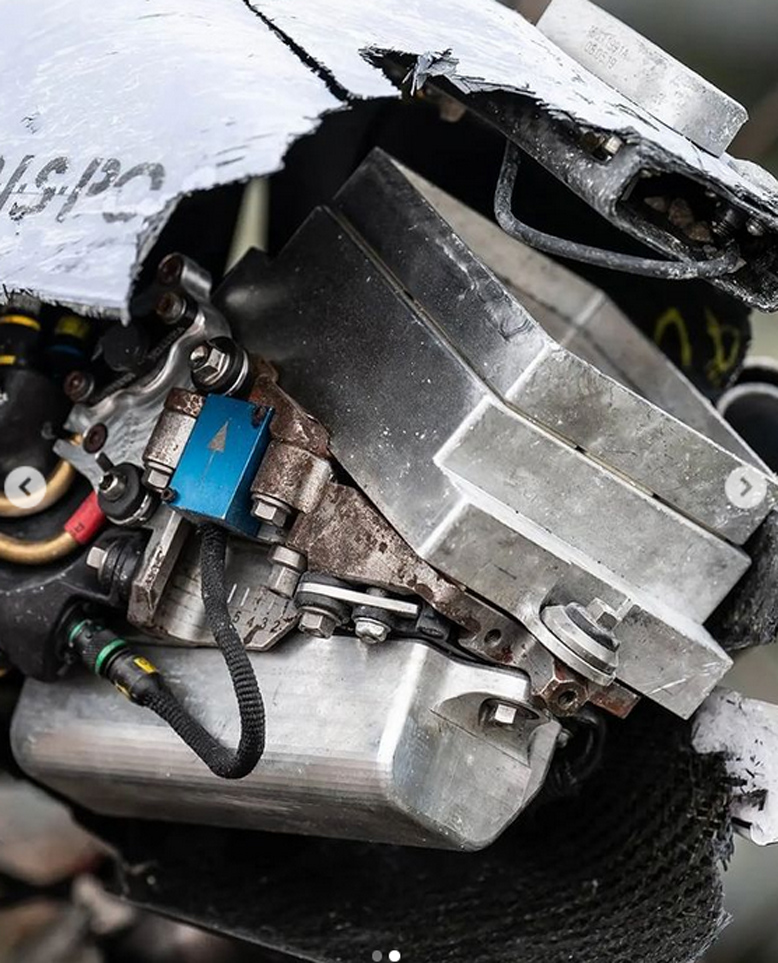

Gambar pertama seperti yang sobat bisa lihat di atas, terlihat ada beberapa bongkahan logam berbentuk persegi panjang dengan model berundak-undak yang sepertinya menggunakan material alumunium baik di-dudukkan pada bagian atas maupun dibaut menggantung ke bagian bawah dengan model memanjang.

Peletakkan part tersebut dilakukan di ujung bagian buritan seakan bertujuan untuk meletakkan suatu benda dengan bobot tertentu di bagian terjauh dari titik pusat massa dari motor (CoG) berfugsi sebagai ‘balancer‘ atau hal lain. Jika ini ini benar sungguh sangat mengingatkan penemuan model mass damper – statis (passive) yang pernah dilakukan team Roberts pada masa mereka dahulu.

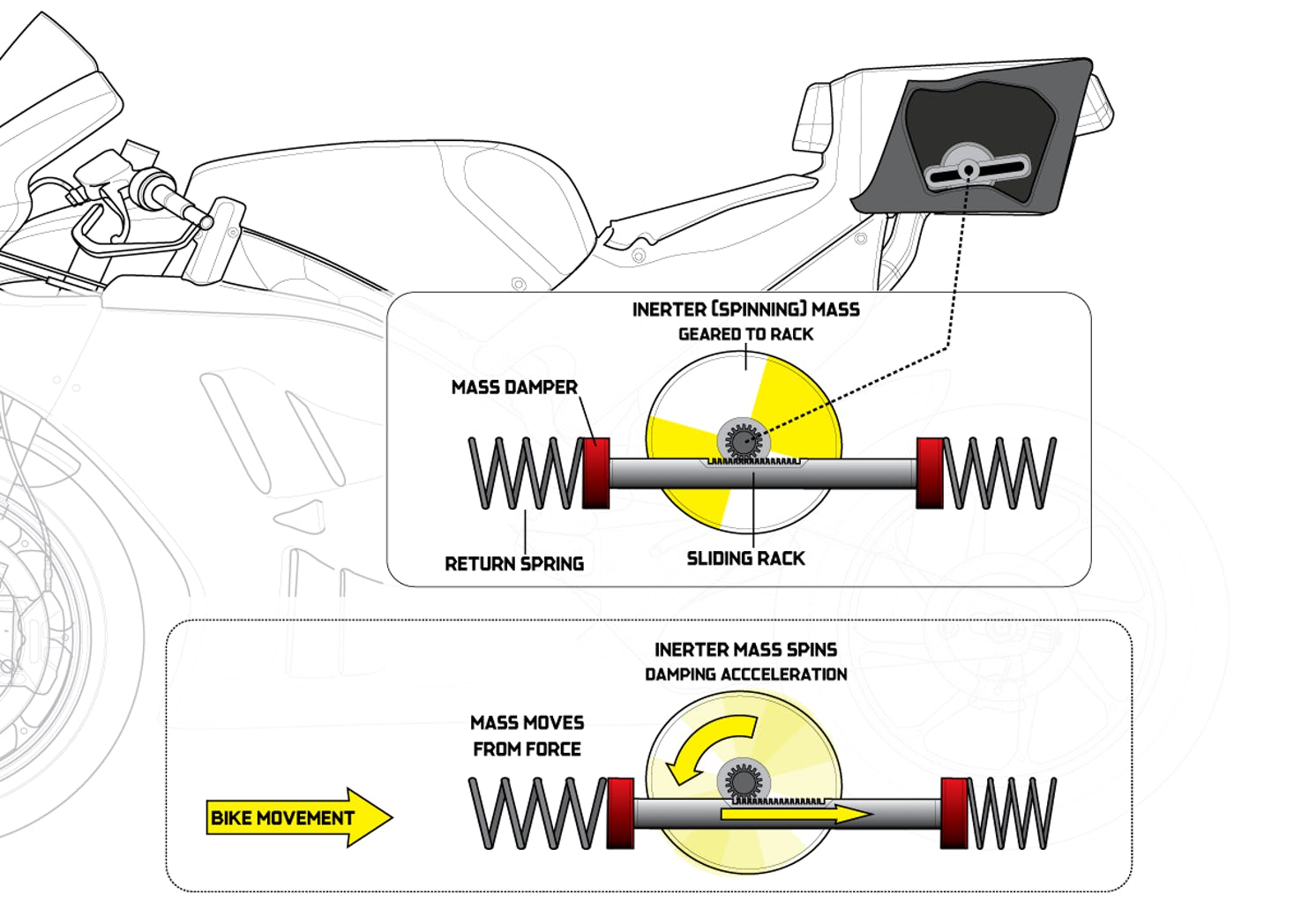

[Tech Talk] Mass Damper : Sejarah dan Perkembangannya di MotoGP

Di artikel 2020 yang lalu TMCBlog pernah menuliskan, solusi dari mass damper ditemukan secara tidak sengaja oleh Team Roberts yang selama kiprahnya di balapan MotoGP pernah menggunakan 3 jenis mesin (V5 KR5, V4 KTM dan V5 RC211V). Ketika itu Team Roberts meletakkan sistem data logger di bagian buritan dari motor.

Efek dari diletakkannya data logger di buritan tersebut hadir ketika di satu race race Team Roberts tidak lagi meletakkan data logger tersebut di buritan dengan alasan terjadi perubahan CoG. Team Roberts melaporkan chatter hadir secara instant segera setelah data logger dilepas dari buritan motor.

Dari kejadian Team Roberts hadir kesimpulan bahwa dengan menghadirkan massa dengan bobot tertentu di buritan akan bisa melawan/meredam getaran-getaran tak diharapkan seperti chatter. Setelah itu MotoGP tidak lagi sembarangan mendesain sub-frame dari MotoGP. Selain didesain berdasarkan aerodinamika dan perhitungan CoG, sub-frame juga didesain sedemikian rupa sehingga bagian buritan secara keseluruhan berfungsi sebagai peredam getaran tak diinginkan dari motor (mass damper).

Dan untuk kasus Ducati di atas, TMCBlog memperkirakan bongkahan bongkahan itu bisa saja merupakan bagian dari cooller, namun juga sinyalemen terkuat bahwa part tersebut berlaku sebagai ballast yang memiliki fungsi, entah sebagai alat agar motor memenuhi regulasi bobot minimum atau juga tentunya sebagai passive/static mass damper yang bisa menetralisir chatter dari motor.

Nah sekarang kita bahas foto yang kedua . .

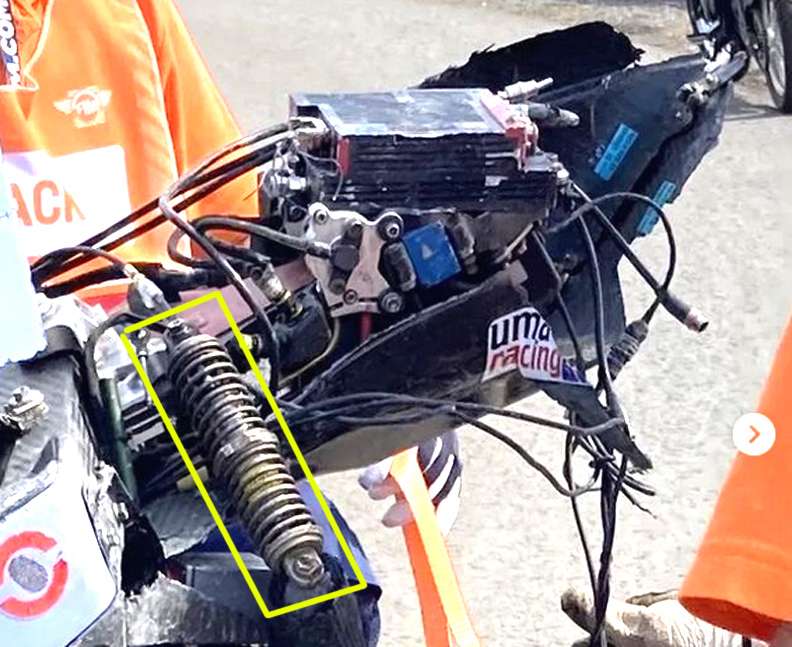

TMCBlog coba menandai bagian yang cukup menarik dengan garis kuning berbentuk persegi panjang. Bentuk tersebut hadir layaknya sepreti suspensi biasa dengan lingkaran koil pegas di dalamnya. Namun jika sobat bisa lihat dengan lebih jeli lagi ada sesuatu di bagian tengah dari bentuk mirip sebuah suspensi tersebut.

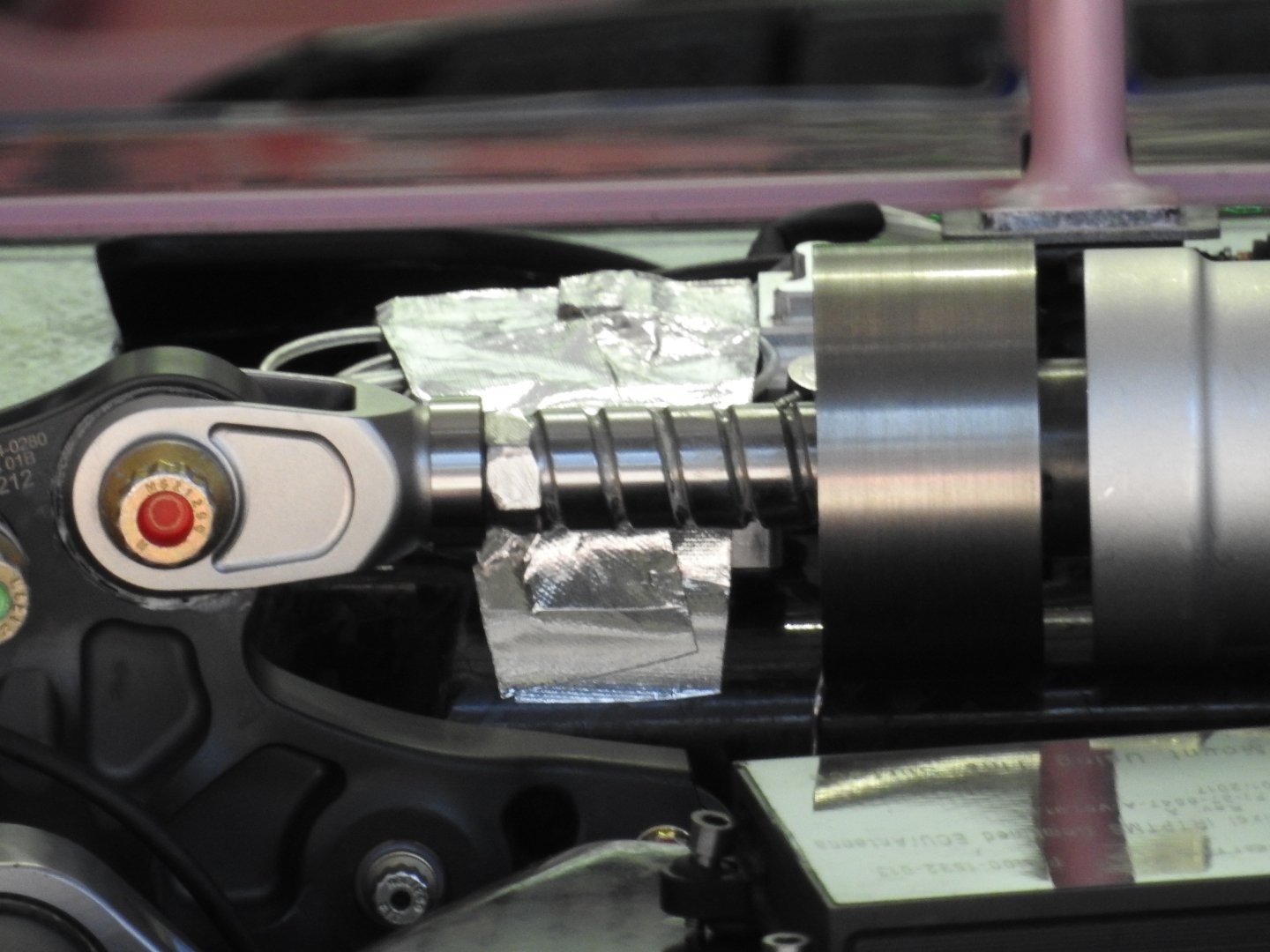

Foto : Scrabstech

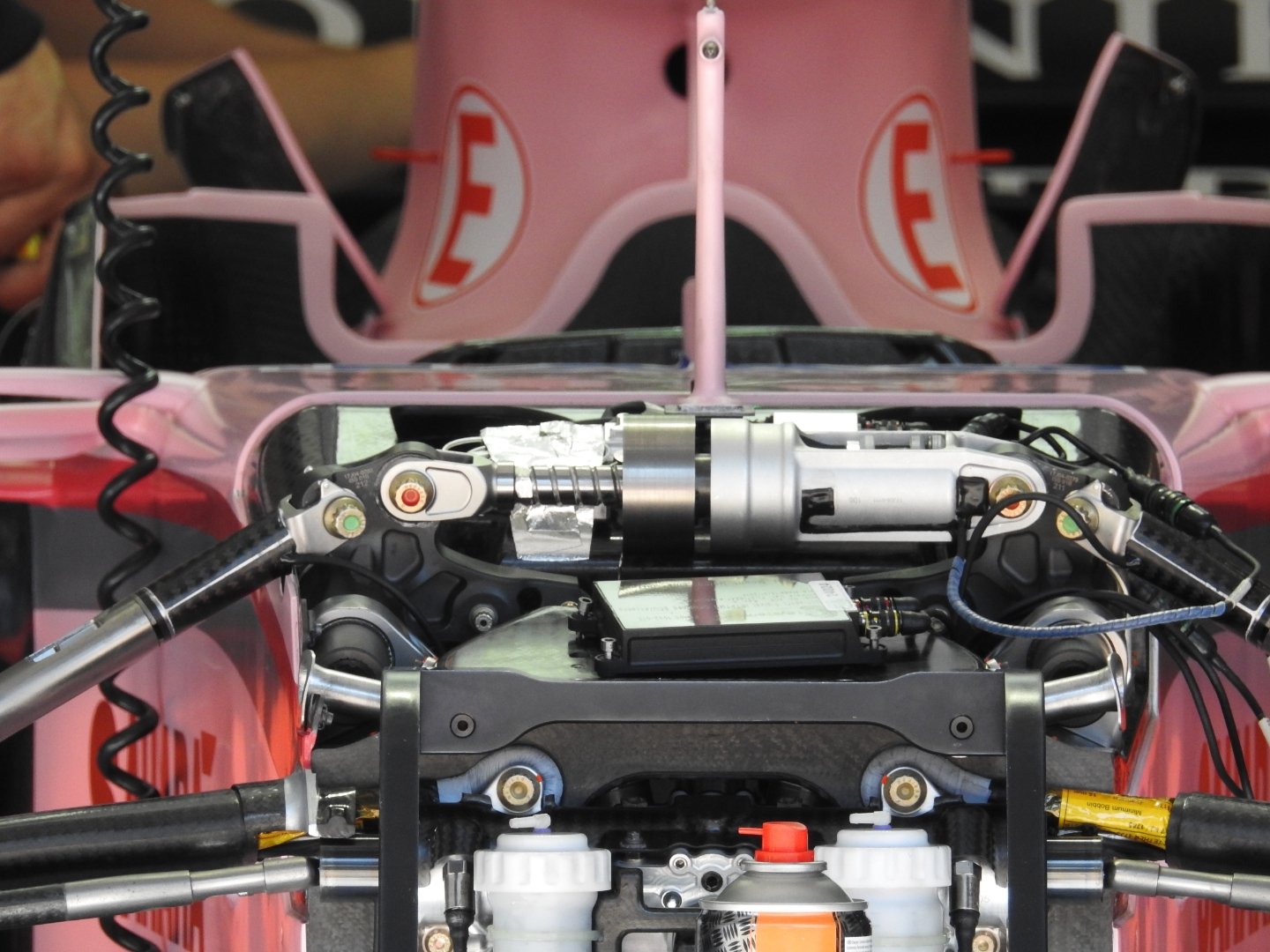

Secara umum kembali bentuk ini sangat mengingatkan TMCBlog ke bentuk semi-active mass damper SADA-TDM biasa kita kenal sebagai INERTER atau Jounce damper (dikenal juga dengan J-Damper) [gambar di atas] yang awalnya dikembangkan di fakultas teknik Universitas Cambridge dan sudah digunakan di F1 (akhirnya di-banned). Bentuknya disinyalir mirip gambar berikut ini:

Secara umum J-Damper ini mengubah gerakan/getaran/energi linear menjadi gerakan rotasional. Gerakan linear yang diperoleh merupakan chatter/getaran dari motor, lalu oleh J Damper ini getaran tersebut diubah menjadi suatu getaran rotasional di bagian yang hadir di bagian tengah (inerter) dari parts mirip suspensi di atas. Cara kerja bagian tersebut kira-kira seperti video dan gambar di bawah ini.

Jadi jelas kiranya Ducati telah menggunakan bagian buritan dari motor selain sebagai tempat untuk menempatkan beberapa parts elektronik, juga sebagai mass damper baik itu statik dengan ballast maupun agak sedikit semi-active dengan alat mirip J-Damper.

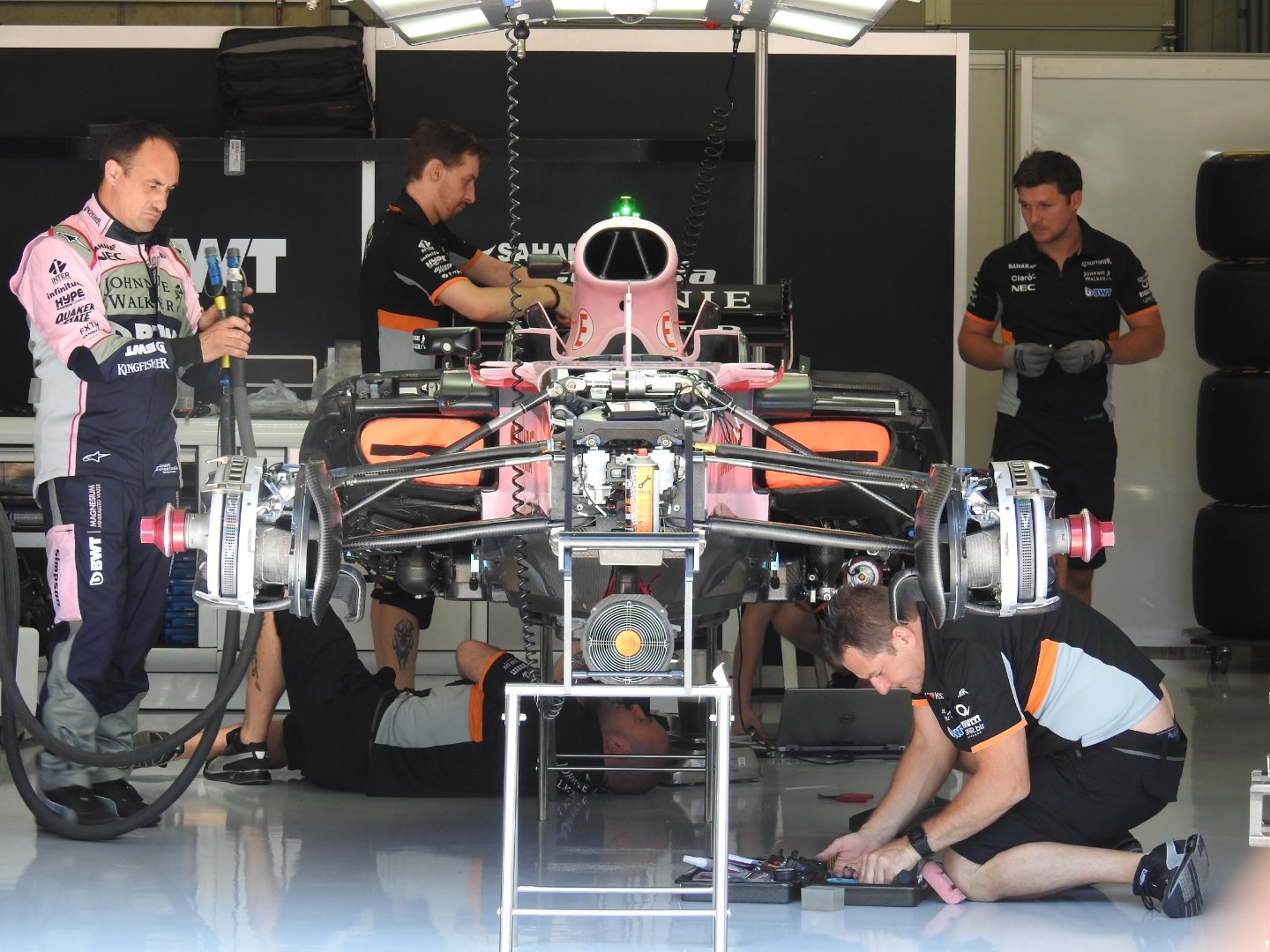

Di Formula 1, J-Damper sudah di-banned mulai 2022 ini di bawah regulasi budget cap. Regulasi di mana adanya pembatasan anggaran operasional dan juga pengembangan mobil Formula 1 yang muaranya menginginkan untuk mobil F1 tidak lagi memiliki teknologi yang tidak relevan pada mobil-mobil produksi massal sehingga politik ini menyingkirkan beberapa parts eksotik seperti J-Damper ini dari ajang Formula 1.

Taufik of BUitenZorg | @tmcblog
