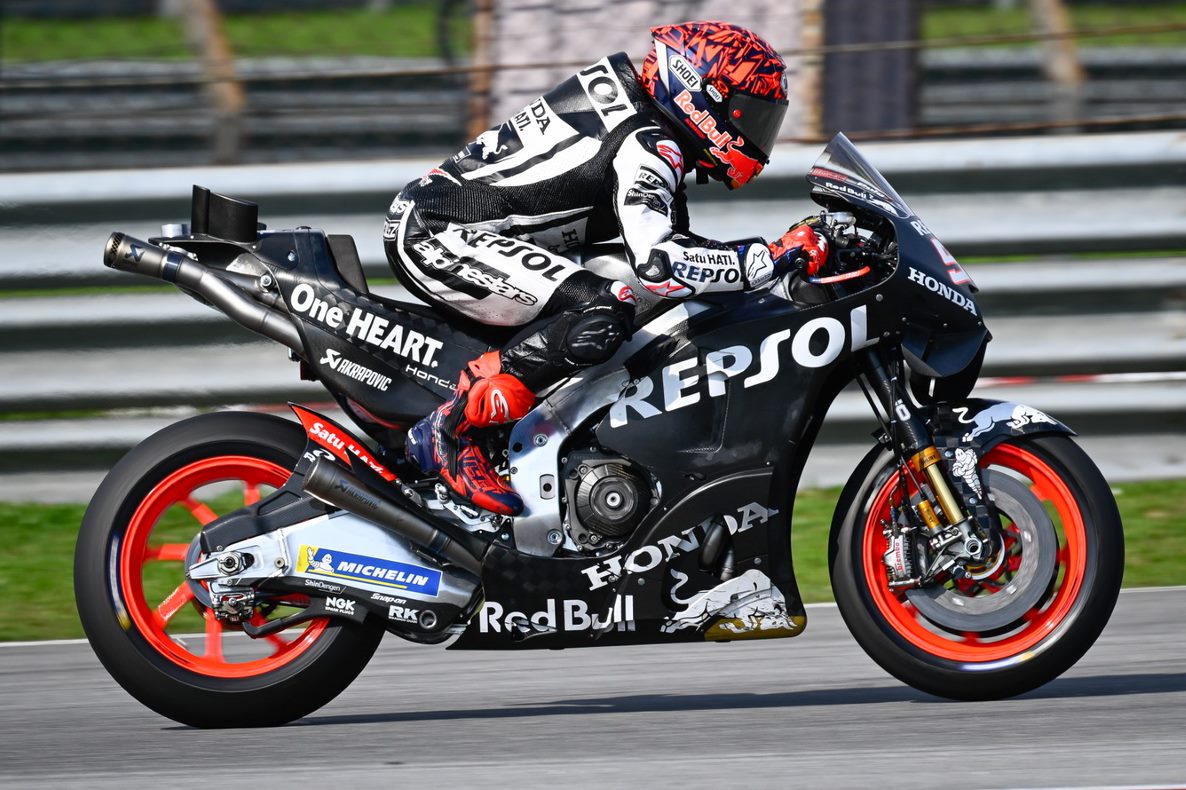

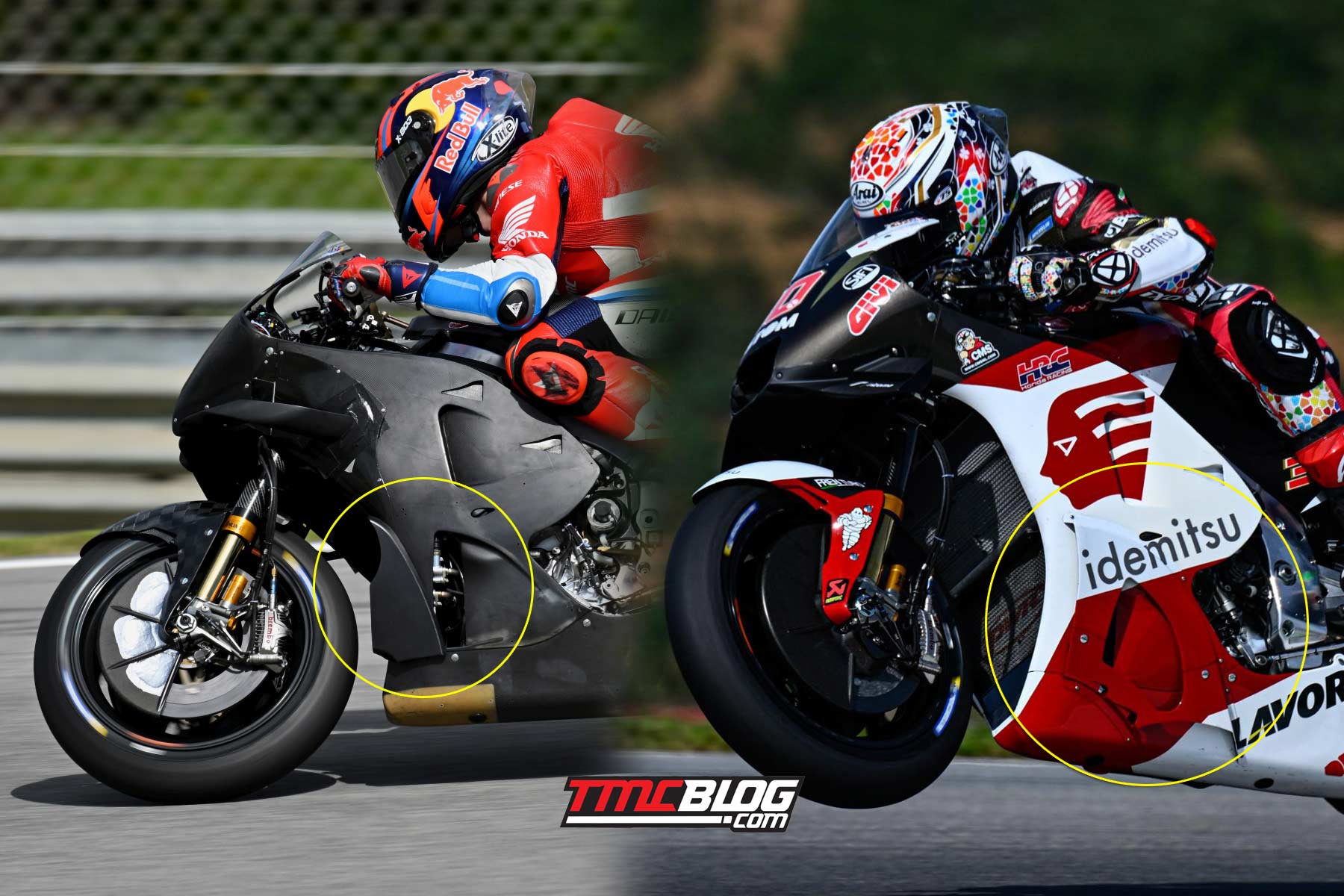

Tmcblog.com – Sampai Jelang race weekend pembuka motogp 2023, tmcblog coba lihat minimal ada dua jenis diffuser downwash yang dipasang dan diuji oleh HRC di sisi samping bawah Fairing Honda RC213V. Bentuk dan posisinya mirip, namun Untuk membedakannya salah satu jenis memiliki bukaan (bolong) di samping sementara satu lagi full tunnel tertutup samping seperti yang dipakai Ducati Desmosedici GP selama ini. Via artikel ini kami mau mencoba sedikit menganalisa kemungkinan perbedaan fungsi dari kedua jenis diffuser downwash ini.
Tipe diffuser Downwash pertama memiliki bentuk yang lumayan lebar ( HRC menguji berbagai ukuran luas diffuser ke seluruh pembalapnya ), memiliki bukaan cukup lebar disisi samping dan tentunya juga memiliki bukaan di bagian bawah. Yang menarik adalah diffuser tersebut selain memiliki bukaan input dari depan, juga terhubung ke ventilasi pembuangan panas dari mesin dan ini lah yang menjadi pembeda cukup signifikan dengan diffuser desain dari Ducati . . Artinya ada aliran udara panas yang mengalir di tunnel difusser
P.V = n.R.T

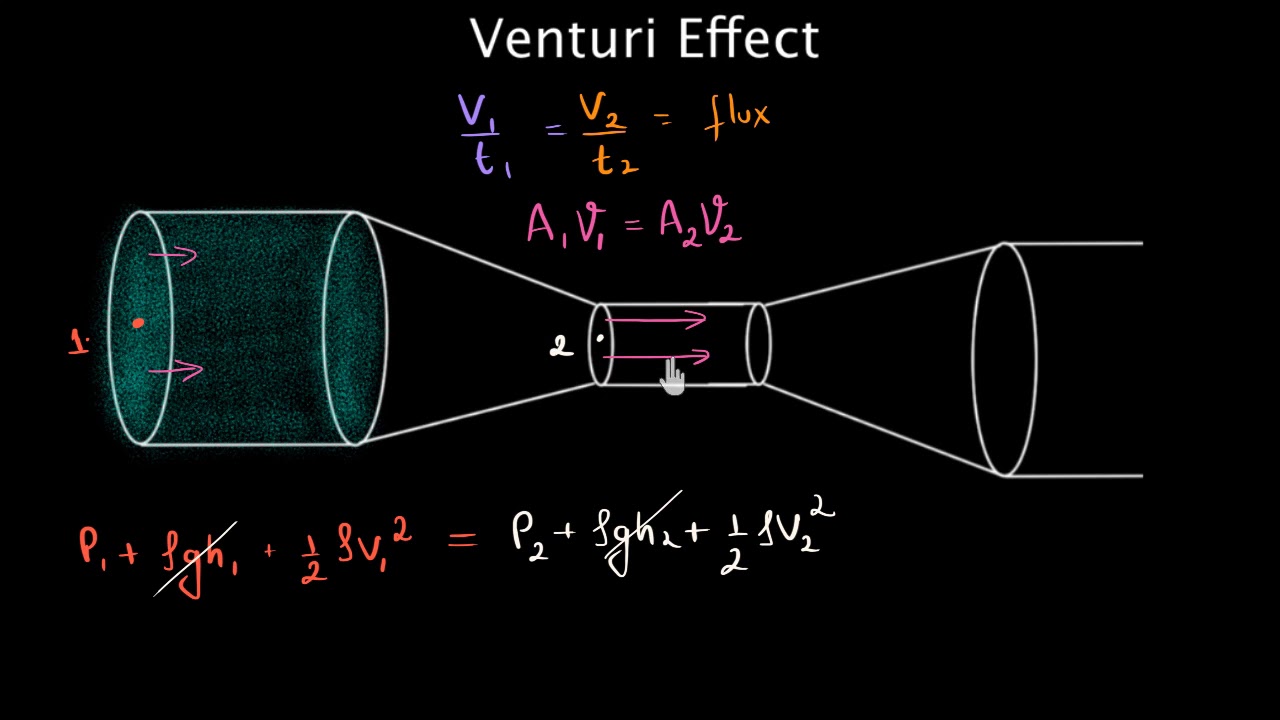

Rumus umum dari Gas ideal di atas menunjukan hubungan antara tekanan dan Temperatur. Jika temperatur tinggi maka tekanan akan tinggi. Nah inilah yang tmcblog pikir agak sedikit kontradiktif dengan tujuan downwash duct sebagai bagian dari ground effect. Karena pada tujuan Ground effect, kehadiran tunnel umumnya diperuntukan untuk menambah kecepatan udara yang nantinya akan menurunkan tekanan.

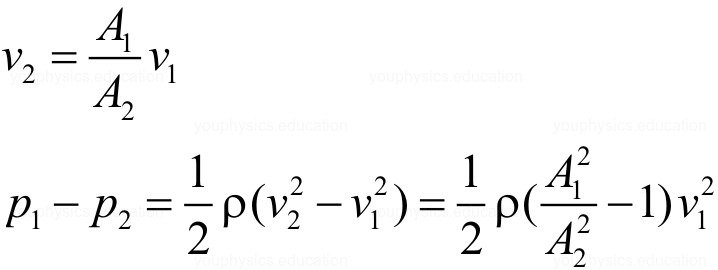

Dan turunnya tekanan akan membuat hadirnya perbedaan tekanan di daerah samping fairing. Hadirnya Perbedaan tekanan adalah resep utama untuk menghasilkan downforce dalam teorema umum Bernoulli. Lihat deh . . Jika tujuannya downforce, Kita butuh menghadirkan tekanan rendah dari tunnel diffuser tersebut. Jika hadir panas, maka tujuan untuk menurunkan tekanan akan berpotensi gagal karena udara panas logikanya akan menghasilkan tekanan tinggi. So kesimpulan sementara tmcblog adalah diffuser downwash Honda RC213V dengan bolong/ bukaan di samping bukan untuk ground effect.
Jadi tujuannya difuser bolong untuk apa?
Menurut tmcblog tujuan diffuser RV213V dengan bukaan besar di samping ini adalah untuk memanage aliran udara panas yang dihembuskan dari balik radiator yang berfungsi mendinginkan mesin. Seperti kita ketahui beberapa tahun sebelum ini pembalap honda dan Test ridernya Stefan Bradl kerap mengeluhkan udara panas yang dihembuskan sistem pendingin yang menerpa kaki mereka yang berpotensi menyebabkan cidera di kulit. Dan mengarahkan aliran udara panas menghindari kaki menggunakan tunnel diffuser sepertinya cukup masuk akal.
Sementara itu di test sepang dan portimao, Stefan Bradl terlihat sempat mencoba tunnel difusser downwash tipe kedua yang secara umum mirip desain ducati dimana inputnya hanya dari udara depan. Tipe difusser Ini disinyalir kuat memiliki fungsi yang sama dengan difusser downwash Ducati yakni sebagai sistem ground effect yang menghasilkan downforce.
Taufik of BuitenZorg | @tmcblog
