Bro sekalian, Ternyata Yamaha juga sudah mematentkan sistem pengereman yang menghubungkan/ mengkoneksi antara rem depan dan rem belakang. Yamaha menyebutnya sebagai Interlocking Brake System ( IBS ) . . . yap Interlocking Brake . . . itu yang disebutkan dalam Patent yang didaftarkan Yamaha ke Japan Patent Office . . . gimana cara kerjanya sob ? cekidot . . .

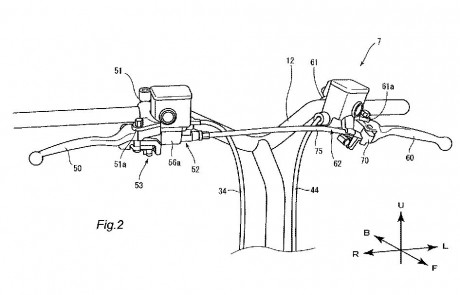

Jika dilihat dari dua gambar di atas ( fig 3 dan 2 ) maka terlihat bahwa ada semacam sistem hubungan antara tuas rem kanan ( rem depan ) dan Tuas rem kiri ( rem belakang ) yang menyebabkan saat ditekan tuas rem belakang ( kiri) maka rem depan juga akan berfungsi dan ada semacam sistem mekanis yang mengaktifkan cairan hidrolik di master rem kanan.

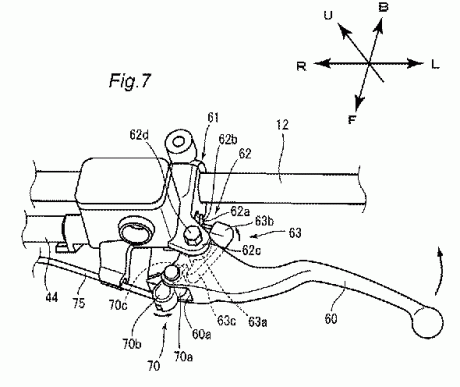

Gambar di atas adalah desain dari Tuas rem kiri ( rem belakang ) . .. jelas banget kan saat rem belakang ditekan, maka kabel ( no 75) akan tertarik dan menyebabkan rem sistem pengereman ban depan pada tuas rem depan juga akan bekerja . . .

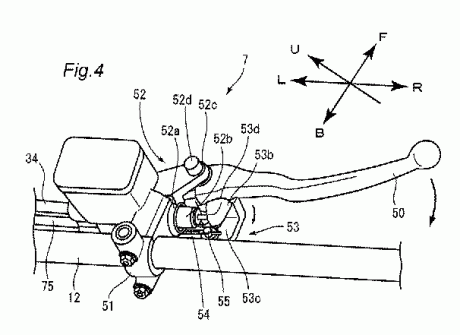

Gambar diatas adalah sketsa desain penampang dari tuas rem depannya yang di patentkan yamaha . . . uniknya dimana ? bentar bentar kita ruskan gambarnya dulu yaaahh

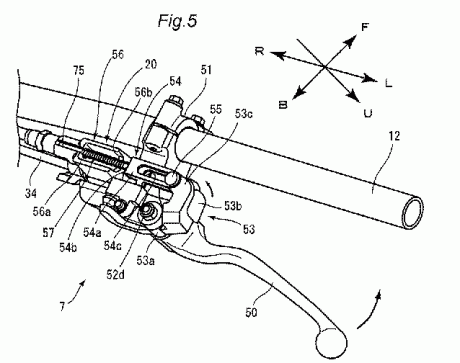

Nah diatas adalah desain patent dari tuas rem kanan ( depan) dilihat dari bawah sob . . . lihat deh ada kabel yang berasal dari tuas rem kiri . . . yang artinya jika tuas kiri ditarik, maka interkoneksi akan menarik kedalam sehingga rem depan juga akan aktif . . jadi saat tuas rem belakang ditekan untuk mengaktifkan rem belakang maka rem depan juga akan aktif ( dua duanya aktif )

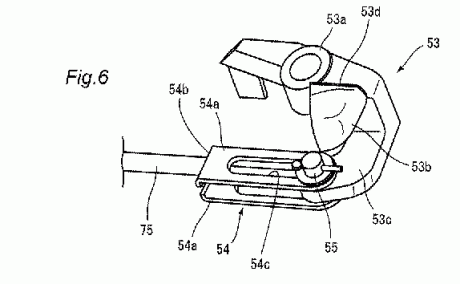

nahh, di atas adalah detail dari desain part interkoneksi di tuas kanan

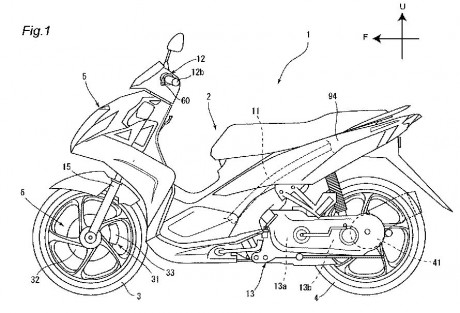

di situs patentnya sendiri, salah satu gambar yang di kirim adalah gambar motor skutik dengan backbone tengah yang disinyalir merupakan sosok Yamaha Nouvo elegance . . . tapi kan Nouvo elegance pake rem belakang tromol ? Yaaa namanya juga patent ya boleh aja comot desain yang sudah ada kan . . .

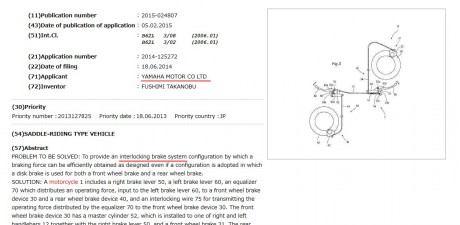

Namun temuan tmcblog disitus patent ini sudah cukup memberikan fakta bahwa Yamaha pun sebenarnya sudah siap dengan sistem Interlocking Brake yang menurut tmcblog bisa bekompetisi dengan fitur CBS nya Honda . . . mungki kedepan Yamaha NMAX bisa pakai ini ? bisa jadi sobbb . . . silahkan dikunyah kunyah dan semoga berguna
Taufik of BuitenZorg
