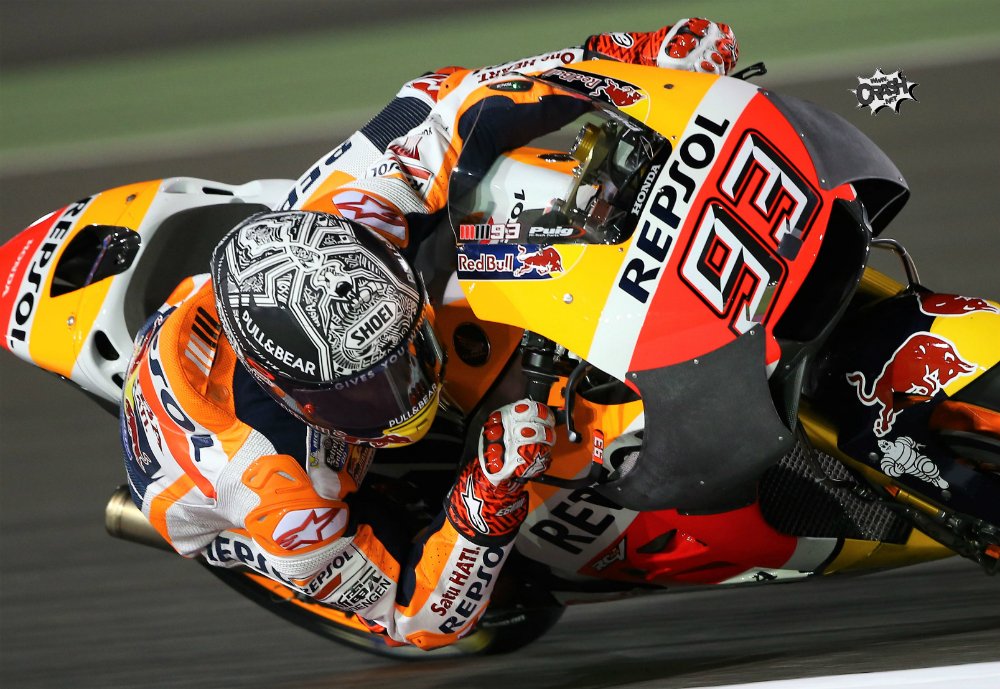

TMCBlog.com – Bro sekalian, Di artikel diskusi tech-Talk Kali ini tmcblog mau sedikit membahas tinjauan teknis mengenai winglet di MotoGP. . . kita Pakai winglet saja sebagai kosa kata umum, walaupun dalam Kenyataannya di MotoGP ada Istilah ‘ Inner winglet ‘ yang menjadi solusi team MotoGP dalam menghadapi pengetatan Regulasi mengenai bentuk Fairing Motor di Musim 2017. Pada dasarnya Kehadiran winglet berfungsi untuk menghadirkan downforce ( gaya tekan ke bawah ) yang dihasilkan secara aerodinamika untuk ‘melawan’ wheelie yang secara natural terjadi akibat torsi besar yang dihasilkan mesin Prototipe MotoGP. So Winglet pada dasarnya adalah sebuah sebuah alat Mekanis ‘ anti wheelie ‘ . . . Nah seperti kita lihat, bentuk ( inner) winglet yang dikembangkan masing masing pabrikan berbeda-beda . . siapa yang paling efektif ? Di artikel ini kita akan berusaha melihat Secara teknis apa saja parameter yang mempengaruhi efektifitas kerja/ Fungsi Winglet sebagai Part anti wheelie . . Cekidot sob

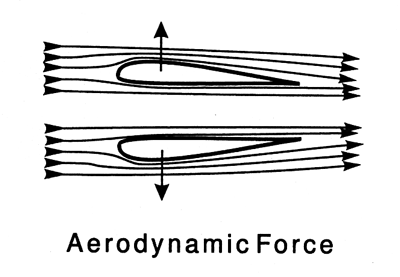

Jadi Gini . .. Winglet pada MotoGP, seperti juga Wing pada F1, bekerja berkebalikan Secara umum bekerja berdasarkan prinsip Fisika Bernoulli yang memang setali tiga uang dengan cara kerja sayap pesawat terbang. Jika sayap pesawat Terbang di desain agar menghasilkan gaya tekan ke atas ( lift ) untuk membuat Pesawat bisa terbang ke atas, maka di winglet gaya yang diharapkan terjadi bekerja berkebalikan arah yakni gaya tekan ke bawah oleh karena itu disebut downforce ( bedanya adalah angka positif -lift dan negatif – downforce saja ) yang berguna untuk memberikan tekanan kepada Roda depan agar tidak wheelie saat akselerasi . . . so Rumus antara downforce dan lift-force di aerodinamika itu mirip . .. Rumus gaya angkat/ Lift itu adalah
dimana :
- Cl : Coefesient of Lift yang berhubungan lurus dengan Angle of Attack, kemiringan dari sudut dari bilah wing
- 1/2ρ : Densitas ( kerapatan udara )
- v : Speed ( kecepatan )
- S : Luas dari sayap
Nggak usah pusing lihat Rumus di atas, karena kita nggak akan ulas angka angka alias hitung hitungan secara matematis . . Kita akan pakai penjelasan logika saja . . untuk awalan Kita Breakdown dulu Yuk untuk mengetahui Empat Variabel Yang menentukan Fungsi Winglet MotoGP
- Cl : Kemiringan sudut bilah . .
Jika bro lihat gambar di atas, Dengan bentuk dimana bagian depan lebih rendah dari bagian belakang maka aliran udara di bagian atas winglet akan menghasilkan tekanan udara yang lebih besar dibandingkan tekanan udara dibaguian bawah wingle. Ini efeknya akan menghasilkan Gaya Ke bawah ( downforce ) . . . Semakin miring ( sudut bertambah ) maka downforce akan semakin besar.
Walaupun gitu dalam kenyataannya, sudut kemiringan dari wing jelas harus diukur dengan tepat. Bisa sobat bayangkan jika sudut nya terlalu miring maka downforce akan sangat besar yang artinya ban depan akan terlalu memperoleh tekanan ke arah bawah . .. yang paling benar adalah yang paling pas sesuai dengan kebutuhan. Seberapa besar downforce yang dibutuhkan untuk mengatasi Wheelie, nah sebesar itu kemiringan Winglet di setting.
2) ρ : Densitas ( kerapatan udara )

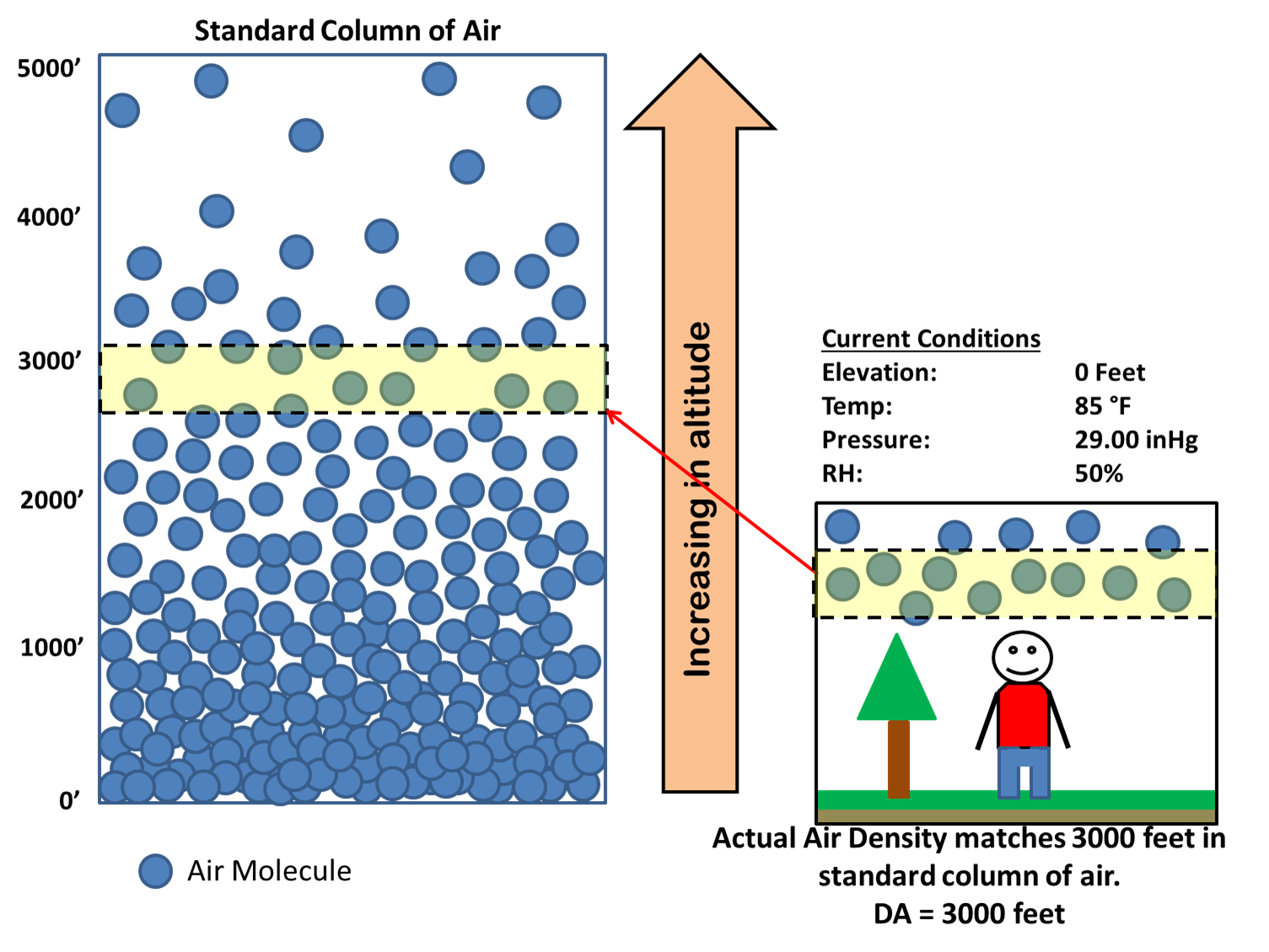

Kerapatan Udara adalah satuan yang menunjukan berapa jumlah udara dalam satu satuan Volume dari ruang. Biasannya jika suatu daerah makin tinggi, maka kerapatan udaranya makin tipis.

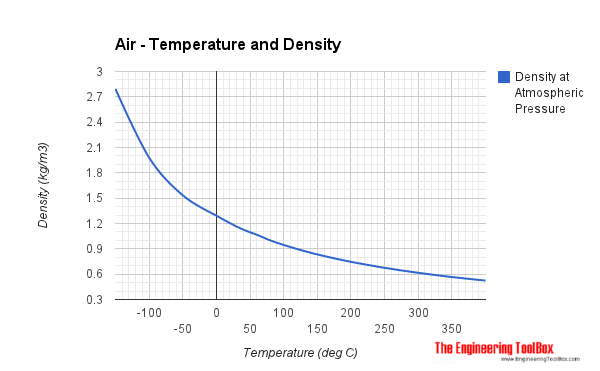

Kerapatan udara Juga bergantung pada suhu udara, makin tinggi (makin panas ) maka kerapatannya akan makin rendah ( tipis ). Oleh karena itu jika Race di Losail Qatar yang dingin, maka terlihat Yamaha tidak terlalu menggunakan winglet. Menurut tmcblog, karena suhu dingin maka kerapatan udara akan besa sehingga cukup dengan bentuk kemiringan Fairing/ font cowl depan saja, efek-downforce sudah bisa didapatkan , cmiiw.
3) Speed ( kecepatan )
Yap Faktor ketiga yang mempengaruhi DownForce yang dihasilkan winglet adalah kecepatan dari Motor. Bro bisa lihat hubungan antara Downforce dengan kecepatan adalah kuadrat . . artinya bila kecepatan naik dua kali lipat maka efek downforce akan dihasilkan 4 kali lipat. Downforce di kecepatan 200 km/jam akan 4 kali lebih besar dari downforce di kecepatan 100 km/jam
4) S : Luas dari sayap

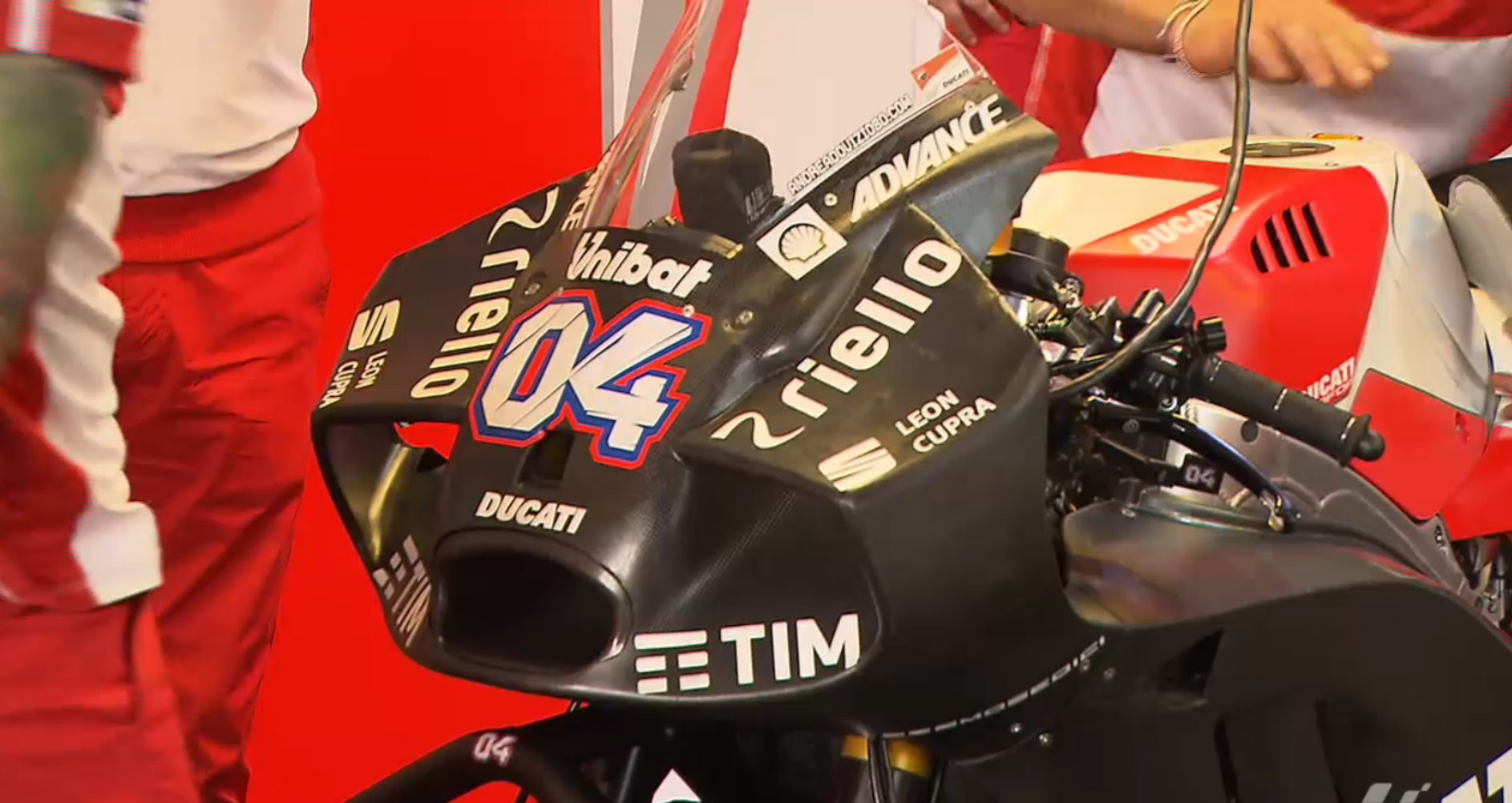

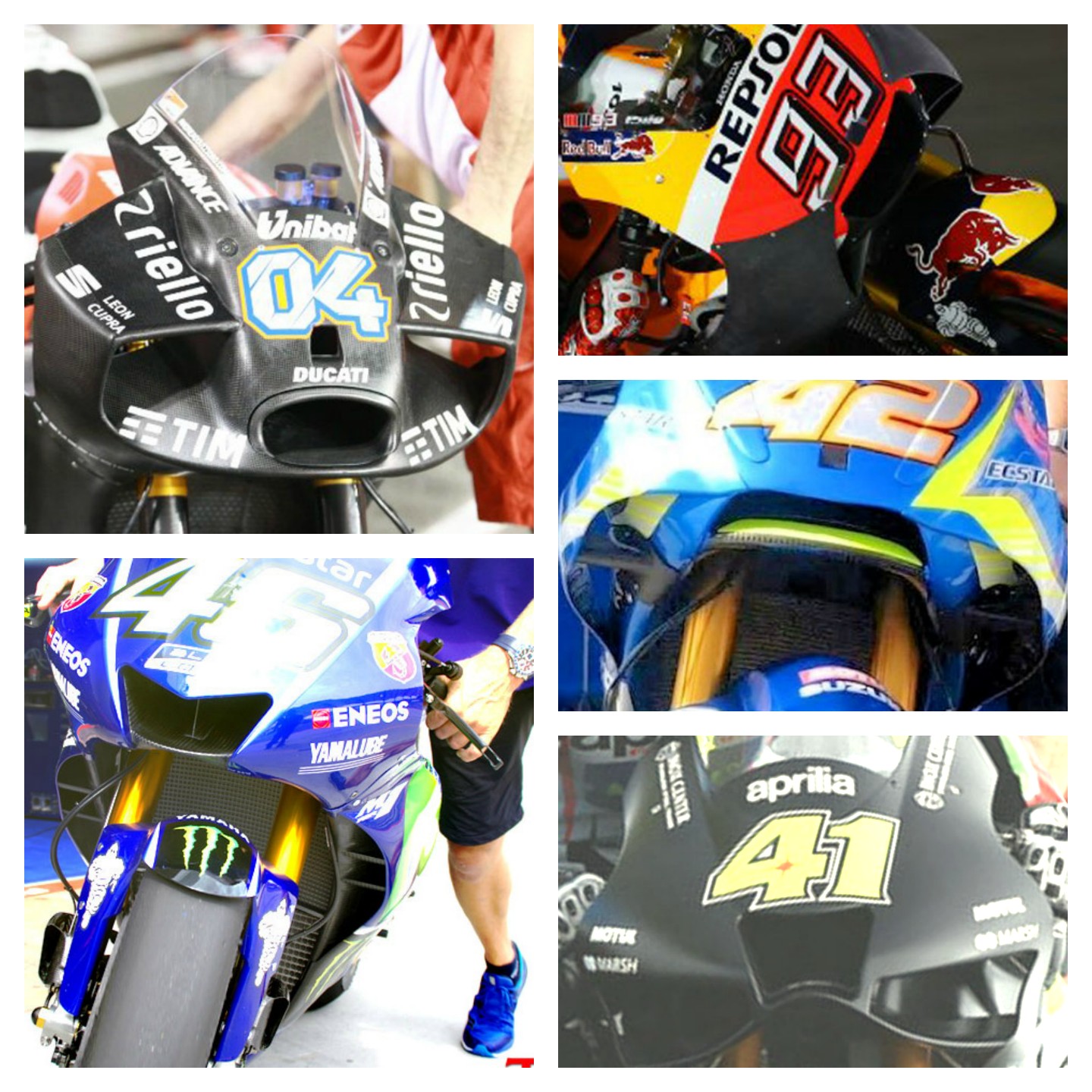

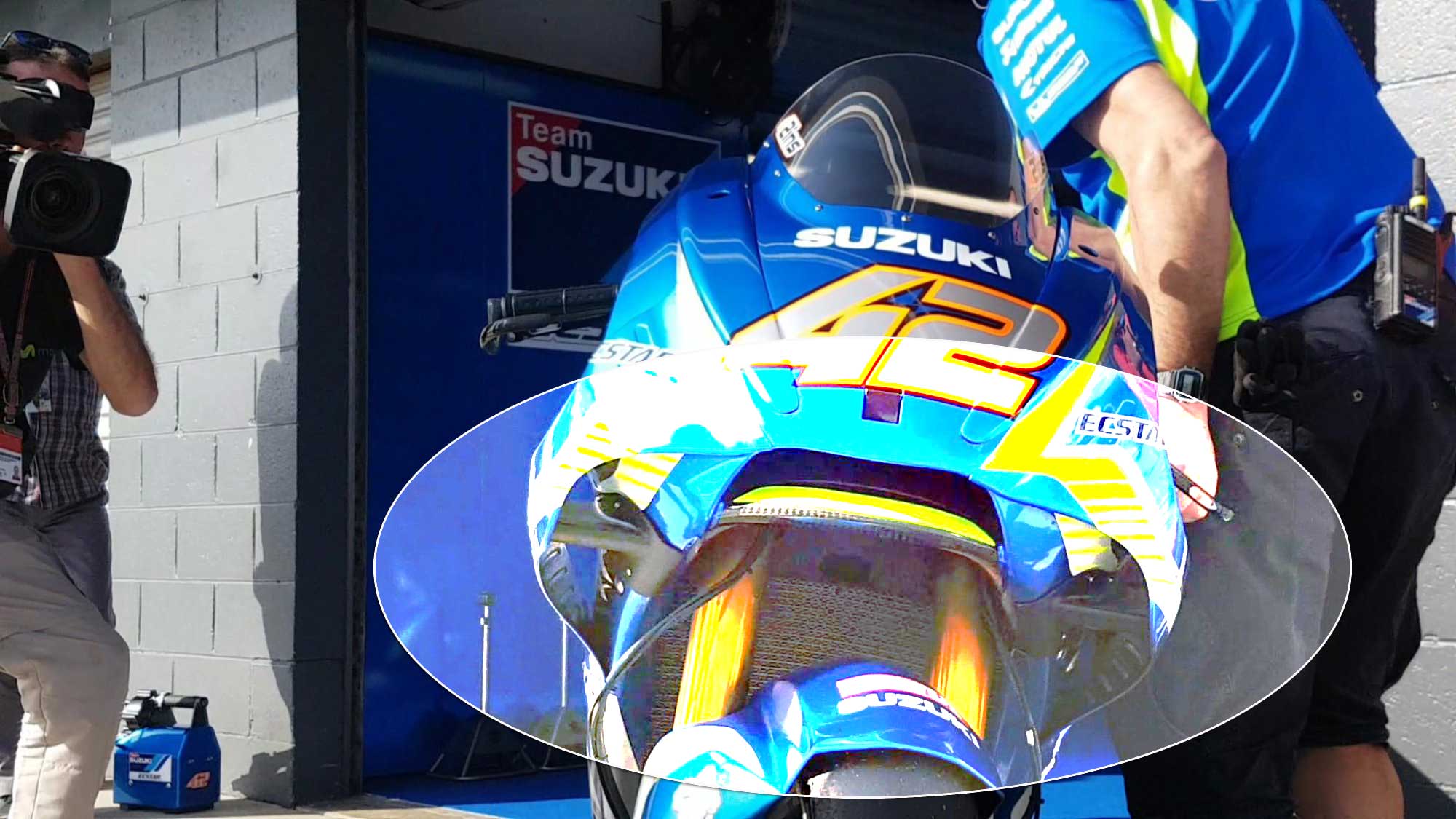

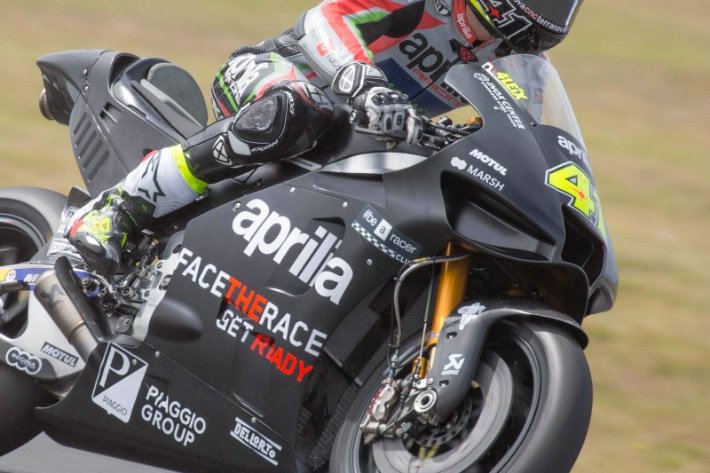

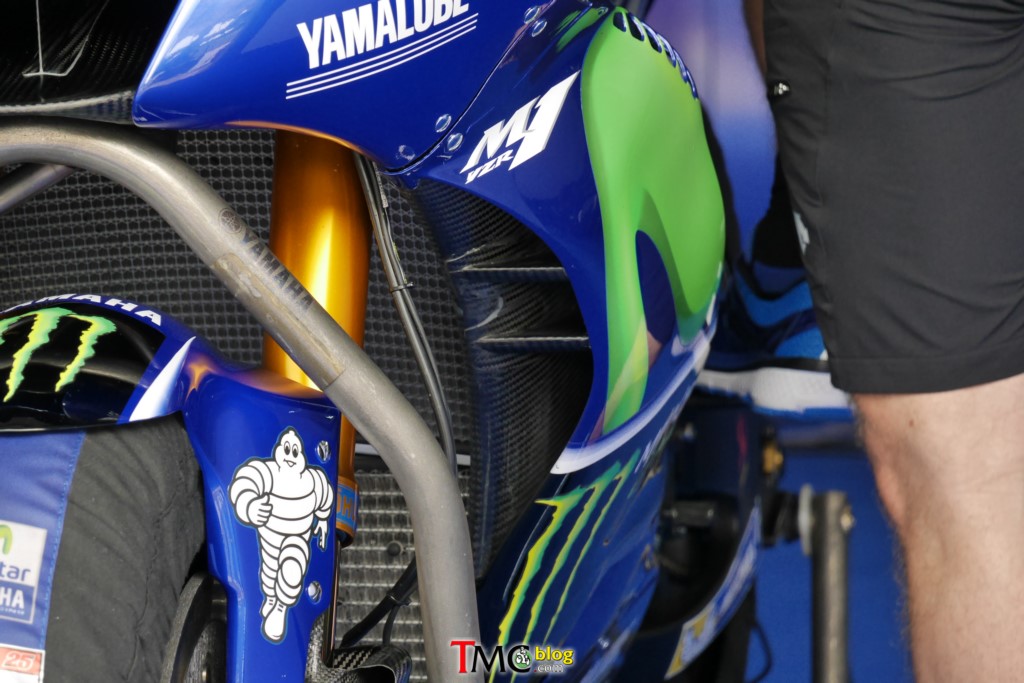

Faktor ketiga yang berbanding lurus dengan besarnya downforce yang dihasilkan winglet MotoGP adalah Luas dari sayap Winglet itu sendiri. Makin lebar Luas sayap winglet, maka makin besar secara linear besar downforce yang dirasakan ban depan. Dalam hal ini secara visual tmcblog memperkirakan downforce Winglet Ducati GP17 adalah Yang paling besar secara terlhat paling tidak ada dua pasang bilah sayap kanan kiri dengan luas permukaan Winglet yang sepertinya lebih luas dari pada uas permukaan Winglet yang didesain untuk Yamaha M1, Honda RC213V, Aprilia RS-GP, Maupun Suzuki GSX-RR . ..
Namun ya itu dia, yang harus juga kita ketahui adalah, Winglet yang terbaik secara fungsional bukanlah selalu yang paling kecil atau paling besar produk downforcenya. Namun yang balance sesuai dengan kebutuhan dari karakter Motor tersebut, Jika wheelienya besar, maka butuh winglet dengan kemiringan yang lebih curam dan luasan permukaan yang lebih besar . . itu pun harus pula diukur variabel lain yakni speed di selepas tikungan dan juga karakter Mother nature tempat race berlangsung dalam hal ini kerapatan udaranya . . . Semoga kita semua sedikit banyak bisa tercerahkan
