TMCBLOG.com – Bro sekalian, Melalui artikel ini tmcblog mau share ke sobat sobat seklaian mengenai 3 jenis sistem Pengereman ber-kombinasi ( Combined Brake system ) yang sempat di infokannOleh AHM dalam acara Bedah teknologi PCX beberapa hari yang lalu . .. Oleh karena materinya sangat banyak sehinga butuh waktu 2 jam untuk mas Winar dari AHTC menjelaskan maka TMCBlog pikir mungkin akan lebih efesien Jika kita pecah pecah menjadi beberapa fokus pembahasan . . dan kali ini Kita akan membahas soal CBS . . . Namun untuk sobat sekalian tahu, walaupun menggunakan contoh dari Honda, Namun CBS sendiri sudah mulai banyak di aplikasikan oleh Brand Brand lain .. . so silahkan simak pengenalan beberapa jenis sistem CBS . . .

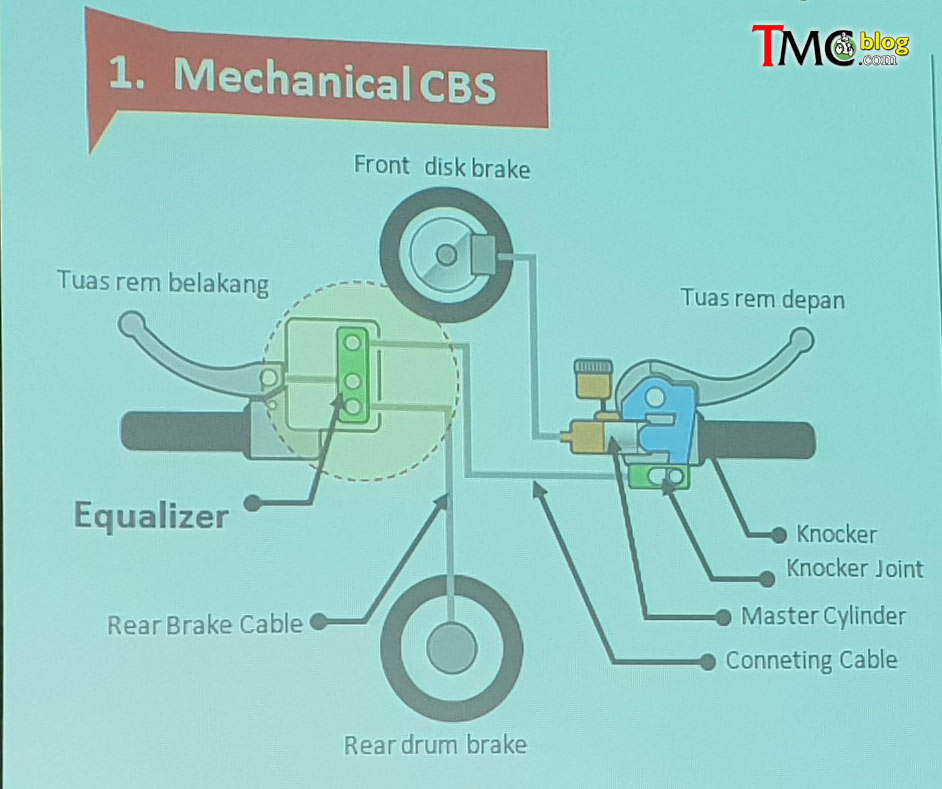

Mechanical CBS

Sistem ini etrmasuk sistem paling sederhana untuk CBS, namun Masih tetap menghadirkan feeling Pengereman Kombinasi dimana saat rider menggunakan Tuas rem belakang pada skutik Maka ada bagian yang meneruskan ke rem Tromol belakang Via kabel baja dan ada juga meneruskan tekanan tuas rem ke bagian piston di Master rem depan sehingga ada pressure Juga dari master ke Kaliper rem depan sehingga ada kombinasi dimana Saat rem belakang di aktifkan, maka secara mekanik akan ada ‘upaya’ menyalurkan cairan rem ke sistem hidrolik pengereman depan . ..

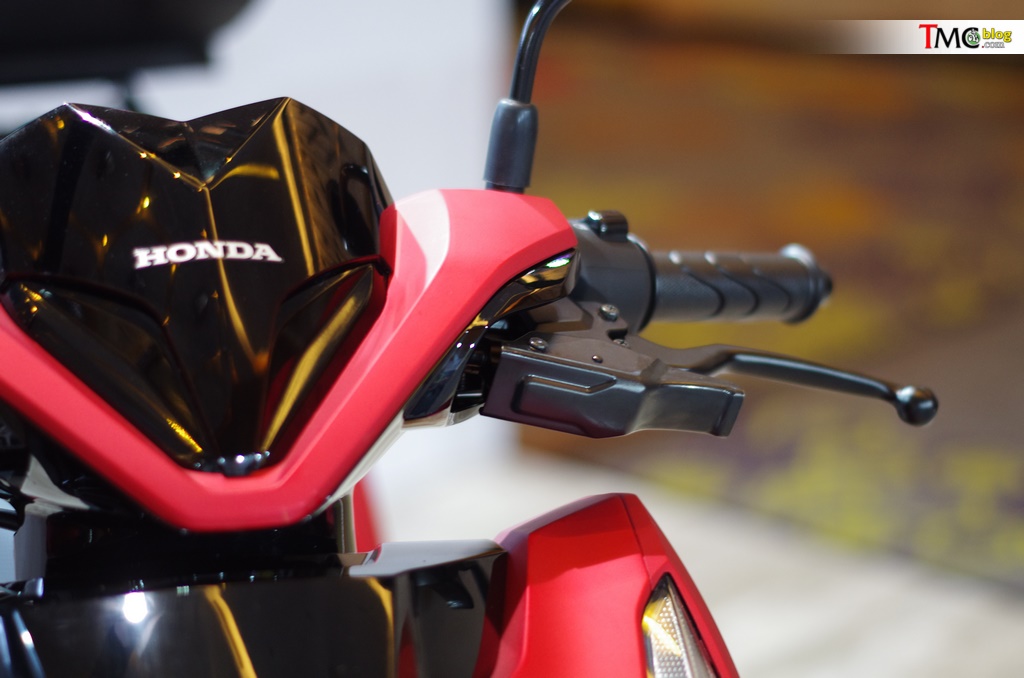

Sistem CBS Mekanikal ini biasannya digunakan untuk Motor motor Entry level Honda seperti Honda beat sampai Motor versi Menengah Honda Vario Series sampai Vario 150.

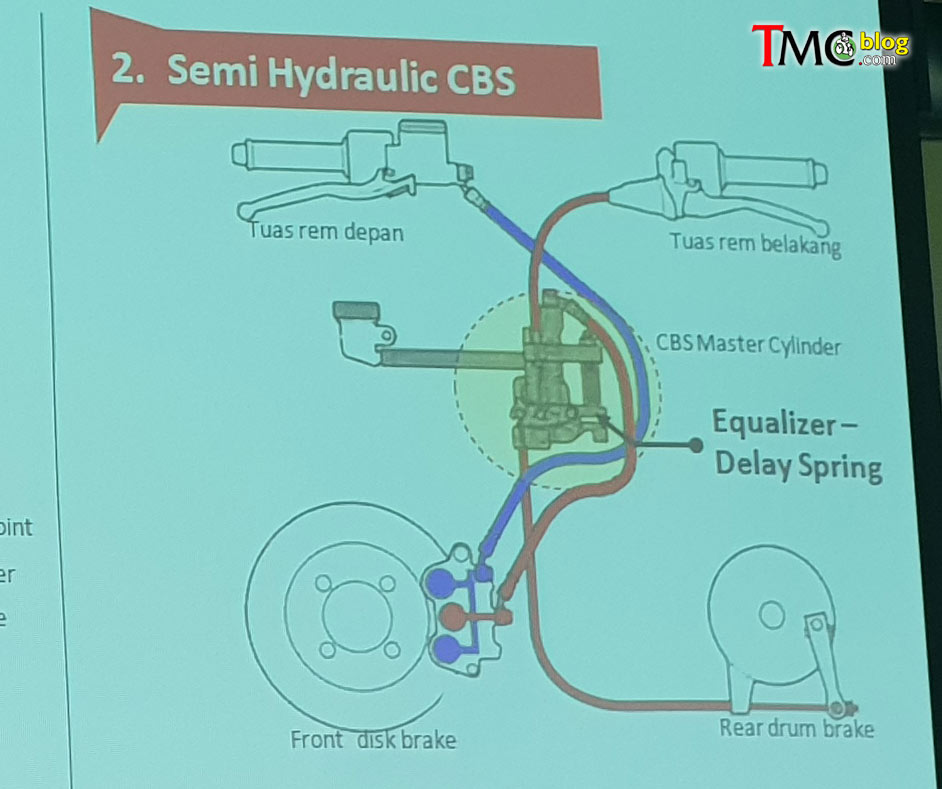

Semi Hydraulic CBS

yang kedua adalah sistem Semi hydraulic CBS yang pernah di pakai di Honda PCX versi pertama dimana sobat bisa lihat di gambar atas, saat tuas rem belakang ditekan Maka kabel rem dari Tuas akan mengalir ke sebuah sistem yang dinamakan Equalizer Delay Spring dimana tarikan kabel ini selain mengaktifkan tarikan rem tromol belakang Juga akan mengaktifkan Pressure Cairan dari master Hidrolik untuk Juga mengaktifkan salah satu dari Tiga Piston Rem depan

Jikalau Tuas rem depan di aktifkan, maka Tuas rem depan ini akan mempengaruhi dua piston kiri dan kanan dari Kaliper depan. Kenapa disebut dengan Semi Hydraulic ?. . Karena menurut tmcblog sistem ini tidak Full dari ujung ke ujung mengguankan sistem tekanan hidrolis . . masih ada peran dari tuas mekanik yang berupa Kabel rem yang terbuat dari Baja

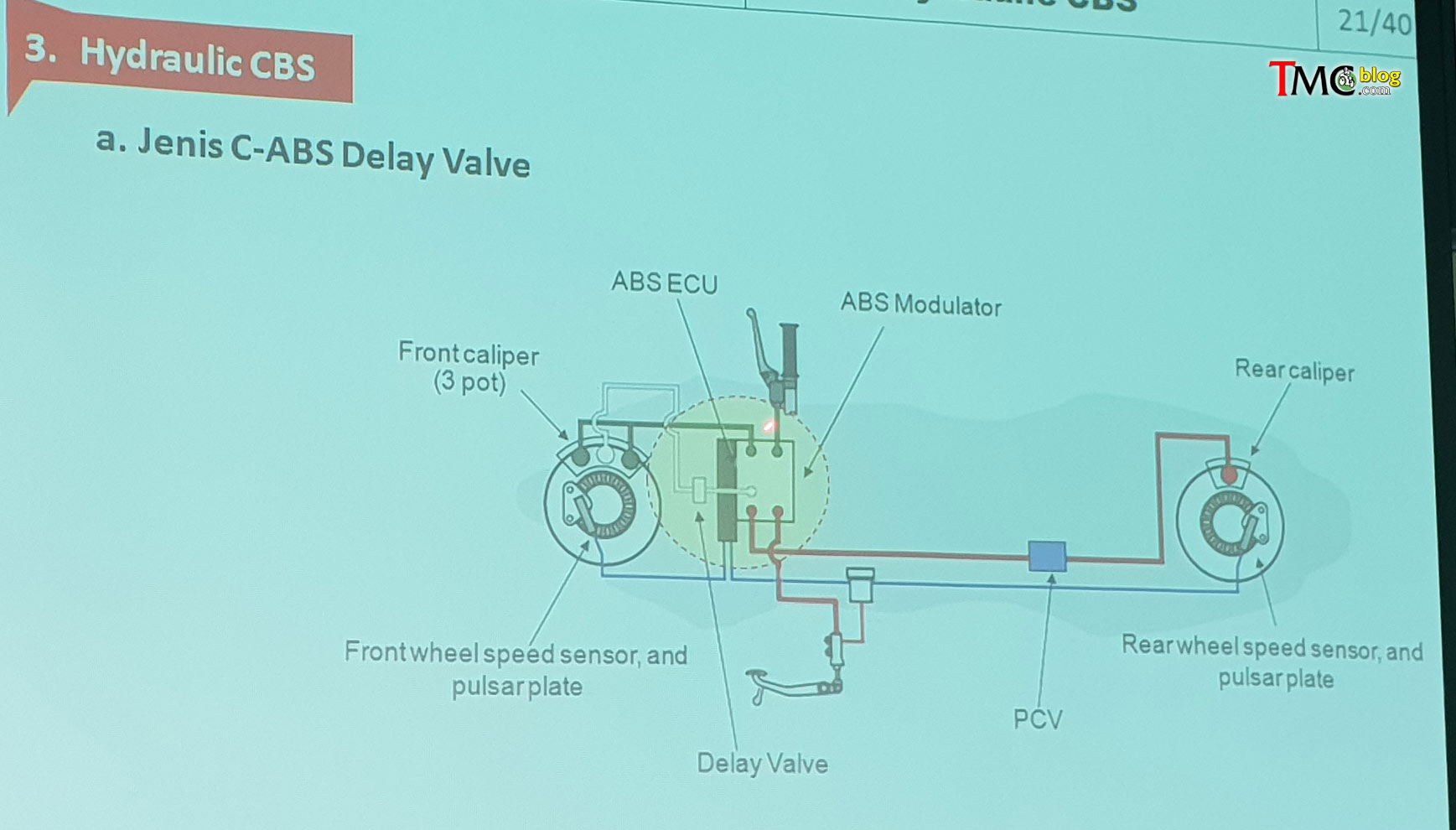

Combined ABS / C-ABS

Combined – ABS ini pernah digunakan di Honda CBR250R yang lampu tunggal dan Boleh dibilang sebenarnya merupakan sebuah sistem pengereman Tercanggih dari 4 sistem pengereman yang dibahas di artikel ini sob . . Jadi di sistem ini baik tuas rem belakang dan rem depan yang ditekan, akan diukur dan di rasakan dulu action ini di ABS Modulator .. dan Boleh dibilang ini adalah sistem pengereman Full Hydraulic

jadi di sistem ini Bahkan Tuas rem depan sekalipun tidak langsung berhubungan dengan kaliper rem depan jadi nyankut dulu di ABS Modulator untuk mengukur proporsional tekanan yang akan diteruskan ke rem depan maupun rem belakang. berapa pembagiannnya dan apakah sistem ABS nya akan dihitupkan sangat bergantung pada data yang diperoleh oleh sensor kecepatan ( speed sensor )

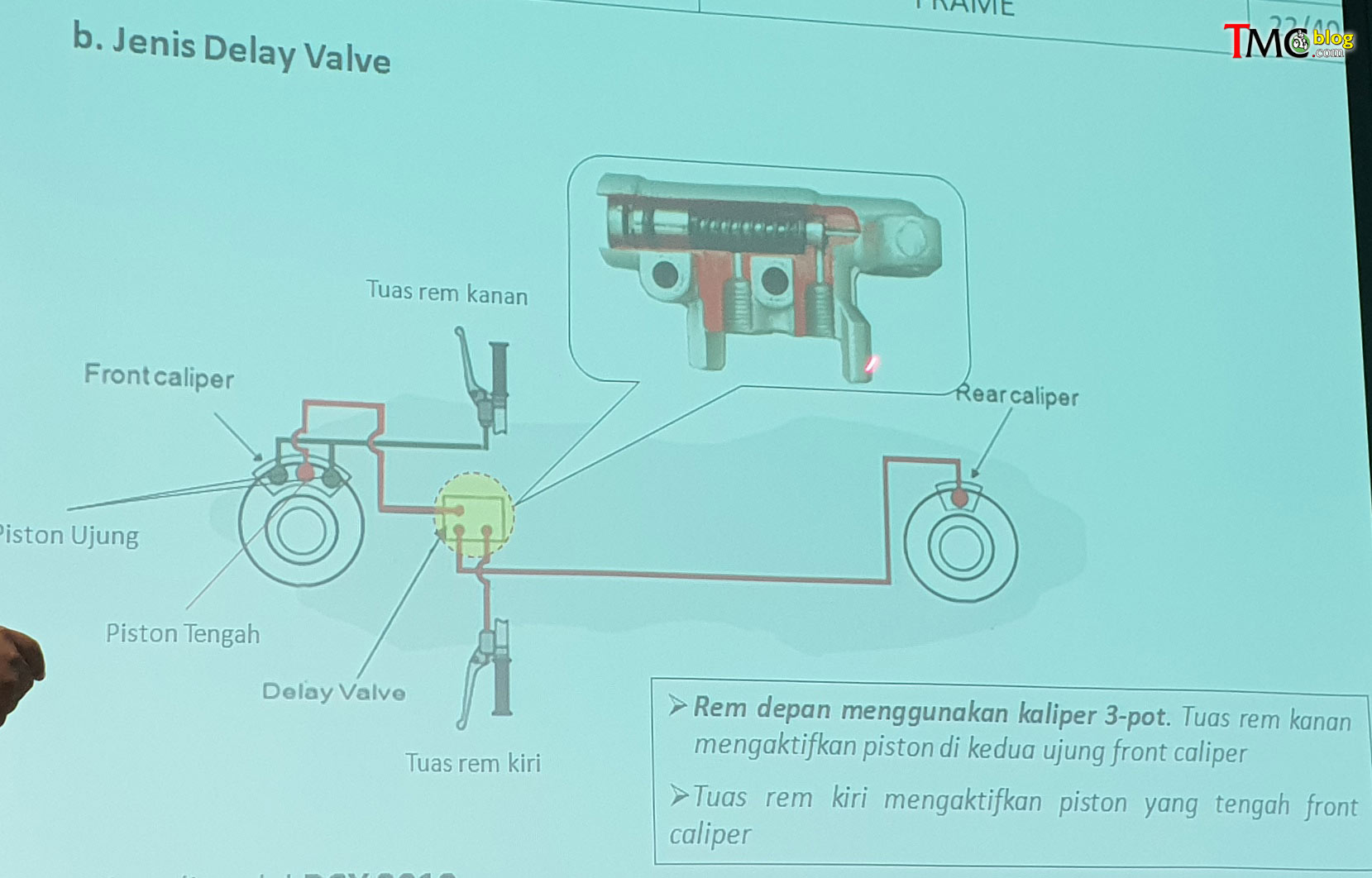

CBS Delay Valve

Nah Sistem CBS dengan Delay valve ini juga merupakan sistem CBS full Hydraulic . .. Sobat bisa lihat di gambar rem depan akan langsung mengeksekusi untuk menekan dua dari tiga piston kaliper rem depan .. sedangkan saat rem belakang ditekan maka cairan rem yang mengalir dari Master rem belakang akan masuk kesebuah Delay valve . ..

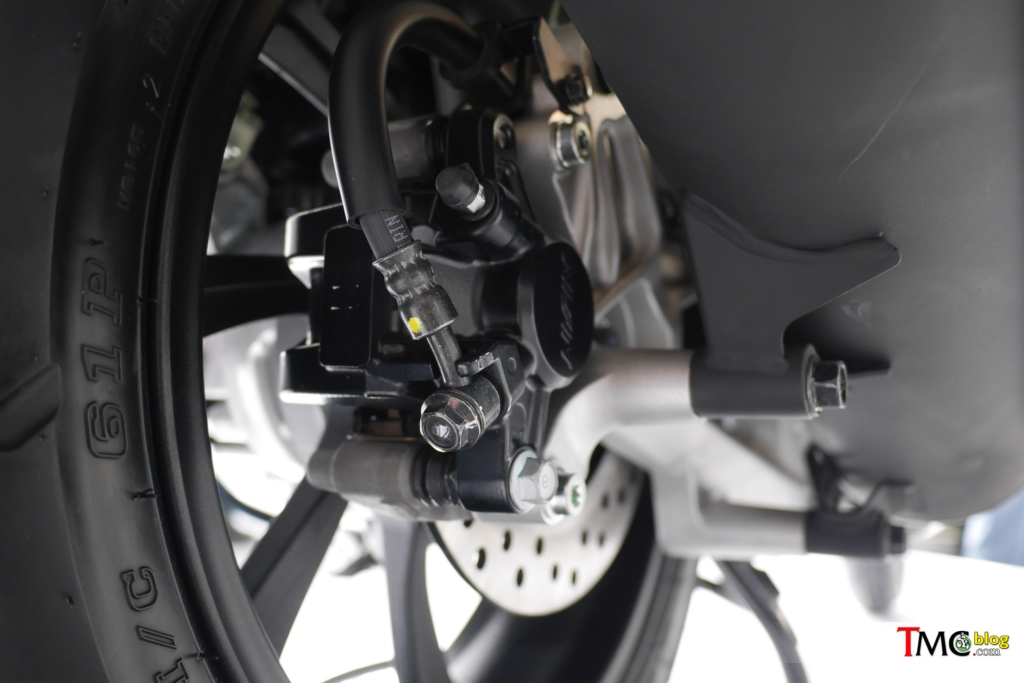

Disebut delay valve karena memang ada jeda perbedaan waktu ( walaupun cuma sedikit ) Dimana saat rem cairan rem dari master rem belakang dialirkan ke Delay valve lalu keluar via dua output . . satu ke rem belakang hydraulic yang satu piston, satu lagi mengalir ke satu piston rem depan yang berada di Posisi tengah . .. Sistem Rem CBS delay valve ini hadir di Motor seperti Honda PCX 150 MY 2018 Versi Indonesia
