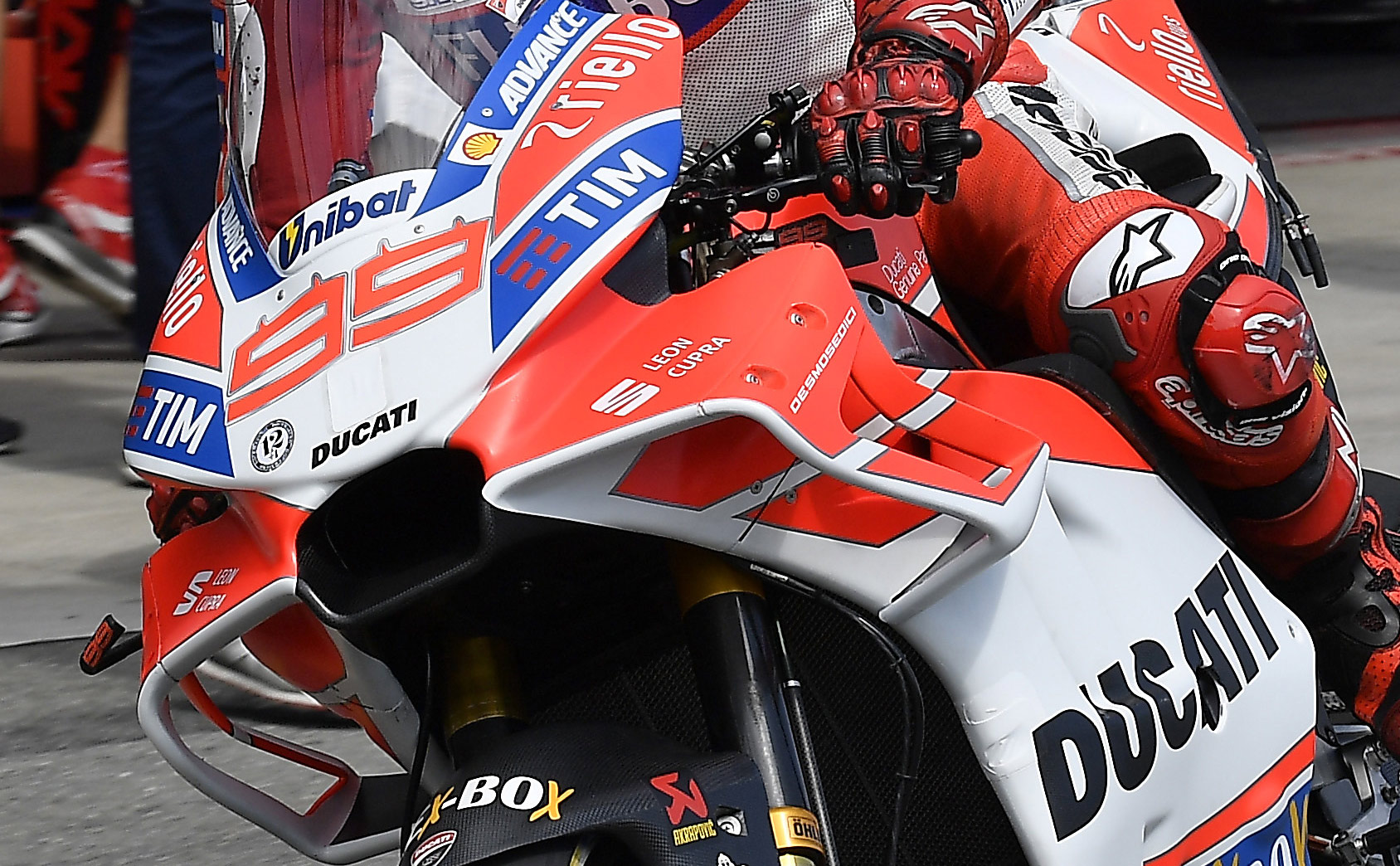

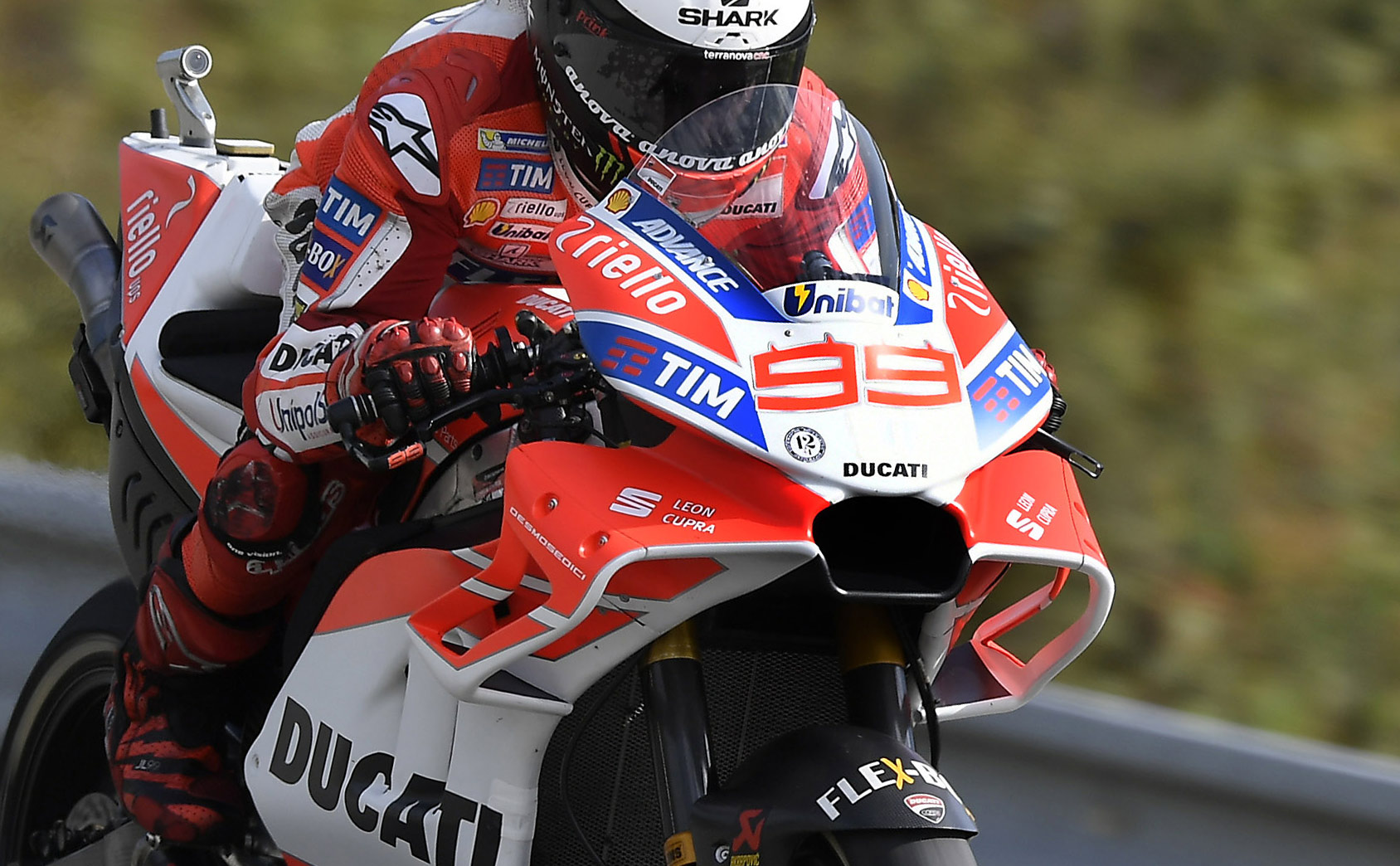

TMCblog.com – Bro sekalian, Akhirnya DI FP2 MotoGP Brno 2017 kemarin Jorge Lorenzo menjalani debut pertamanya menggunakan Desmosedici GP17 dengan desain Aero – Fairing ber-Inner winglet. Secara Umum, secara posisi dan basis Desain kalo menurut tmcblog yang dilakukan Oleh Ducati ya nggak berbeda jauh seperti apa yang dilakukan oleh Yamaha Dan Honda yakni menempatkan bagian Part Inner-winglet di sisi samping kiri dan Kanan fairing . .

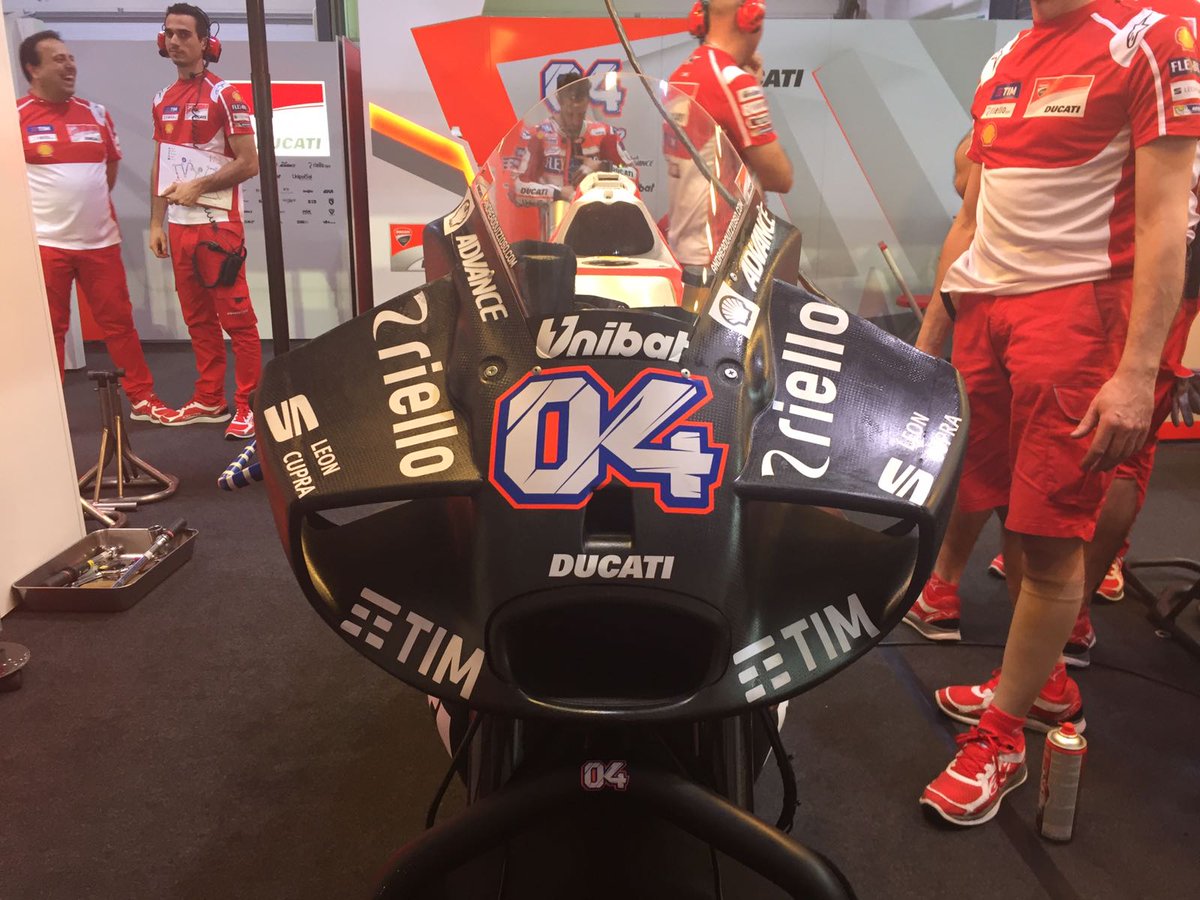

Namun tmcblog ada satu ‘kekonsistenan’ Ducati dalam mendesain ‘ winglet ‘ semenjak pertama kali mereka menggunakannnya ( dan sebagai pionir juga ) yakni Luasan dari Bilah ‘ sayap ‘ wingnya yang Lebar . . .coba bandingkan dengan fairing ‘ Hammerhead’ Ducati sebelumnya ?
Nahh, kalo melihat secara desain . .. ide utamanya antara ‘ hammerhead ‘ Fairing dan ‘Hamster ‘ Fairing untuk GP17 Juga nggak jauh berbeda buat tmcblog. Sama sama Luas . . Namun di Hammerhead posisi wing terlebar ada di posisi yang lebih tinggi . . . Posisi yang lebih tinggi ini lah yang mungkin jadi masalah di ‘ hammerhead’ . . . Menghasilkan downforce memang benar, namun juga menghasilkan efek friksi ( koefesien drag ) yang juga lebih besar dan akibatnya bisa mengebiri top speed sampai 10 km/jam lebih rendah.
Seperti kita ketahui di pembahasan 4 variabel penentu variabel downforce dari Winglet . . . dalam prinsip Fisika Bernoulli, Rumus antara downforce dan lift-force di aerodinamika itu mirip . .. Rumus gaya angkat/ Lift itu adalah
dimana :
- Cl : Coefesient of Lift yang berhubungan lurus dengan Angle of Attack, kemiringan dari sudut dari bilah wing
- 1/2ρ : Densitas ( kerapatan udara )
- v : Speed ( kecepatan )
- S : Luas dari sayap
Dari Rumus di atas Hubungan antara Gaya Downforce dengan luasan dari permukaan sayap adalah berhubungan linear/ lurus . . dalam artian semakin luas, maka downforce ( gaya tekan ke bawah ) akan semakin besar . . . dari beberapa tahun terakhir di MotoGP Ducati selalu membuat winglet dengan luasan yang benar benar serius . . alias umumnya lebih luas daripada winglet yang dipakai Pabrikan Lain . .

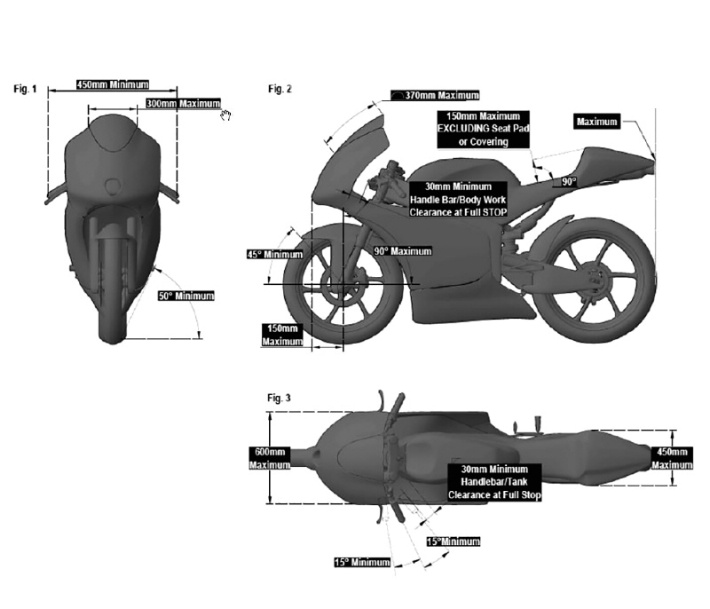

Nah seperti kita ketahui juga dalam regulasi MotoGP ada yang namanya lebar Fairing maksimum ( lihat Gambar di atas ) Yang angkanya adalah 600 mm atau 60 cm dan ini lah yang menjadi handycap awal Ducati dalam mendesain sebuah winglet yang lebar . .. dan kalo sudah dipakai di FP2 artinya sudah ter-homologasi . . artinya Komisi teknik MotoGP sudah menganggapnya lulus soal regulasi dimensi. Dall Igna Pun harus putar otak . . Nowonder ia bilang bahwa Cost untuk mendesain Aero-Fairing ( terutama yang hammerhead) itu gede banget.

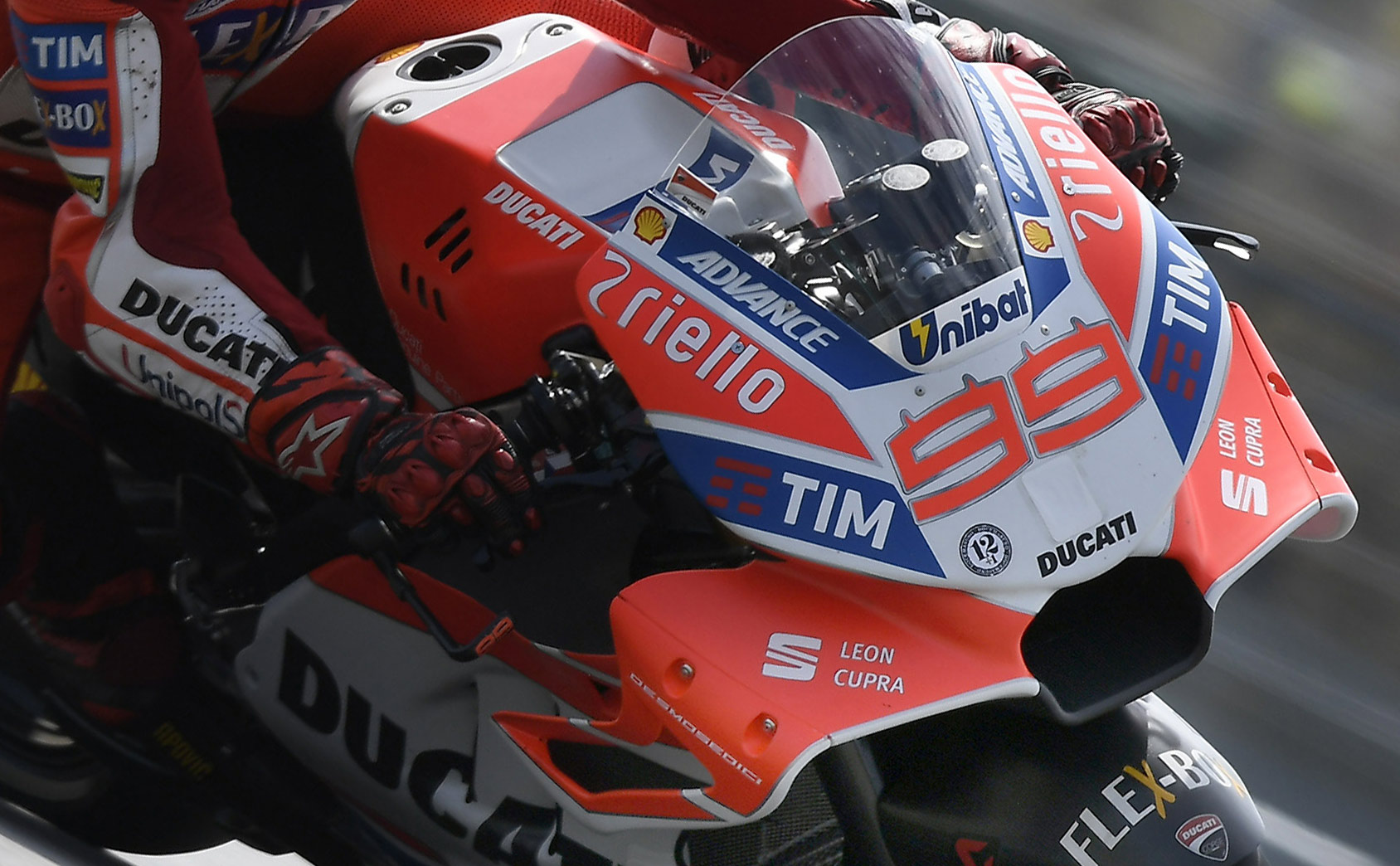

Dan untuk membuat permukaan winglet yang lebar maka bagian front fairing harus mengalah. Bagian Front Fairing Harus diet, Harus singset, harus lebih kurus, harus lebih kecil dari pada desain awal Desmosedici GP16/17.Dan secara umum , menurut tmcblog dimensi Volume bagian dalam dari front fairing di ‘ Hammerhead ‘ kurang lebih sama dengan Volume bagian dalam dari front fairing yang baru.

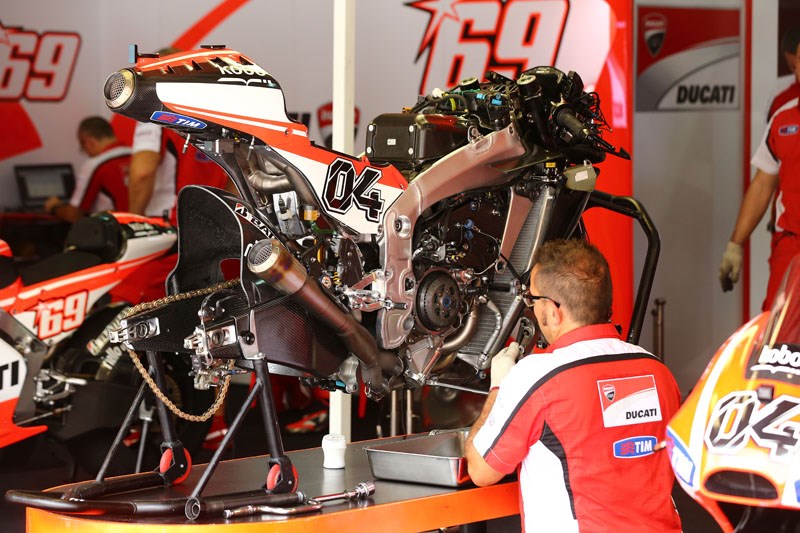

Di dalam Front fairing tentu banyak banget peralatan baik ituyang bersifat mekanis maupun elektronik . . . solusinya . . sebagian part tersebut harus di pindah/ relokasi . . . pindah kemana ?

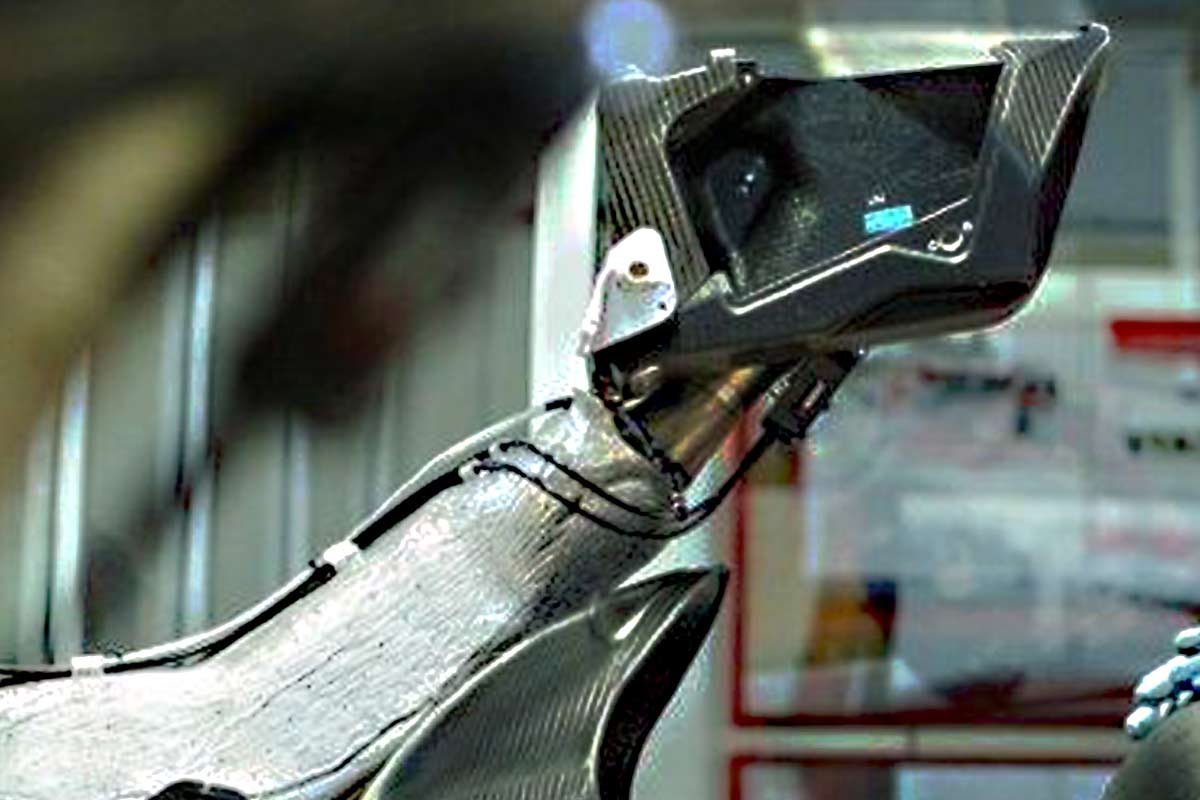

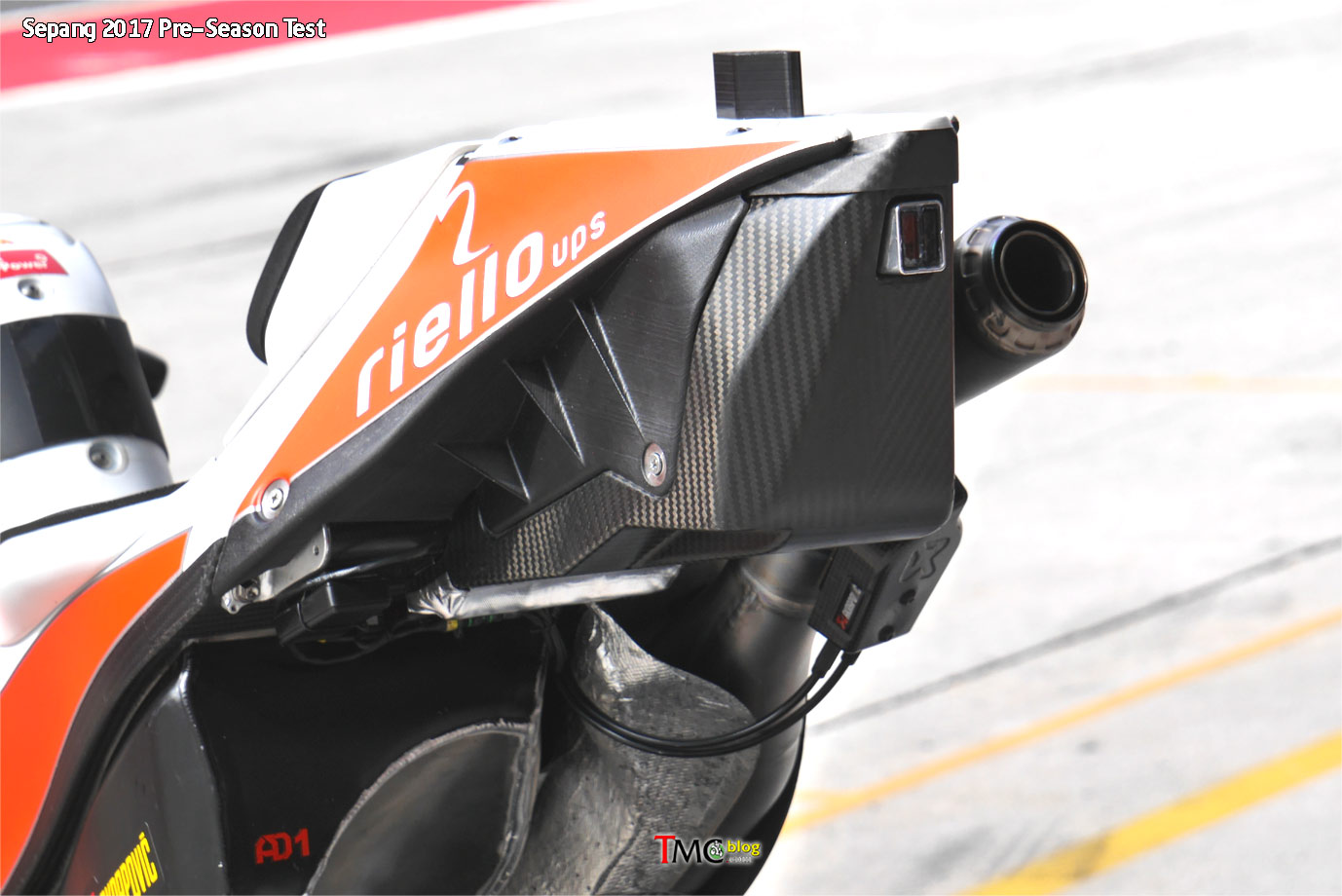

Semenjak awal Ducati sudah memberikan Clue yakni kehadiran ‘ Salad box ‘ di bagian buritan dari Desmosedici GP17 . . . sampai saat ini isi jelas dari salad box belum terbuka jelas, hanya sempat tmcblog memperoleh info bahwa SaladBox mirip sebuah box bagasi ( lihat gambar di atas ) . . . namun bagi tmcblog, jawaban terlogis adalah sebagai tempat relokasi part yang awalnya di tempatkan di front fairing . . .

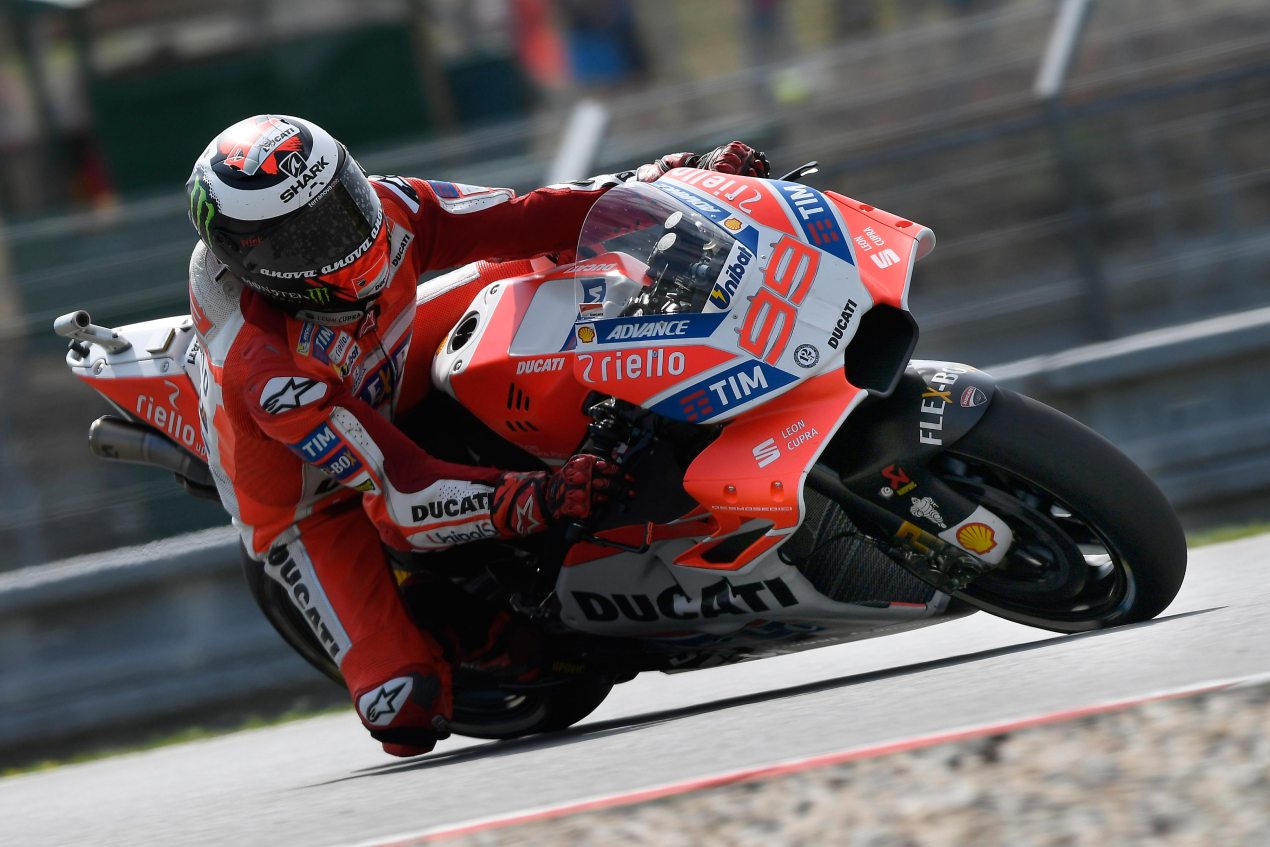

Oke sekarang pembahasan mengenai apakah New Aero Fairing Ducati GP17 legal atau nggak sudah terjawab, lalu mengenai analisa sebab musabab desain sudah juga bisa di tebak . . lalu sekarang tinggal bagaimana Hasilnya . . Jorge Lorenzo mengaku baru menggunakan faring ini selama 5 lap saja dan ia mengaku ada potensi kedepan yang menarik walaupun di kesempatan 5 lap tersebut ia hanya merasakan improvement sedikit saja. Menariknya Lagi Dovizioso yang tampil tercepat di FP2 Brno tanpa menggunakan inner winglet . . silahkan dikunyah kunyah dan semoga berguna
Taufik of BuitenZorg
