TMCBLOG.com – Sobat sekalian, sambil menunggu sekuel ke 9 dari sejarah motor pertama masing-masing pabrikan di ajang MotoGP yang belum rampung, hari ini kita longkap dahulu ke pembahasan seri selanjutnya dari perkembangan motor prototipe Yamaha YZR-M1. Jika dalam artikel terdahulu kita sudah bahas mengenai motor pertama Yamaha di MotoGP, saat ini mari kita simak salah satu tonggak sejarah kebangkitan kembali Yamaha di era balap motor prototipe modern 4 tak ini. Era 2004 adalah era yang cukup signifikan perubahan dari Yamaha, baik motornya maupun sumber dayanya. Mulai dari kehadiran Masao Furusawa yang merupakan bapak dari mesin Crossplane Crankshaft M1 sampai kedatangan Valentino Rossi dari Honda kala itu.

Masao Furusawa hadir membawakan konsep baru mengenai firing order dan penggunaan valve di mesin 4 silinder segaris Yamaha M1. Namun begitu Furusawa masih ingin tahu apakah Vale setuju dengan konsepnya sehingga pada test pra-musim pertama Rossi di Yamaha ia mencoba 4 unit model Yamaha M1 dengan perbedaan sebagai berikut;

  • T1 : 4 silinder segaris, 5 Valve per-silinder firing order 180ΒΊ
  • T2 : 4 silinder segaris, 5 Valve per-silinder firing order Crossplane
  • T3 : 4 silinder segaris, 4 Valve per-silinder firing order 180ΒΊ
  • T4 : 4 silinder segaris, 4 Valve per-silinder firing order Crossplane

Singkat kata akhirnya Valentino Rossi saat itu memilih T4 sebagai basis Yamaha M1 untuk musim kompetisi 2004. Secara umum jika dibandingkan dengan M1 generasi awal 2002-2003, maka M1 Furusawa sedikit lebih besar dari segi setup sasis. Dibandingkan M1 generasi pertama, fork suspensi depan lebih panjang 25 mm begitu pula swingarm-nya yang Untuk pertamakalinya mengadopsi Model Under-Braced, pertama dan Pionir buat MotoGP.

Adalah Jeremy Burgess yang hadir bedol desa dari Honda ke Yamaha bareng semua crew-nya menemukan masalah Yamaha untuk pertama kali perihal sasis. Burgess saat itu bilang “Valentino tidak mengerti kenapa ia tidak bisa melakukan (pengereman) di Yamaha seperti yang ia lakukan saat di Honda. Lalu kami mengerti bahwa Yamaha terlalu rendah. Yamaha tidak bisa memindahkan bobotnya ke depan saat melakukan pengereman. Honda membebankan roda depan, membebani karet roda depan ke aspal sehingga membuat area kontak meluas. Ini akan membuat pembalap bisa menambah besar pengereman dan juga area kontak.”

Di tahun 2004, selain perubahan jumlah valve dan firing order, Yamaha M1 2004 juga menghadirkan perubahan di sistem asupan bahan bakar yang awalnya sistem fuel injection yang berasal dari Yamaha R7 750 cc ke sistem katup kupu-kupu ride by wire. Namun ada satu hal yang belum sempat dilakukan Furusawa karena kehabisan waktu yakni Valvetrain masih menggunakan rantai saat menyalurkan putaran crankshaft untuk menggerakan Camshaft. Sepeti kita ketahui sistem rantai kamprat atau yang dikenal dengan rantai keteng ini punya keterbatasan tidak akan kuat digeber pada RPM tinggi . . .

Namun begitu dengan segala keterbatasan yang ada selama dua tahun pertama Rossi bersama Yamaha, tahun 2004 dan 2005 ia meraih gelar juara dunia, sebuah effort Vale, team dan Yamaha yang akan terus dikenang sebagai upaya membangkitkan Yamaha from Zero To Hero. Silahkan simak beberapa galeri foto detail dari Yamaha YZR-M1 2004. Semoga bisa menghibur sobat semua di kala masa outbreak kali ini.

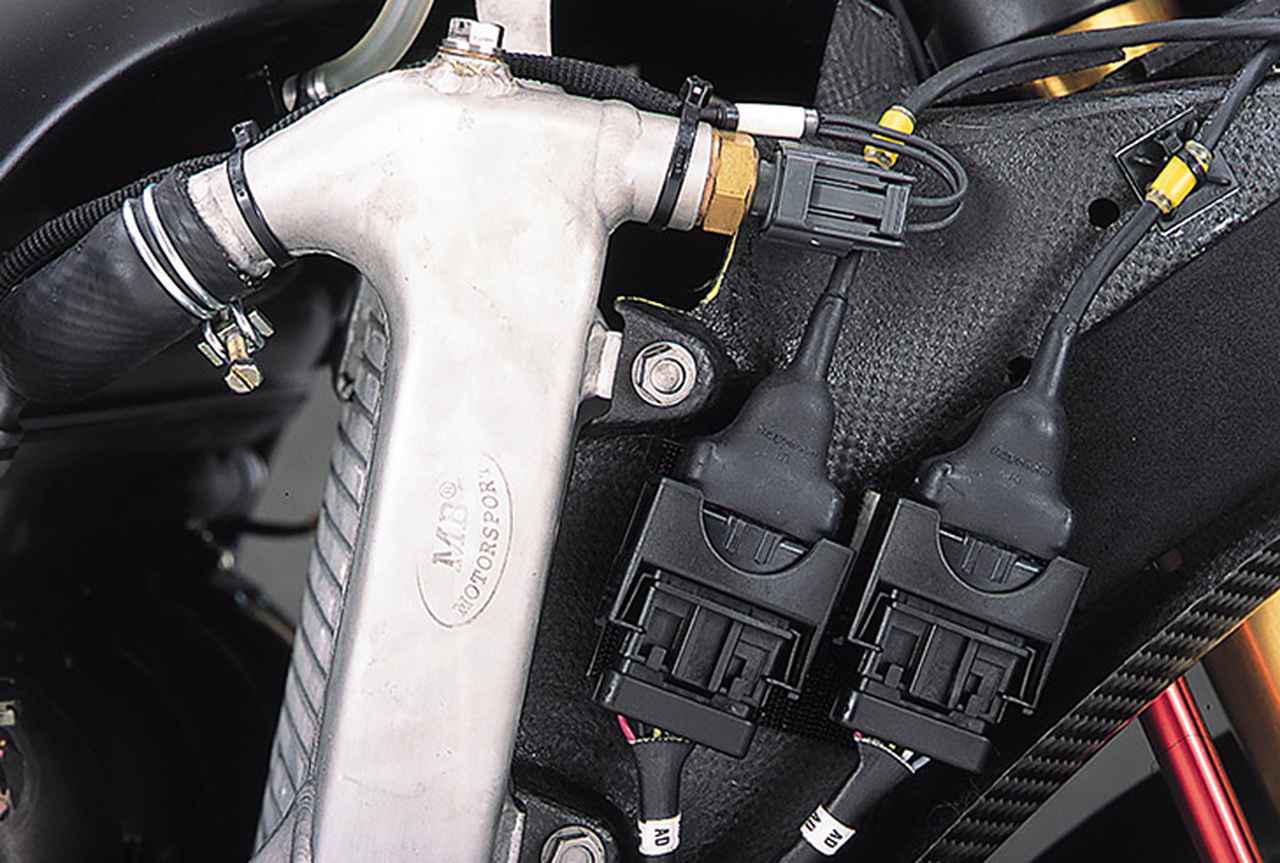

MB Italia bertanggung jawab atas pembuatan radiator Yamaha M1 2004. Lubang berJari-jari besar disediakan di tepi atas pemasangan selang yang bertujuan untuk sirkulasi cairan pendingin yang lancar.

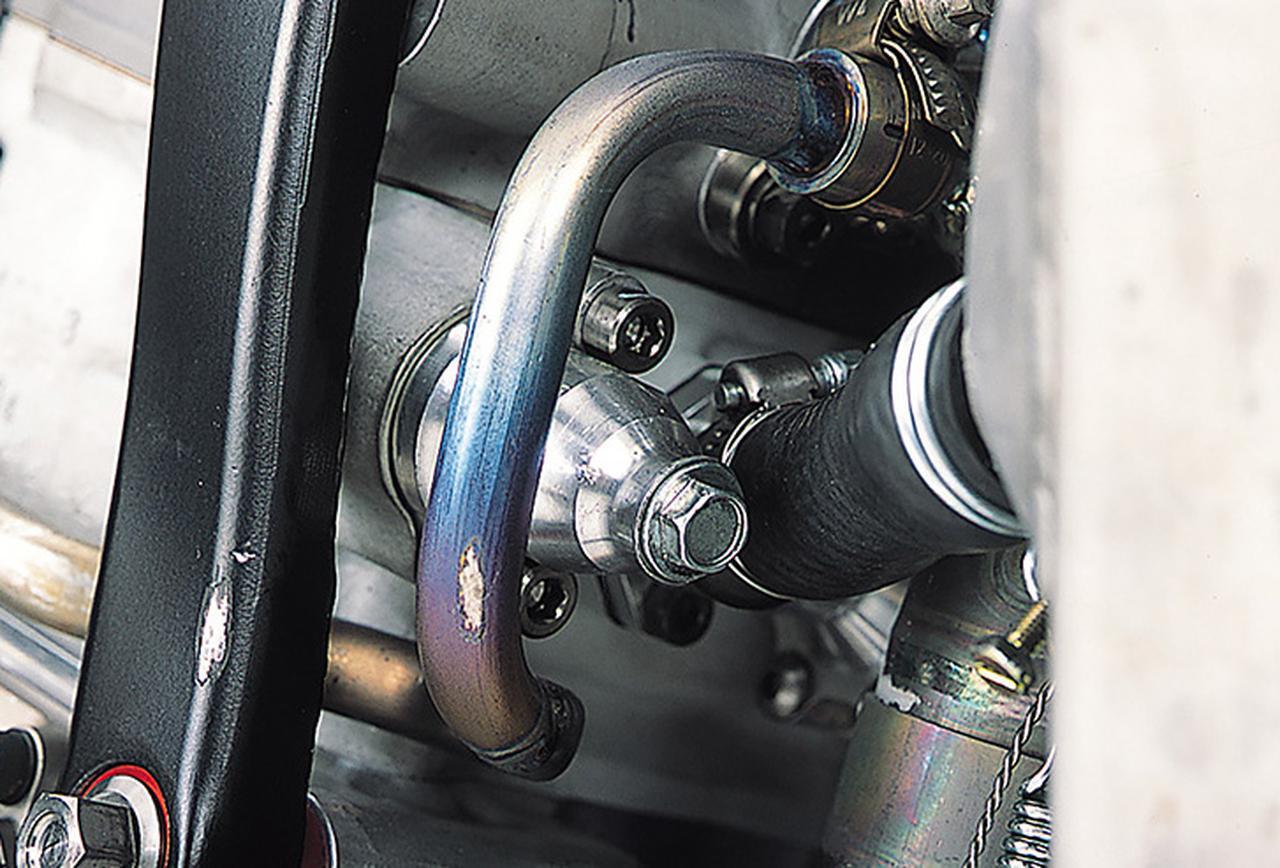

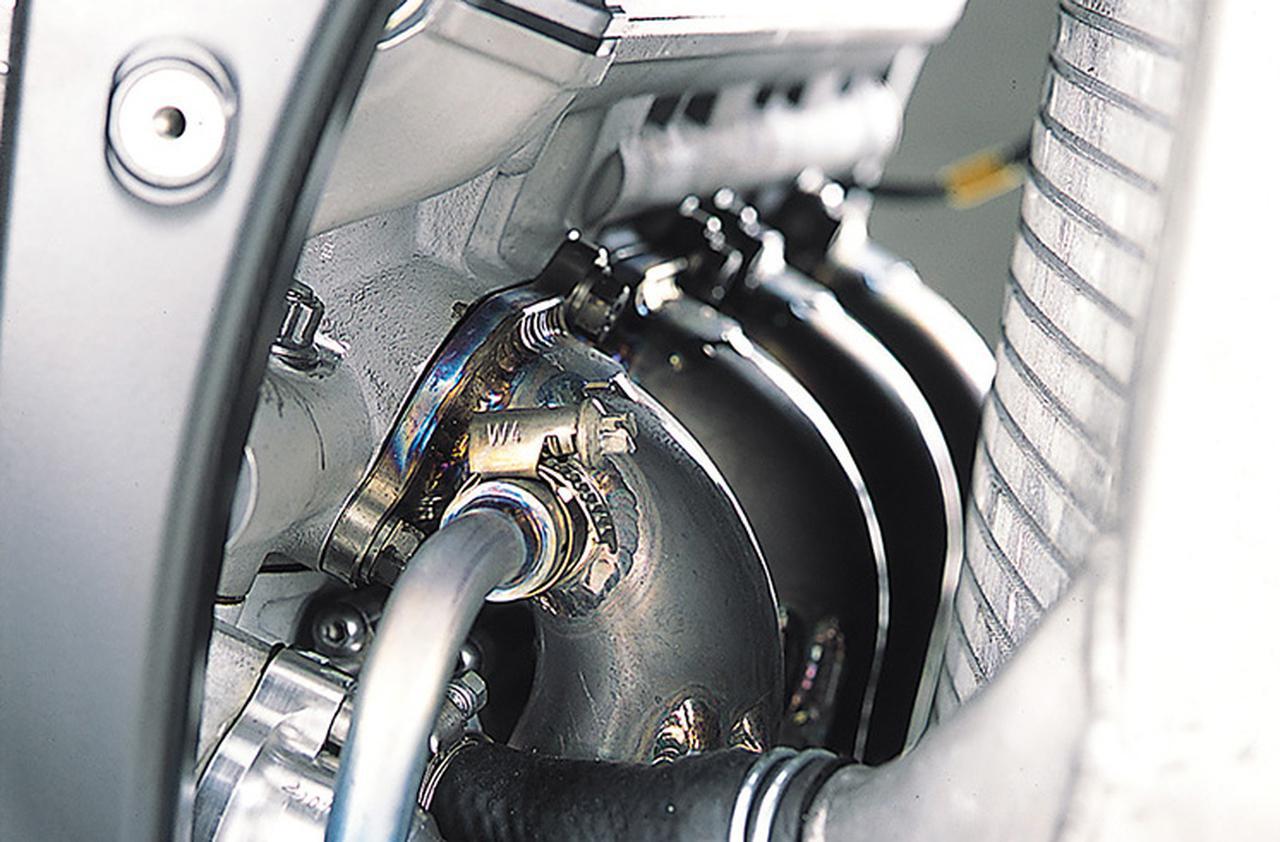

Dua foto di atas memperlihatkan bahwa ada pipa kecil menghubungkan pipa knalpot 1 dan 4. Model ini bekerja dengan prinsip fisika Bernauli antara pressure dan kecepatan aliran gas. Kapan-kapan kita bahas di Tech Talk πŸ˜€

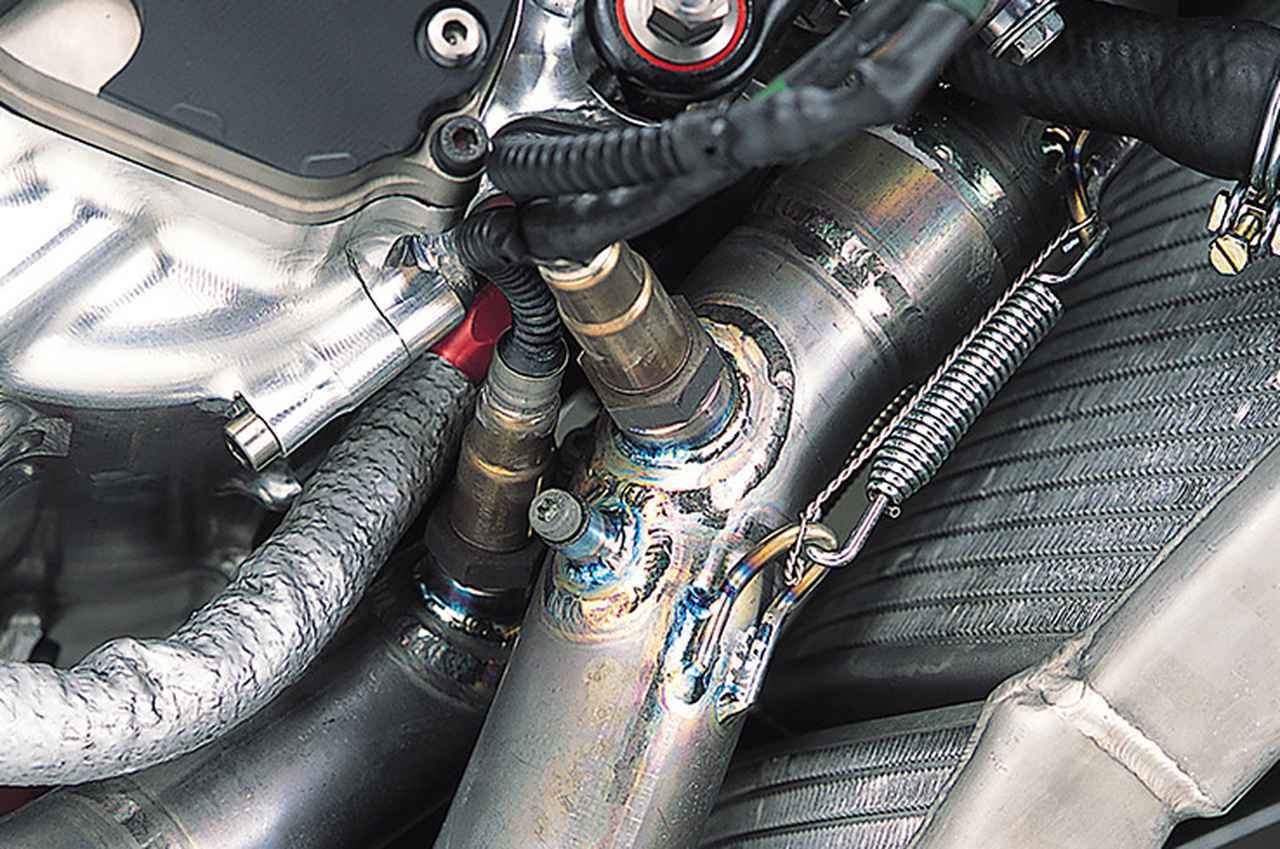

Setiap silinder menghadirkan sensor untuk mengukur AFR (mungkin O2 sensor yah)

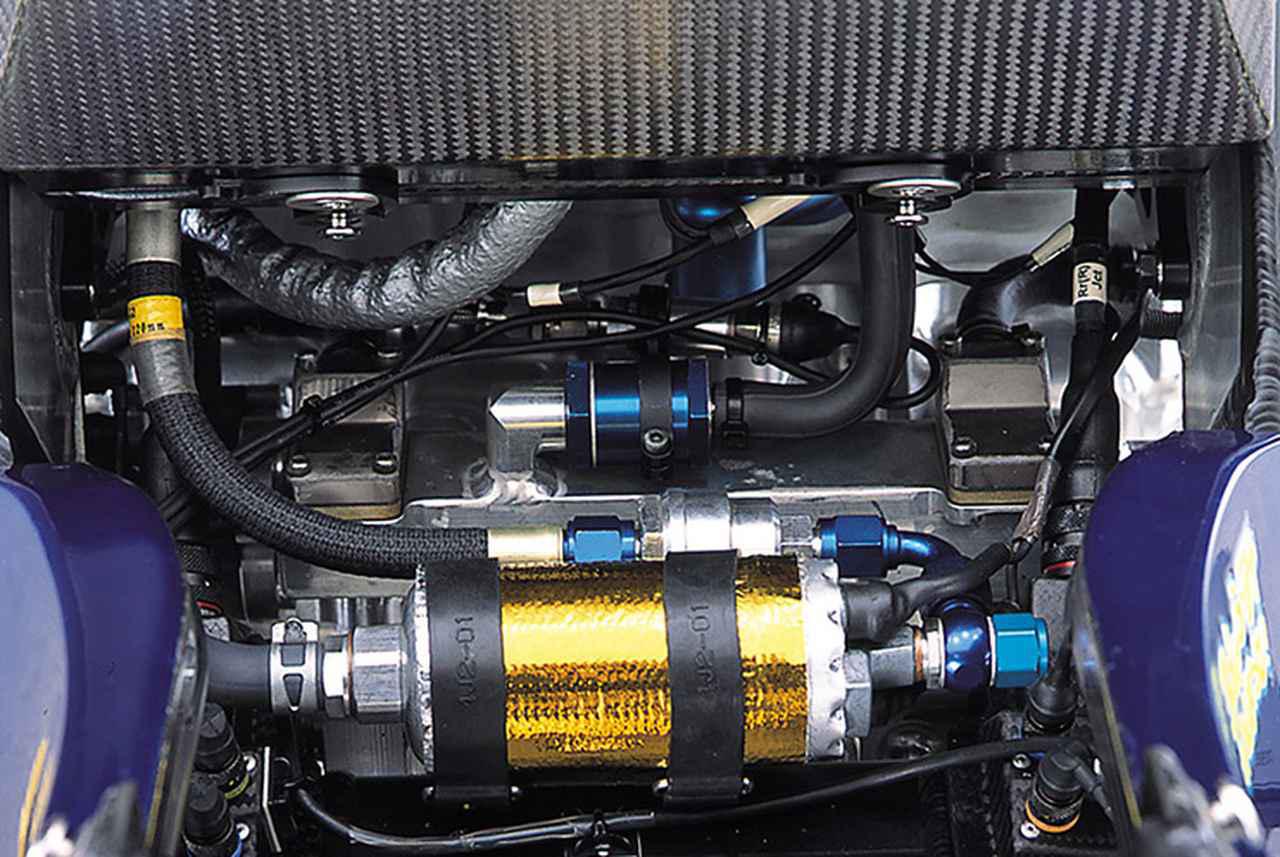

Tabung yang dilapis tape berwarna emas adalah bentuk Fuel Pump Yamaha M1 2004 yang berjenis Electromagnetic Fuel Pump.

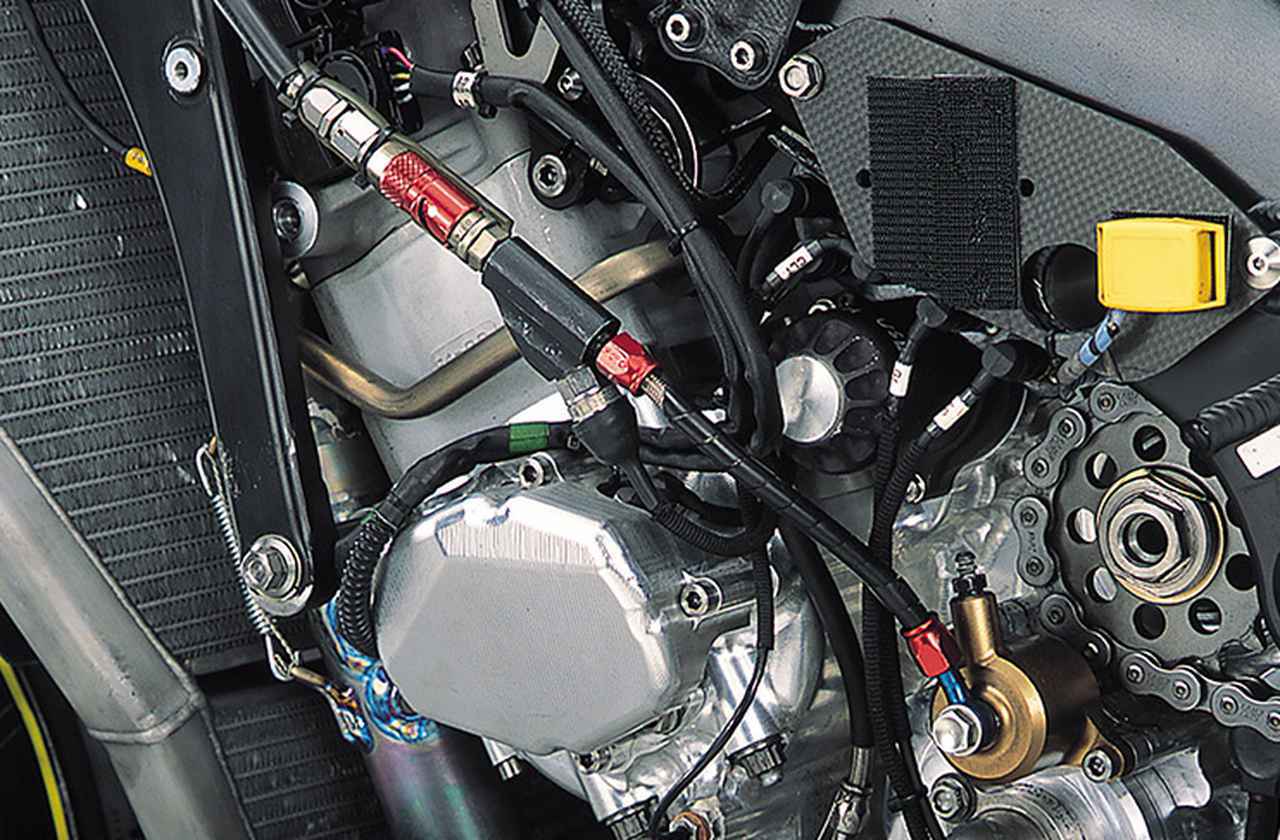

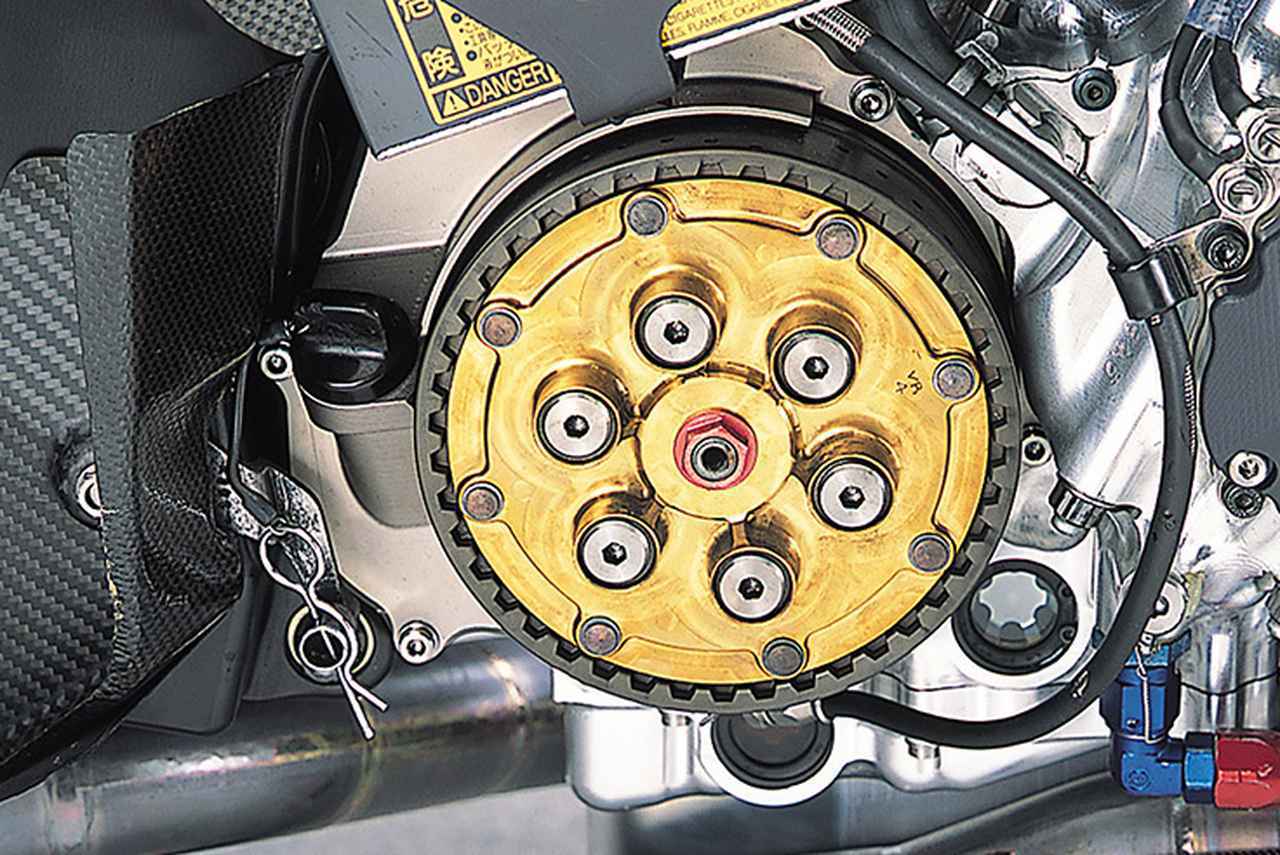

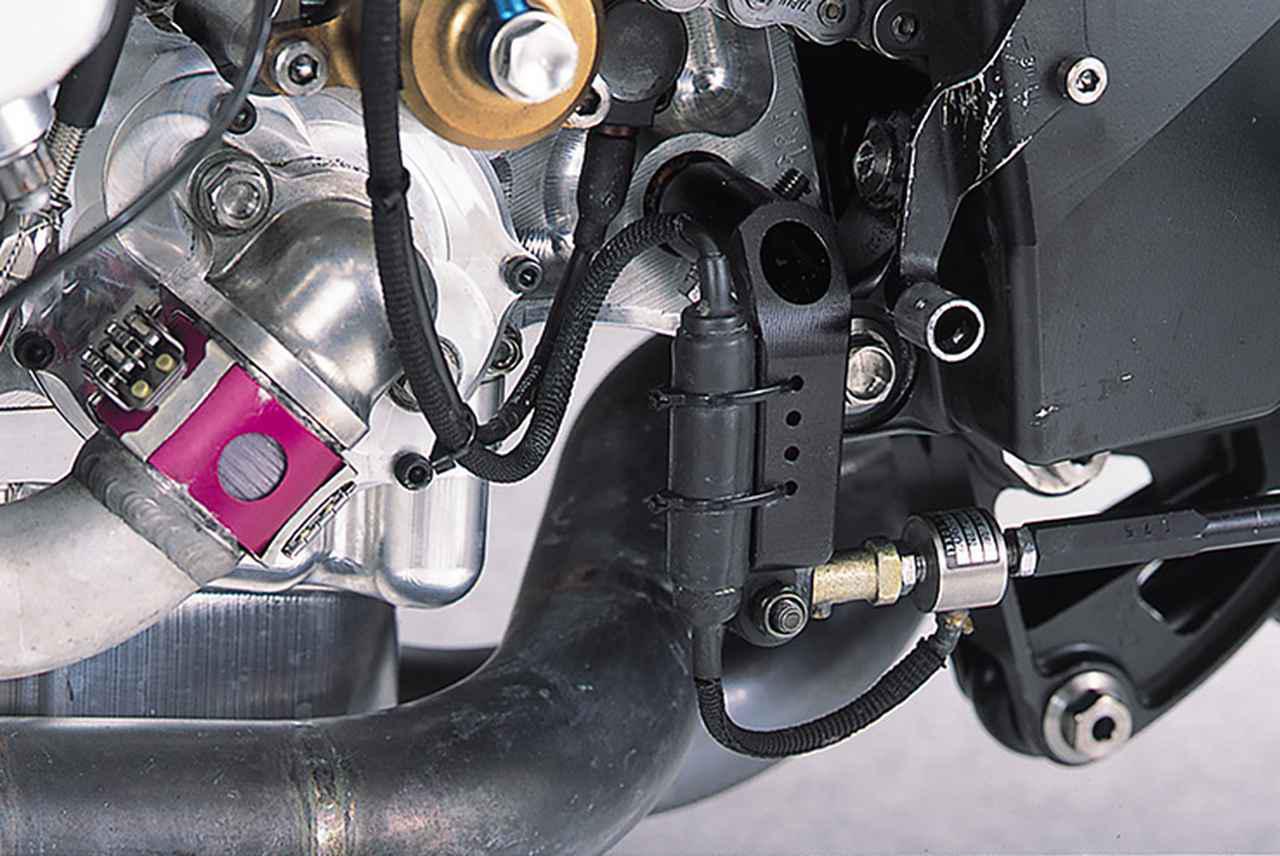

Sistem pengoperasian kopling Yamaha YZR-M1 2004 sudah menggunakan hidrolik. Namun zaman itu belum terlihat adanya sensor torsi.

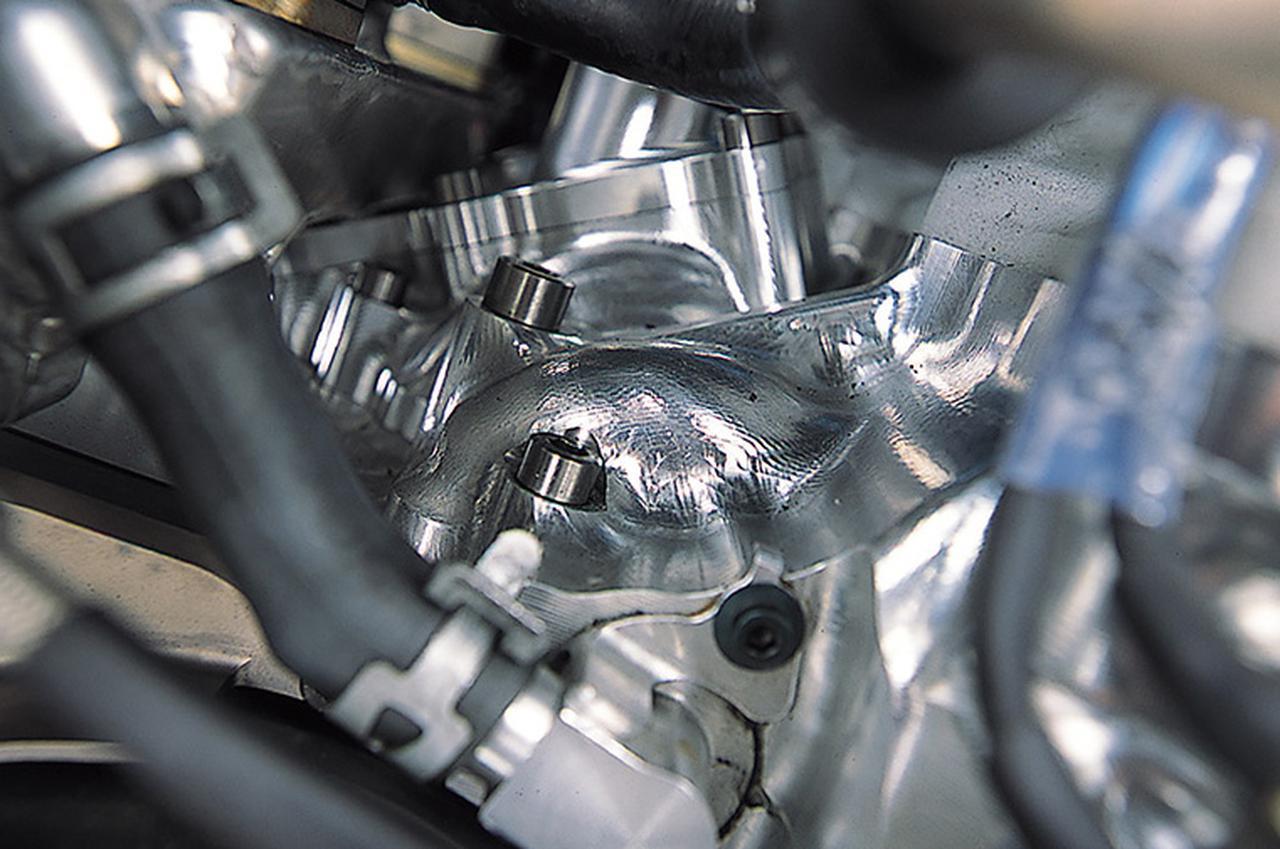

Foto water pump Yamaha M1 2004 yang memompa coolant keluar masuk silinder dan radiator.

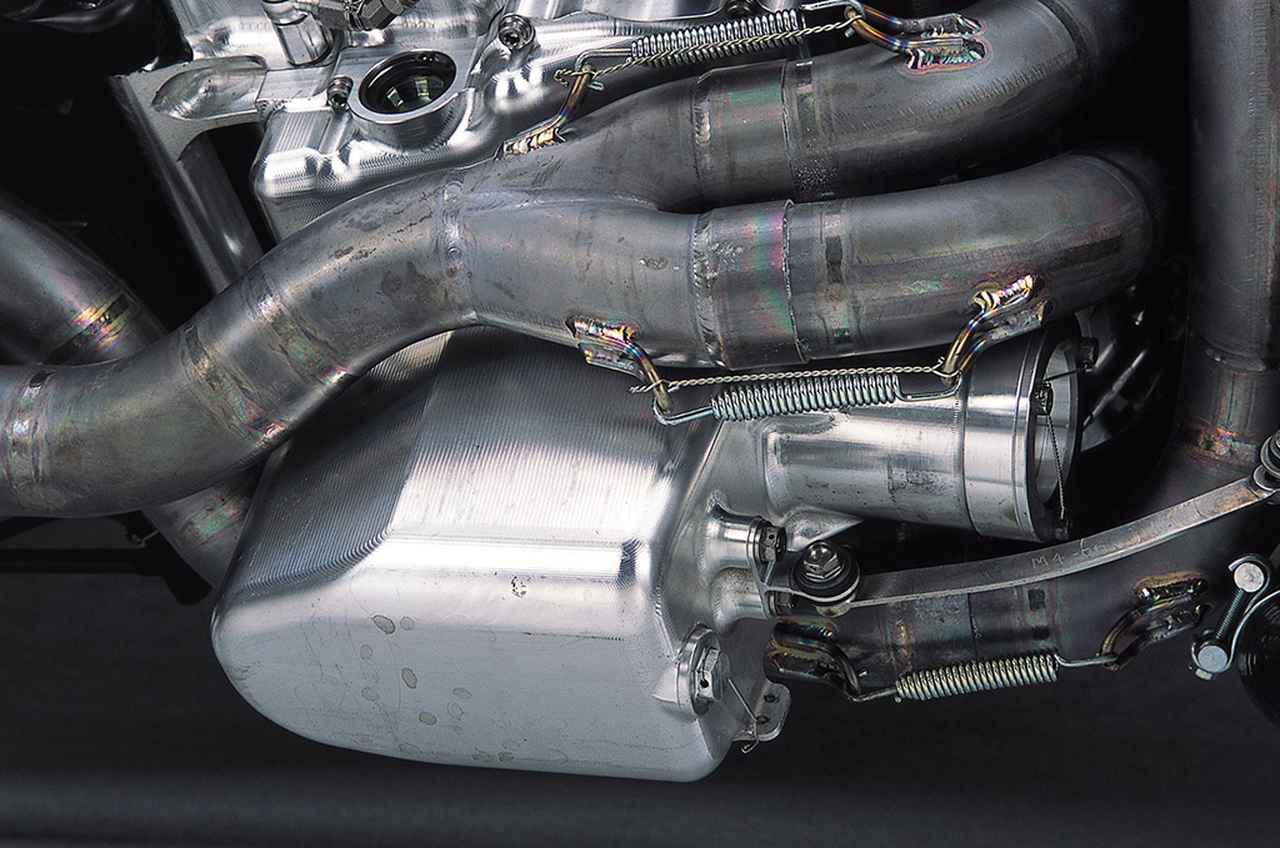

Ini adalah gambaran bentuk bak oli dari Yamaha M1 terlihat juga dari gambar tersebut bahwa konfigurasi muffler-nya 4 – 2 – 1.
