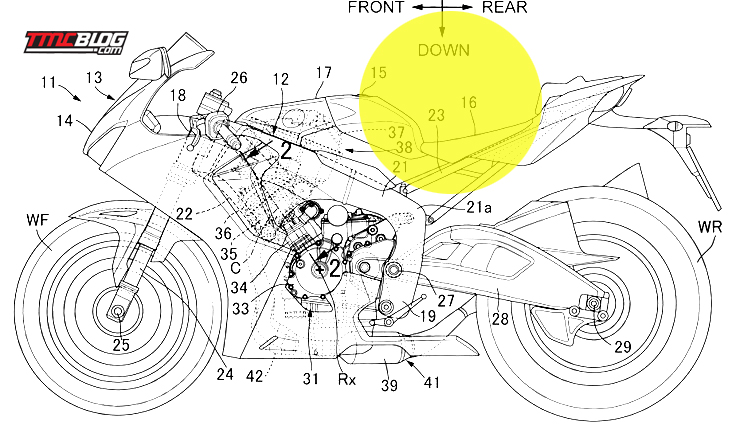

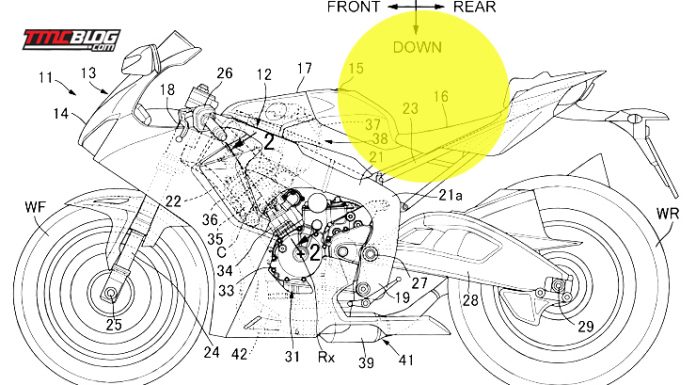

TMCBLOG.com – Honda telah merilis Honda CBR1000RR-R Fireblade dengan segala Keterbaruannya. namun Bukan berarti mereka berhenti sampai di sana dalam pengembangan Motor sport bike Flagship ini. Baru baru ini saja Ketahuan bahwa Hodna tengah berencana mengembangkan Superbike dengan sistem pengapian Model Formula 1 dengan Pre-Chamber Combustion . ..

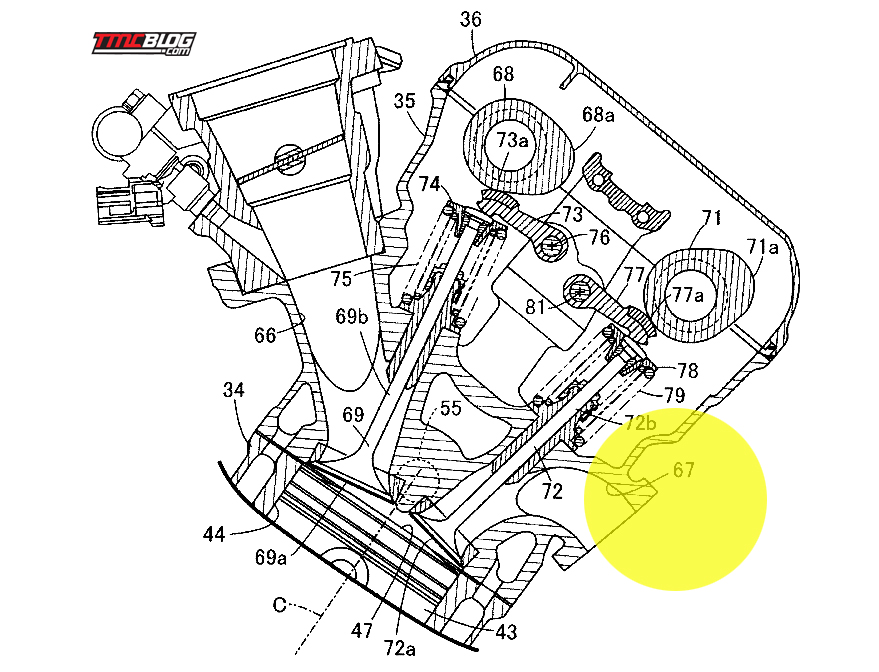

Apa Itu – Pra-Chamber Combstion ? Jadi Gini pada mesin biasa Pembakaran yang terjadi di Ruang bakar pada salah satu siklus Mesin 4 tak hadir setelah Campuran Udara dan Bahan bakar memasuki ruang bakar, dimampatkan dengan Rasio Kompresi tertentu lalu dibakar dengan satu percikan yang keluar dari Busi . . Biasannya percikan api dari busi tersebut langsung menyambar campuran di dalam Ruang bakar, Namun pada sistem Pre-Chamber combustion tidak begitu . . .

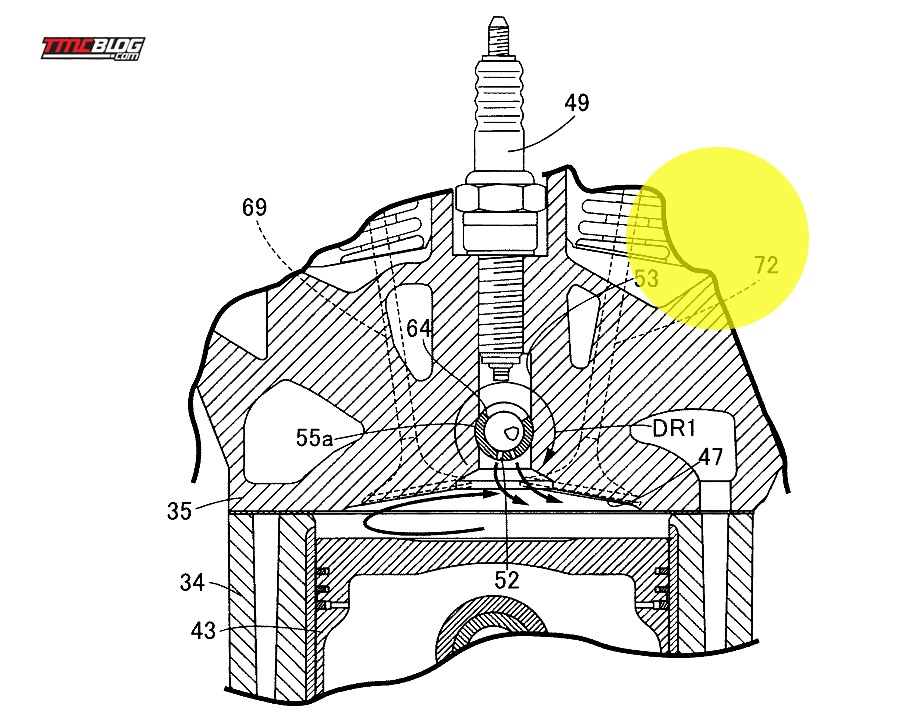

Jadi pada sistem Pre-chamber Combustion, Pecikan api dari Busi lebih dahulu menyambar satu kantong (chamber) yang sangat kecil berisi campuran Udara – bbm Yang bersifat Kaya ( rich ) atau secara umum Porsi bbm nya blebih tinggi dari rasio stoikiometri ideal – 14,7: 1 – udara : bahan bakar.

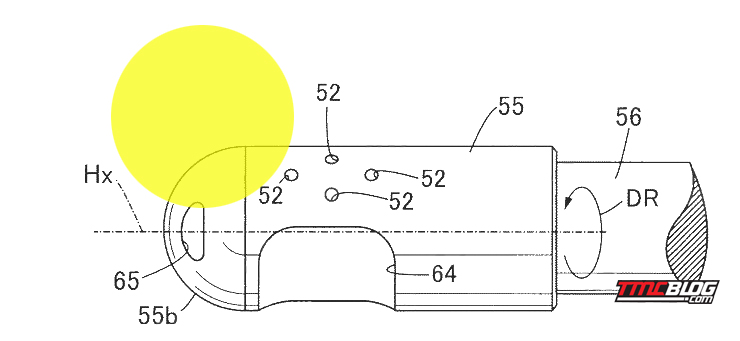

Di Chamber kecil ini ini ada semacam lubang lubang Jet kecil dimana dari lubang ini lah keluar semburan jet pembakaran ini menyambar bagian ruang bakar utama – yang diisi dengan campuran yang jauh lebih lean – untuk memberikan efek pembakaran yang tanpa menyebabkan knocking. Hasilnya adalah mesin yang lebih bertenaga, lebih bersih, dan lebih ekonomis.
Latar belakang dari sistem ini adalah sebagai berikut. Secara teori rasio stoikiometri yang ideal dari campuran Uara – bbm mencapai 14,7: 1 . namun itu Teori ideal, pada kenyataannya mesin biasanya bekerja dengan campuran udara – Bbm yang lebih ‘kaya’ ( rich ) dari itu (yaitu dengan lebih banyak bahan bakar) untuk menjaga suhu silinder tetap rendah dan untuk mengurangi kemungkinan Knocking atau detonasi – yang terjadi ketika campuran di ruang bakar meledak, bukan terbakar secara terkontrol. Afek dari Ledakan yang berasal dari knocking dapat mengurangi tenaga dan bahkan melubangi piston dalam skenario terburuk.

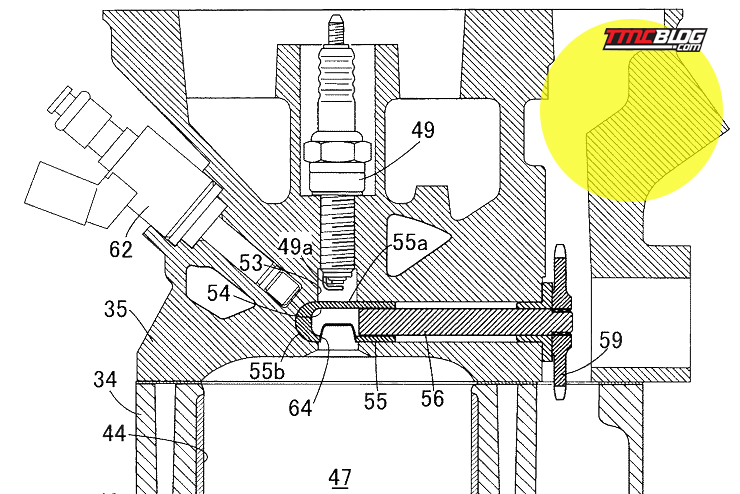

Oh Ya jika Regulasi Formula 1 Hanya memperbolehkan menggunakan 1 Injector per silinder pada sistem Pre-Chamber Combustionnnya, pada Sistem yang dirancang honda mereka mencari jalan yang lebih mudah yakni dengan menggunakan Dua Injector. Injector pertama adalah injector biasa yang menyemprotkan bahan bakar untuk dicampur udara dari TB ke ruang bakar Via Pintu berupa Valve. Sementara Injector kedua dipergunakan Untuk menyemprotkan bbm ke Pre-chamber ( chamber kecil ) . .
Ini penting banget dibedakan karena kedua Injector tugasnya berbeda. Dimana pada Pre-Chamber Semportannya harus Kaya bbm sementara sementara di ruang pembakaran utama harus lean untuk menghasilkan mesin yang bertenaga, irit, serta sekaligus Ramah Lingkungan.
Taufik of BuitenZorg | @tmcblog
