TMCBLOG.com – Artikel ini mencoba mengupas apa yang sudah sempat ditulis Oleh akun twitter @F1DataAnalysis dalam sebuah Threat Tweet beberapa hari yang lalu dimana menurut kami menarik untuk dicoba disampaikan Ulang dalam Bahasa Indonesia untuk memperluas pengetahuan geometri Kendaraan ( Khususnya Formula 1) yang bisa membantu Stabilitas dan Efesiensi Aerodinamika saat Pengereman (Under Braking )
Under-braking sendiri menjelaskan bagaimana hadirnya transfer ( perpindahan) Bobot beban yang terjadi dari ban belakang ke ban depan kendaraan sehingga Ban depan menopang jauh lebih banyak Bobot. Nah setiap kendaraan baik itu Motor maupun Mobil memiliki Titik Pusat Massa ( CoG ) Yang lebih tinggi dari permukaan Tanah sehingga kehadiran Transfer Bobot dari belakang ke Depan akan cenderung membuat kendaraan berada dalam Kondisi kalau dalam Kasus ekstrim MotoGP adalah Stoppie. Fenomena ini dalam dinamika Kendaraan disebut menghasilkan ‘sudut pitch’ atau bahasa kita enaknya apa ya? Sudut Nungging ?
Nah Biasanya kasus di Mobil mobil Formula 1 itu tidak seekstrim Motor MotoGP. Mobil memiliki jarak sumbu roda yang lebih panjang dan Pusat Massa yang lebih rendah. Dua variabel ini akan membuat ban belakang tetap bersentuhan dengan tanah walau terjadi transfer Bobot dari belakang ke depan.

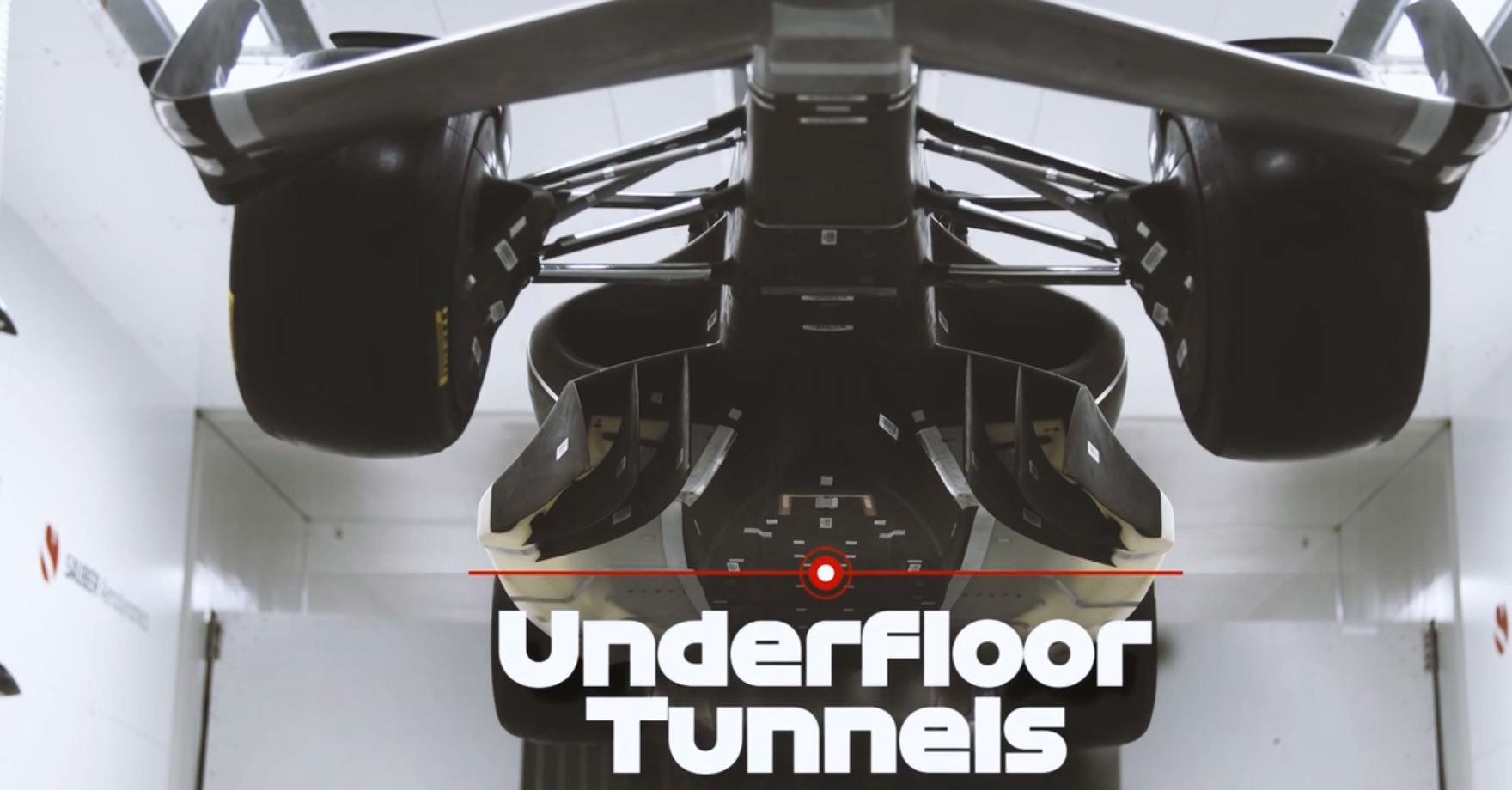

Nah Mobil Mobil Formula 1 saat ini memiliki Tunnel Tunnel ( diffuser) di Kolongnya untuk menghasilkan Ground Effect yang secara umum fungsinya mirip seperti fairing berceruk ala Aprilia RS-GP atau Down-wash Duct ala Ducati Desmosedici . . menghasilkan Downforce. Nah Downforce yang dihasilkan oleh Ground Effect Floor dari Mobil F1 umumnya diposisikan lebih ke belakang dari Titik Pusat massa (CoG) dari Mobil. Dan Bersama dengan faktor Downforce lain seperti Wing belakang Mobil, hal ini akan membuat mobil bisa stabil pada kecepatan tinggi, saat pengereman dan saat melibas tikungan cepat.
Jika sudut Pitch lebar, Saat pengereman, perubahan pitch menggeser titik penerapan downforce ke depan: sayap depan semakin dekat ke tanah, menghasilkan lebih banyak downforce; diffuser ground effect Lantai Mobil malah berkurang downforce. Akibatnya? mobil bisa menjadi tidak stabil saat melakukan Hard Braking alias Godek Godek.

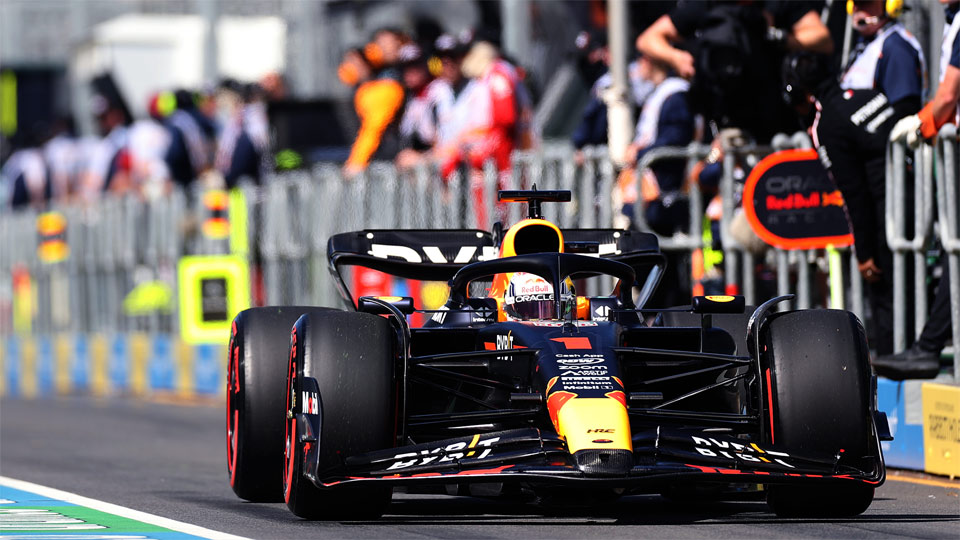

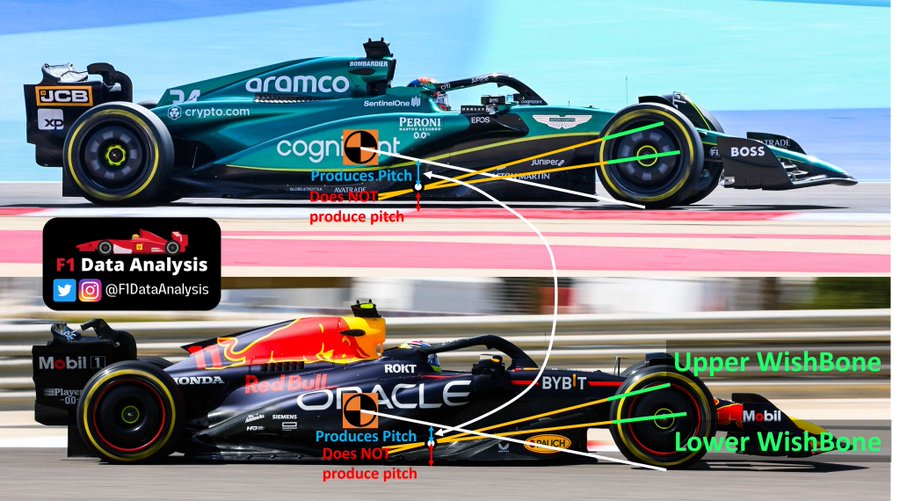

NAAHH, Di sinilah Setup geometeri anti-dive ‘ekstrim’ RedBull berperan: pada Desain Mobil Red Bul RB19 Kemiringan Perpanjangan dari dua batang wishbone suspensi depan khas berpotongan tepat di bawah CoG . . atau Jaraknya tidak jauh dari CoG. Dengan cara ini, hanya sebagian dari transfer beban yang menghasilkan pitch ( sudut Nungging ke depan ) . . . atau bisa dibilang Pitch akan kecil. Yang terlihat Oleh Kita dari samping secara fisik, Mobil tetap hampir ‘datar’ saat hard Brake yang akhirnnya membuat Downforce aerodinamika yang dibentuk oleh Diffuser lantai Mobil Tetap Efektif dan efesien.
Taufik of BuitenZorg | @tmcblog
