TMCBLOG.com – Bicara soal sistem variasi bukaan klep (valve) dengan nama Variable Valve Timing (VVT) untuk superbike terakhir kita pernah membicarakan Suzuki yang membenamkan model serupa (Suzuki Racing Variable Valve Timing/SR-VVT) di mesin inline-4 dari GSX-R1000RR mereka. Nah via MCN, baru-baru in Aprilia kedapatan mendaftarkan paten desain jenis sistem serupa namun untuk mesin V4 mereka.

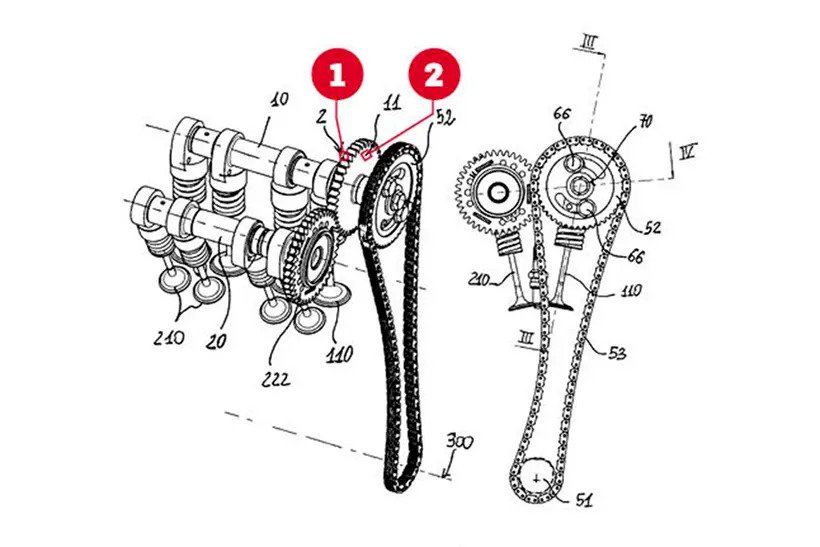

Seperti sobat bisa lihat pada gambar atas, di belakang sproket camshaft (No. 52) ada lagi satu sproket (No. 11) yang gerakannya dihubungkan ke sproket ketiga (No. 222) atas yang berhubungan dengan cam in (No. 10). Nah sproket bernomor 11 yang tertutup sama sproket cam (No. 52) ini memiliki detail seperti gambar di bawah.

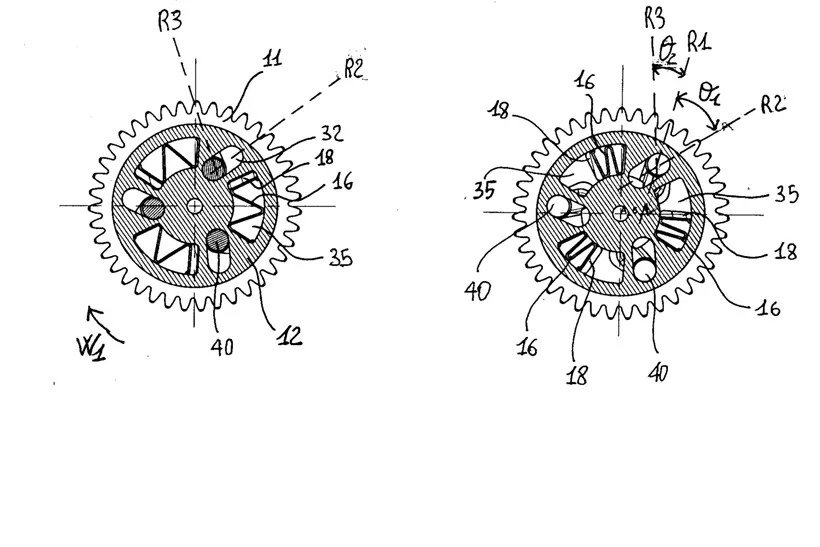

Di badan sprocket hadir tiga jalur coakan yang berisi bola bola logam (No. 40) yang akan berpindah posisi (bagian sebelah luar atau sebelah dalam gir/sproket) bergantung pada putaran RPM mesin tentunya dibantu dengan hukum mekanika sederhana yakni dengan efek gaya sentripetal. Nah, perubahan posisi ketiga bola bola logam ini lah (atas atau bawah) yang mengubah posisi timing camshaft in akibat perubahan/pergeseran dari sproket No 11 tersebut.
Sederhananya saat RPM rendah, katup inlet bisa diset terbuka lebih lama yang dapat mengurangi emisi dan meningkatkan torsi serta efisiensi. Namun ketika RPM tinggi sistem ini akan menghadirkan overlap atau kondisi di mana katup buang (exhaust valve) dan katup masuk (inlet valve) terbuka secara bersamaan. Yang diperlukan untuk menghasilkan banyak tenaga.
http://app-okeefe.jfo7syl77y-pxr4kzxnv4gn.p.temp-site.link/2019/05/04/detail-dari-calon-sistem-vvt-baru-suzuki-gsx-r1000r/

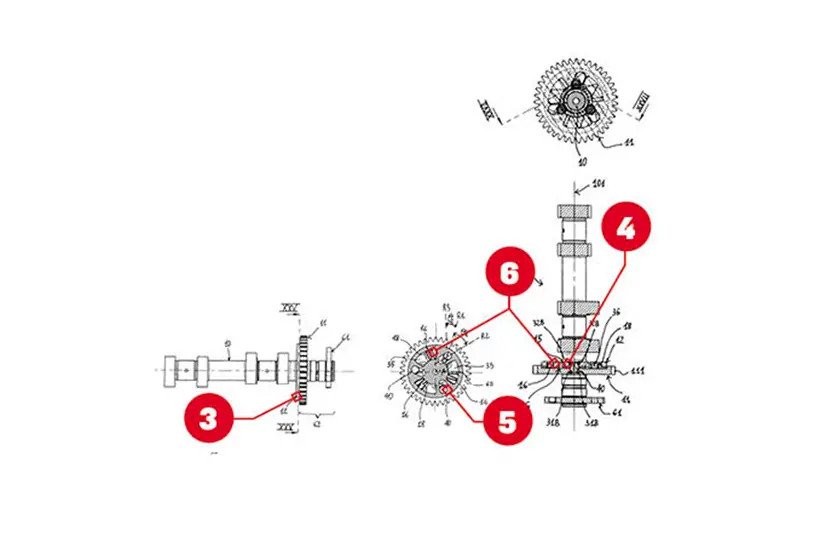

Secara umum sistem yang didesian Aprilia ini jauh lebih sederhana dari sistem yang didesain oleh Suzuki dan via gambar di atas variasi dari timing camshaft memang sangat bergantung pada RPM, sementara di Suzuki lebih advance lagi dengan menghadirkan pengendalian via reservoir oli sehingga posisi timing cam bisa diatur lebih bebas lagi tanpa sepenuhnya bergatung pada gaya sentripetal akibat RPM tinggi.
Namun melihat begitu sederhana dan sangat mekanisnya sistem ini, membuncahkan sinyalemen bahwa bisa jadi hal ini dilakukan oleh Aprilia untuk dibenamkan ke mesin V4 RS-GP ke depan. Patut diketahui sistem variabel valve bisa diaplikasikan ke mesin prototipe MotoGP hanya jika sistem tersebut tidak dikendalikan menggunakan elektronik.
Taufik of BuitenZorg | @tmcblog
