Bro sekalian, selain pabrikan motor, pabrikan part juga banyak yang mengajukan patentnya dan salah satu yang tmcblog mau bahas disini adalah Showa yang kedapatan telah me-matent-kan sistem otomatisasi pengatur ketinggian Motor Via Suspensi . .. weh menarik, gimana idenya ?
jadi gini, kebanyakan Sepeda motor dibuat tinggi .. . seperti biasannya tmcblog nih .. . kalau naik Motor dengan Seat height diatas 80 cm udah apsti jinjit balet .. . kalau Seat height sudah diatas 80 cm, ditambah lgi seat/ joknya lebar dan posisi duduknya nunduk banget kayak misalnnya Aprilia RSV4 . . tentu bikin awal naikin motor jadi kurang percaya diri karena . . . ibarat kata, mau nge-lipet standar samping aja susah . . . nahhh Showa bikin solusinya sob . .. walaupun dalam masih dalam bentuk Patent

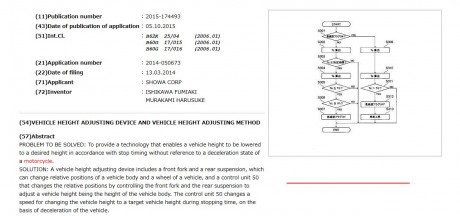

Dari penjelasan yang tmcblog bisa kunyah kunyah dengan google Translate . . . Showa membuat sstem dimana sistem otomatisasi bisa menurunkan ketinggian suspensi beberapa sentimeter jika Motor menurunkan kecepatan dan atau saat mengalami deselerasi, dan Jika kecepatan naik kembali, maka ketinggian motor akan kembali naik dan membuat perhitungan mekanis ergonominya . . ya gitu doang dasarnya, simpelkan ?
Jadi Pada dasarnya Gini
- Saat Motor berhenti/ kecepatan rendah . . . Bisa saja tinggi tempat duduknya menjadi misalnnya 750 mm/ 75 cm . .
- saat motor mencapat kecepatan diatas angka tertentu ( misalnya 60 km/jam) maka ketinggian motor ( seat height) akan kembali normal ( misannya 81 cm )
Cerdaskan ? nahh gimana cara naik dan turunnya ? Cekidot deh dua paket gambar berikut :

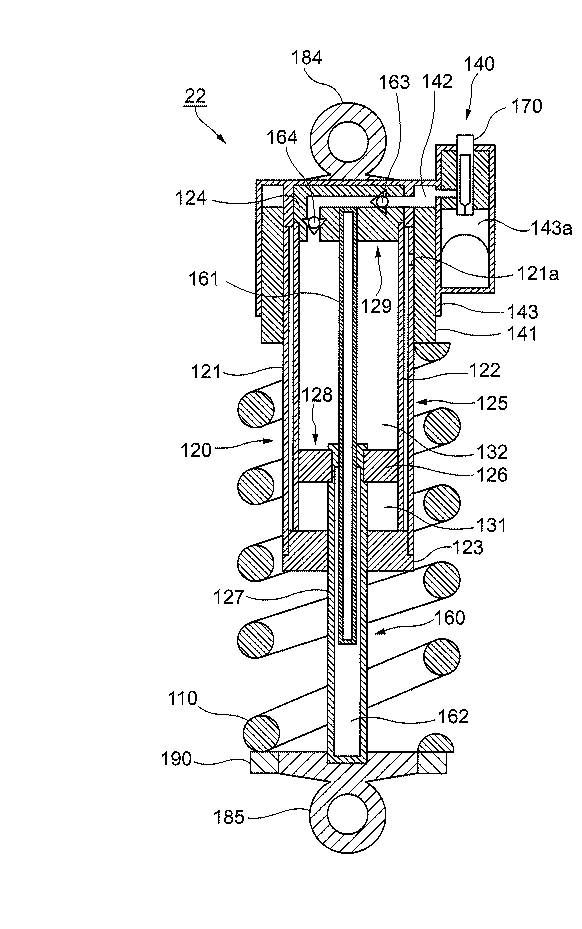

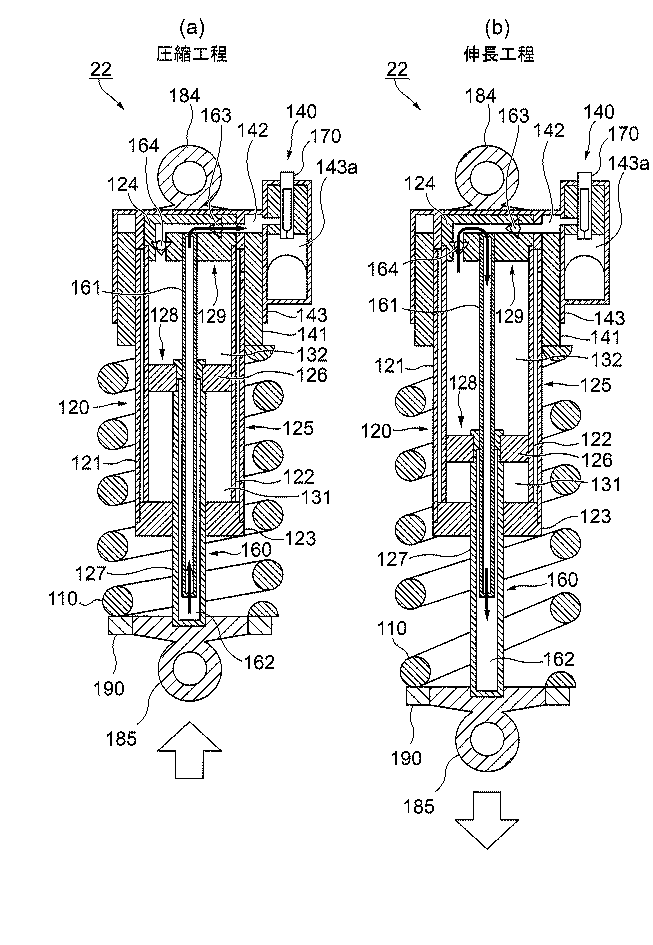

di atas adalah skema suspensi belakang dari suspensi yang dipatentkan Showa . . . bro bisa lihat ada fluida yang mengalir dari sebuah reservoar kiri atas mengisi ruangan di dalam suspensi sehingga bisa memaksa ketinggian suspensi jadi panjang/ pendek.
Siapa yang ‘bertugas’ memerintahkan fluida untuk mengisi ruangan suspensi dan membuat suspensi dari punya ketinggian tertentu ? tentu saja ECU/ Komputer dengan info yang berasal dari Speed sensor . Saat speed sensor melihat kecepatan rendah, maka info ini diteruskan ke Komputer dan lalu Komputer memerintahkan aktuator dalam hal ini klep elektromagnetik dalam suspensi untuk membuka / menutup untuk membuat suspensi jadi tinggi/ pendek . .. Cerdas tho ?
Itu untuk Suspensi belakang .. . adakah untuk suspensi depan ? Cekidot sob

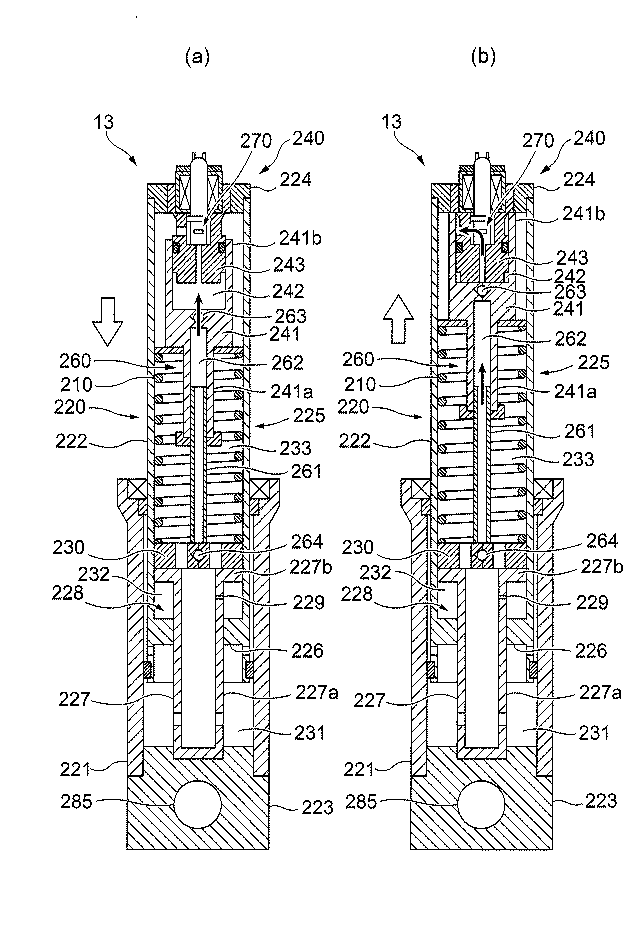

Tidak seperti skematik suspensi belakang, skematik di atas tidak terlalu menjelaskan adannya perbedaan ketinggian dari dua kondisi suspensi depan .. . namun sobat akan lihat perbedaan strees yang terjadi pada suspensinya. Sebelah kiri terlihat pegas mengalami stress lebih dibanding pegas pada skematik kanan . .. nahhh apakah sudah ada bentuk realnnya ? silahkan dikunyah kunyah dan semoga berguna
Taufik of BuitenZorg
