TMCBLOG.com – Setelah awalnya hadir di MotoGP, Sisi Aerodinamika memang sudah merambah ke Superbike Produksi massal semenjak beberapa tahun yang lalu. Ducati dan Aprilia adalah dua di antara Pabrikan yang sudah mengaplikasikan winglet dibagian depan Motor Superbike demi keperluan yang sama dengan motoGP yakni menghasilkan Downforce yang akan digunakan untuk traksi ban Depan. Dan Di akhir 2019 ini ada kemungkinan Honda Juga Ikut masuk ke Club Superbike bersayap ( walaupun Jelas Honda seharusnya memang bersayap karena logonya adalah sayap – gabut ) !
Dari patent yang sempat dirilis oleh kojintekibikematome terlihat bahwa di awal 2018 Honda sempat telah merancang desain superbike dengan menhadirkan Winglet yang bentuknya mirip winglet Yamaha M1 beberapa tahun yang lalu dua kiri kanan dan ditempatkan di bagian side Fairing. Di keterangan patent hadir notifikasi sebagai berikut : ” The movable air flow path changing devices 80 and 81 are connected to the inner cover 60 inside the air guide path 67 “ . . Yes wingletnya memiliki bilah wing yang bisa digerakkan otomatis alias aktif . .Â
Namun saat itu 2018, gambar di atas masih belum disinyalir berhubungan dengan superbike Honda CBR1000RR Fireblade Gen ke sekian. Beberapa detailnya seperti tanpa Headlamp lebih mengarahkan desain patent ke motor motor Prototipe/ Motor balap . ..Â
Sampai akhirnnya . ..Â

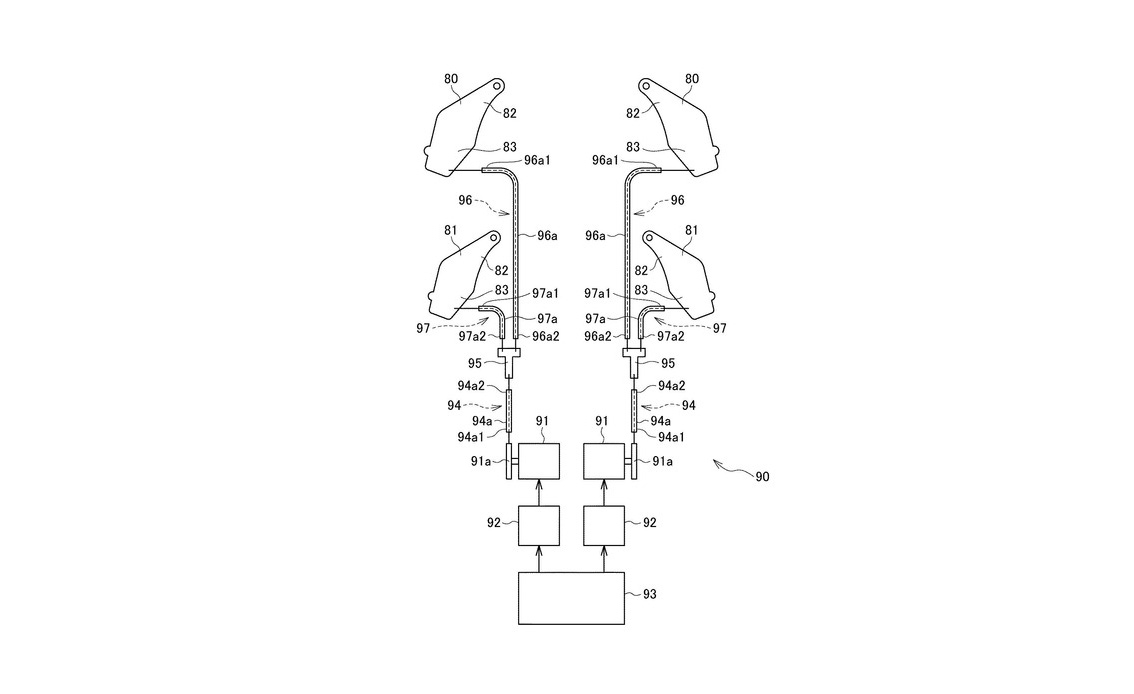

Di 2019 ini Honda Jepang mendaftarkan file Patent yang berisi bagan umum elektronik seperti di atas. Awalnya agak puyeng juga melihat bagan kayak di atas . . namun sabar, ini ujian, hanya bagan umum saja koq. Yang menariknya adalah di penjelasan Paten disebutkan bahwa 93 adalah ECU, 92 adalah sirkuit elektronik dan 91 adalah semacam Motor yang bisa menggerakan (tarik-ulur) sayap sayap wing ( 80 dan 81) melalui sambungan mekanis menggunakan kawat (94, 97)
Nah Bagaimana cara kerjanya ? sila sobat cek di dua Gambar berikut ini :

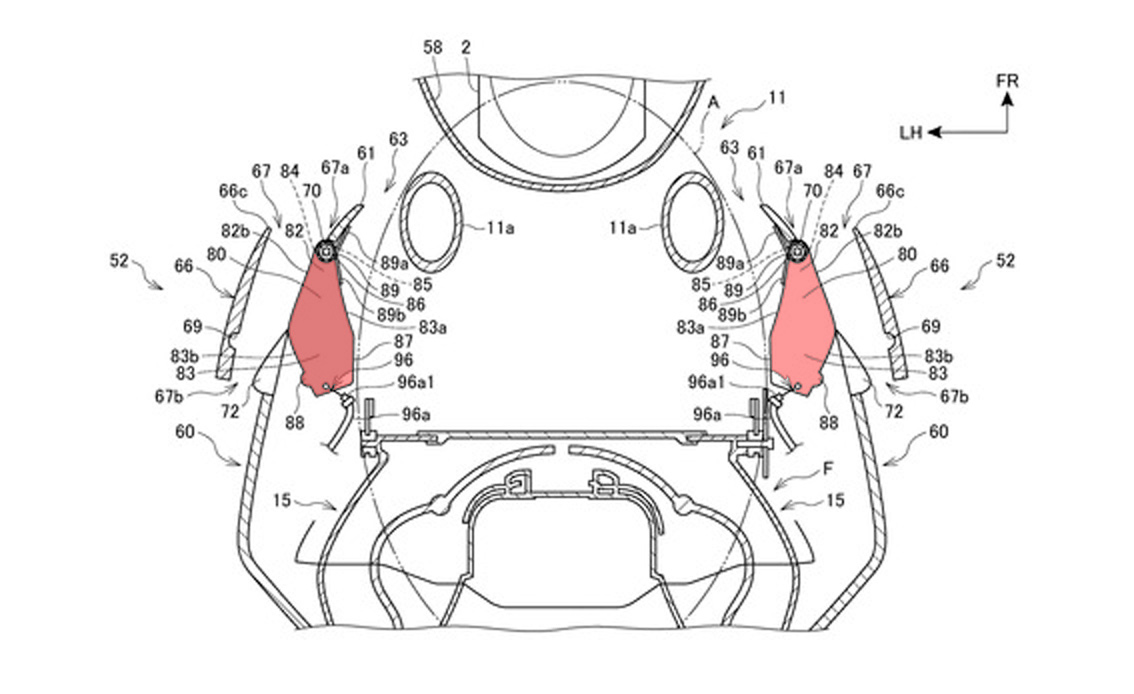

Lihat petunjuk arah, sepertinya desain di atas adalah daerah fairing jika dilihat dari atas dimana arah ke aras adalah arah depan dan arah kiri adalah kiri dari Motor .. Gambar di atas adalah saat ECU mendeteksi bahwa belum diperlukan downforce di mana Wing(80) yang tmcblog warnai merah tidak terpasang dan membuat angin jadi lewat begitu saja di sisi samping ruang winglet

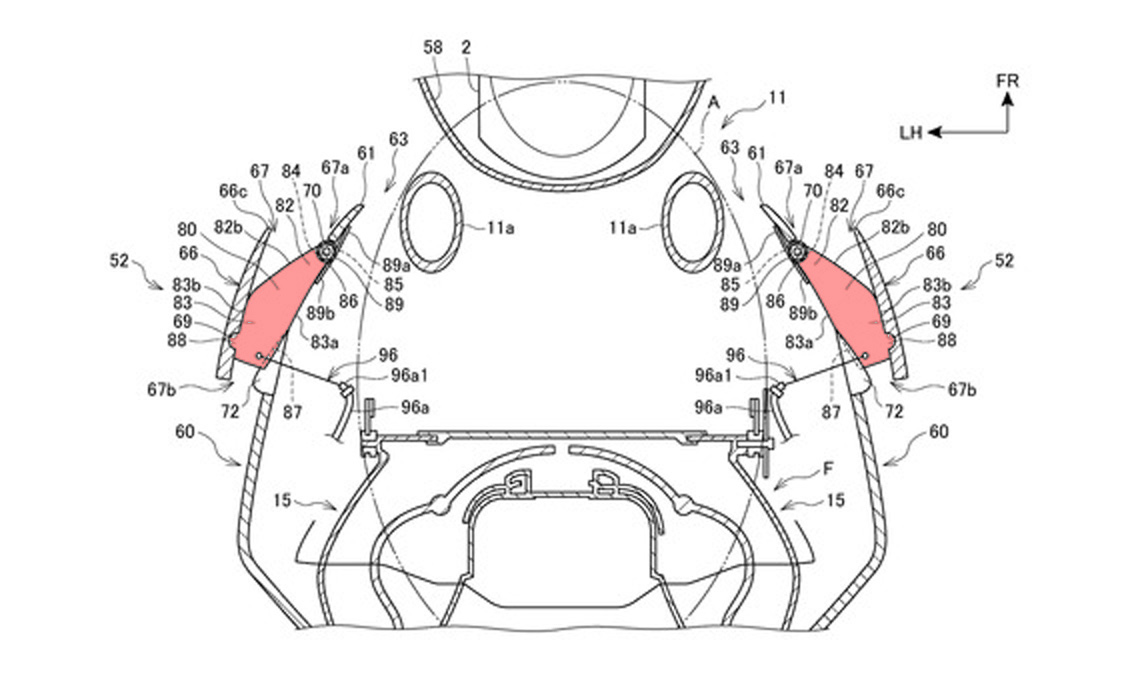

Nah saat ECU mendeteksi dibutuhkannya Downforce maka ECU akan ‘ menyuruh ‘ Motor penggerak mekanisme wing mengulur kabel dan membuat Wing yang mengguankan mekanisme springbalik ke posisi dalamruang winglet dan membuat angin yang melewati ruang winglet mengenai wing ini dan menghasilkan downforce . .
Yap wing memang menguntungkan dan merugikan, Jika tidak dibutuhkan wing di MotoGP malah dapat mengebiri topspeed, oleh karena itu dengan elektronik wing bisa di sembunyikan tatkala belum dibutuhkan. MotoGP tidak dapat menghadirkan teknologi karena active winglet dilarang keras . . So apakah Honda CBR1000RR Fireblade 2020 yang disinyalir akan dipakai Oleh Alvaro Bautista ( SP atau SP2) tahun 2020 nanti akan menggunakan Active wing ? eh iya regulasi WSBK boleh nggak sih Active wing ? Mungkin clue awal bisa kita simak bulan depan dari Tokyo Motor Show 2019
