Analisa Cara kerja Sistem Idling Stop Yamaha . . . Disinyalir Juga Pakai Generator AC namun beda sedikit pengoperasiannya May 11, 2016

Posted by Taufik in : yamaha , trackback

honda-vario-440x100

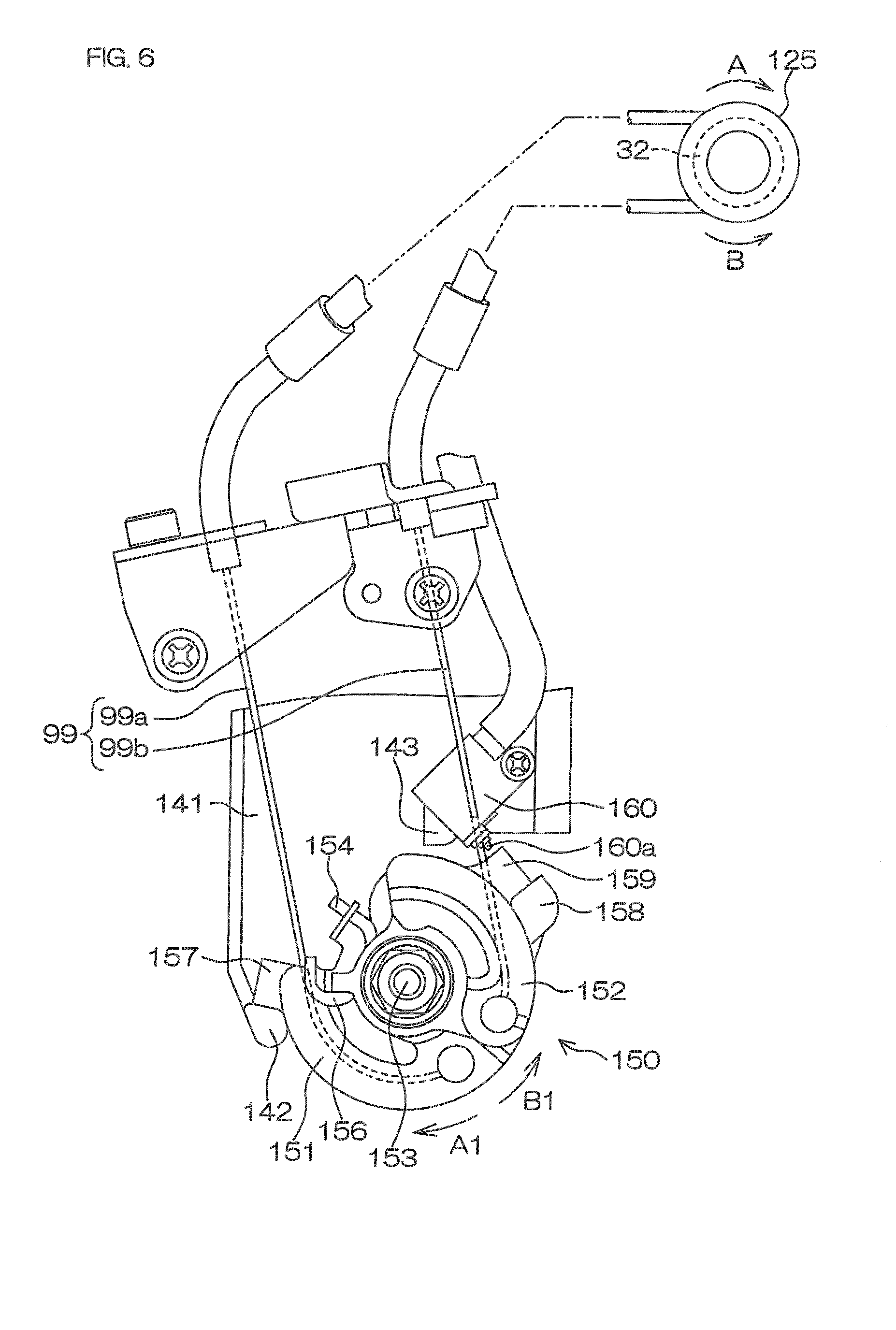

ISS-yamaha-Fig6

Bro sekalian, maaf banget baru kali ini tmcblog bisa kunyah kunyah patent yang pernah tmcblog share  3 maret 2016 yang lalu tentang sistem Idling stop yang telah dipatentkan oleh Yamaha. Di artikel tersebut tmcblog hanya menjelaskan pengertian Flow Chart cara kerja dari sistem ISS Yamaha . . nah di artikel ini tmcblog akan mencoba sedikit membongkar apa yang bisa tmcblog terawang dari gambar gambar sketsa cross section mesin yang dipaten kan oleh yamaha  . . . Warning . .. penjelasn di bawah ini agak agak teknikal, jadi plis baca pelan pelan yah  .. .  cekidot sob

440x100_tirei

cengkareng-shop

ini gambar yang akan kita kunyah kunyah :

ISS-yamaha-Fig3

oke kita cek dulu  nomer nomernya:

44 Generator / Motor

48 adalah Crankshaft ( kruk as )

49 adalah Rumah Crankshaft

50  adalah blok silinder

51 adalah kepala silinder

54 adalah piston

55 adalah Conecting Rod ( konrod )

56 Ruang bakar

Nah yang menarik adalah No 44 yakni Yamaha menyebutnya sebagai Generator/ Motor di paten . . . Generator ini memiliki :

Yamaha Menjelaskan di Patent nya bahwa :

Jika Crankshaft (48) berputar maka Rotor (58) akan berotasi di sekitar Koil Stator (59) dan hasilnya, akan seperti kerja spul dimana akan dihasilkan emf ( electromotive force )  . .. emf apaan sih ?  . . wedeh pelajaran fisika elektromagnet nih . . . emf paling gampang dimengerti adalah voltase yang dihasilkan oleh dinamo . .. contohnya gini . .. dinamo mainan tamiya : port kanan kirinya dihubungkan ke lampu senter, lalu dengan menggerakkan putaran dinamo maka lampu akan menyala . . nah itu emf dan emf yang dihasilkan ini akan mengisi aki, dan menyuplai sistem kelistrikan dari motor, cmiiw

tapi tunggu . . .  ini belum selesai soal patent . . lalu Yamaha kembali menjelaskan dalam paten nya lagi bahwa :

Jika stator coil ( 59 ) diberikan arus listrik ( dari aki misalnya ) maka rotor (58) akan berputar dan karena rotor di kopel ( ditempel) dengan Crankshaft maka putaran rotor akan memutar akan memberikan torsi yang memungkinkan crankshaft (48) berputar

Dalam Paten nya Yamaha menyebutkan nggak ada mekanisme pengurang kecepatan ( speed reducing ) seperti Kopling dan lain lain antara rotor ( 58) dan Crankshaft (48). Crankshaftnya bisa berputar forward dan Backward demikian juga generator motornya bisa bergerak forward dan backward untuk memberikan rotasi forward / backward kepada Crankshaft . . . widiihhh cerdass nihhh

Yamaha menjelaskan bahwa Arus listrik dari aki langsung dialirkan ke stator coil . . . artinya nggak pake starter motor bersuara jedag jedeg lagi, IMHO . . . dan artinyaaa . ..  menurut opini tmcblog . . . sistem ini memang mirip dengan sistem dari mesin yang menggunakan Generator AC ( AC Generator / ACG )

spidi-2

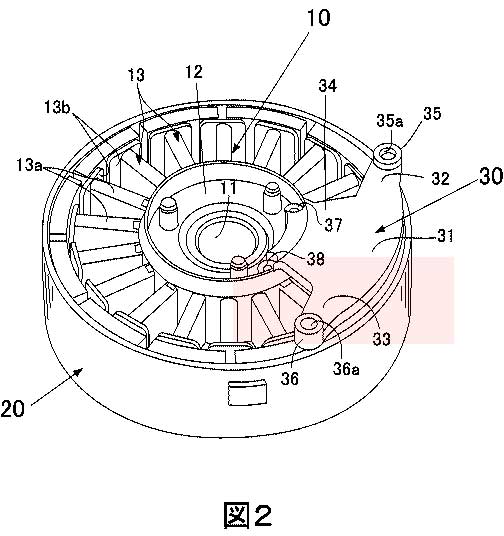

Yamaha-starter-generator-2

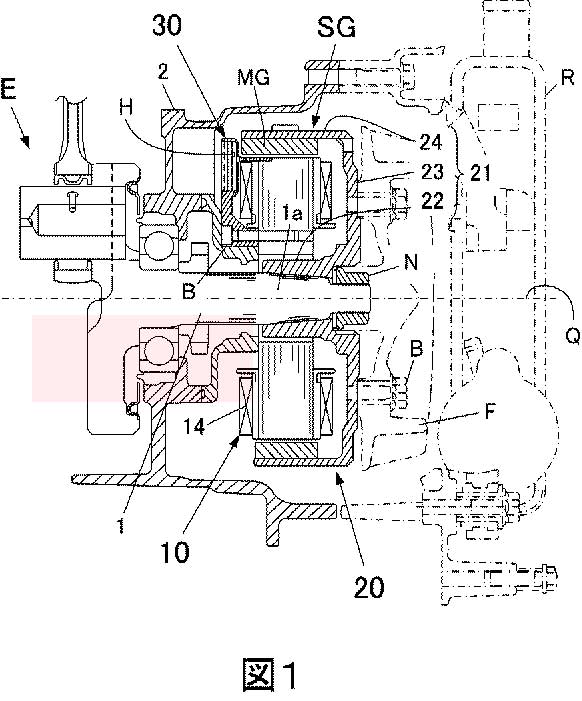

Yamaha-starter-generator-1

Mengenai sinyalemen ACG yang dipakai jelas berghubungan juga dengan satu paten yang juga tmcblog ubek ubek dan diperoleh bhwa Yamaha juga mengembangkan spul tyang berfungsi sebagai Starter Generator . . . eng ing eng ! KLOPPPPP  . . . Gambar di atas yang adalah gambar perbesaran dari daerah Generator yang hadir di Gambar kedua sob

Lanjuuuttt . . . Kalo di ISS Honda, saat idling stop di aktifkan dengan motor sudah memenuhi persyaratan ISS,maka saat motor berhenti beberapa detik maka mesin akan mati dan untuk menyalakannya tinggal puter dikit ke arah pembukaan gas dan ACG starter akan memberikan torsi kepada Crankshaft sehingga mesinpun kembali menyala . .menarik melihat perbedaannya di Patent yamaha ini . . . tmcblog cek di diagram ini saja dulu  . .

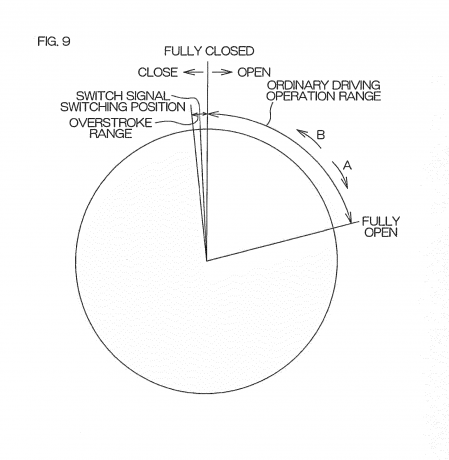

ISS-yamaha-Fig8

Itu adalah putaran throtel . . arah buka gas ( searah jarum jam) , arah tutup gas ( berlawanan jarum jam) ada titik full buka gas, ada pula titik full tutup gas dan ada area pemakaian gas normal antara A dan B . .

Namun silahkan perhatikan deh ada daerah beberapa derajad di bawah area penutupan throtel ( tertulis oerstroke Range ) . . . apakah ini artinya untuk menyalakan kembali sistem idling stop Yamaha maka tinggal putar dikit throtel ke arah nutup gas ? ( terbalik dengan ISS honda )  . . . nahhhh mungkin ini juga bedanya  . ..  silahkan dikunyah kunyah dan didiskusikan sob . . . semoga berguna

Taufik of BuitenZorg
