TMCBLOG.com – Suzuki Mendaftarkan Desain patent Detail mesin Twin Inline DOHC Suzuki . . . Calon GSX-R250 nih ? Yap satu mesin lengkap dengan detail standar miring, dua silinder, filter Oli hadir. Fakta standar miring membuat tmcblog terusik, jangan jangan ini Mesin Buat Motor sport fairing suzuki yang baru ? Suzuki GSX-R250 Kah ? Oke kita bicarakan Detailnya dulu yuk

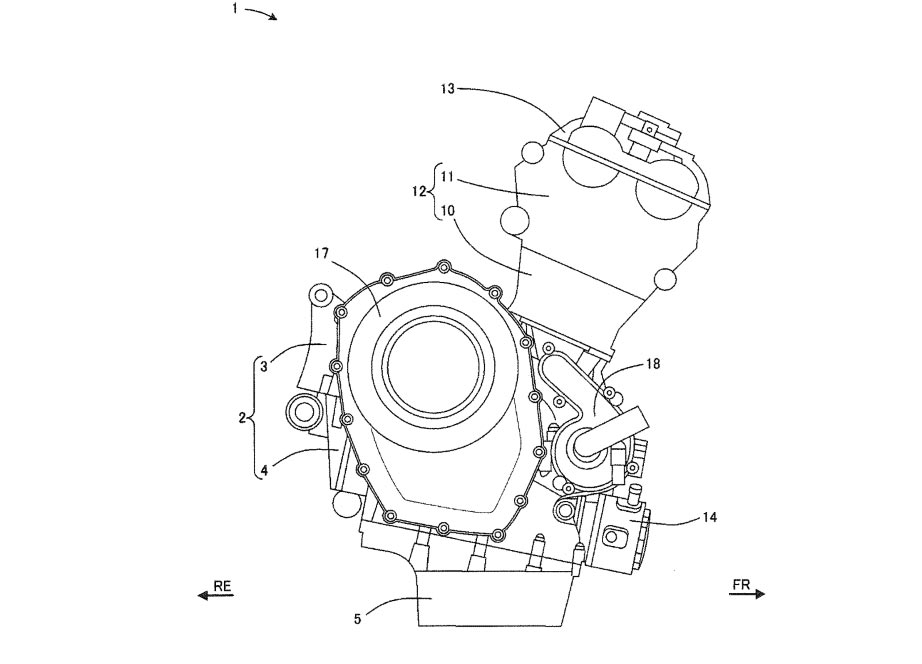

Jelas Banget dari Gambar di atas dimana terlihat ada dua poros shaft pada kepala silinder. Ini adalah Ciri ciri dari motor dengan dobel Cam alias DOHC. pada penjelasan Patent Suzuki Menyebutkan ini mesin dua silinder. Dan Pada Dokumen tercatat juga bahwa No 18 adalah waterpump . .. ini menandakan bahwa mesin ini didinginkan Oleh cairan ( Liquid Cooled )

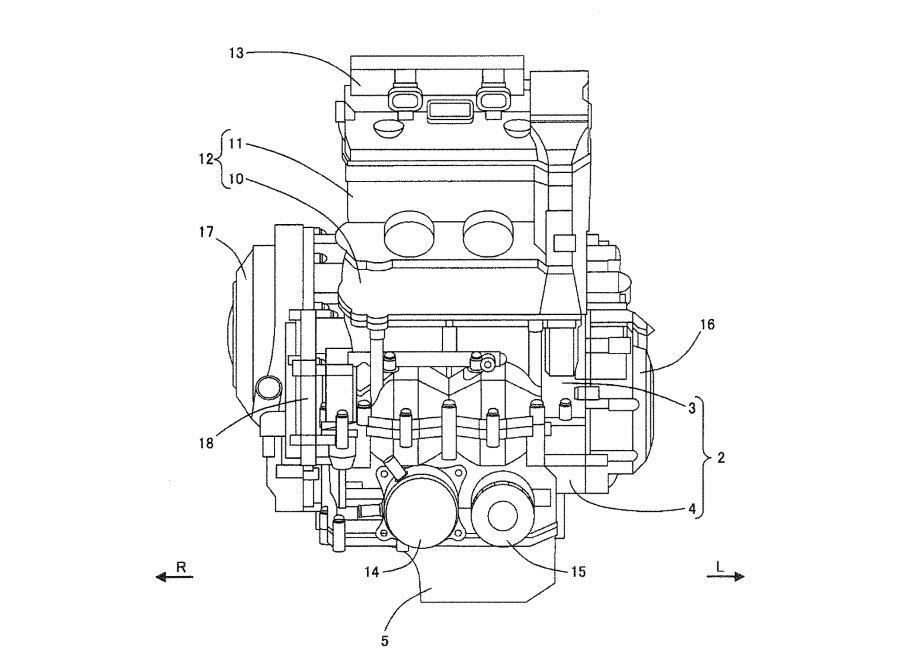

jika dilihat dari arah depan terlihat jelas hadir dua Manifold exhaust. Terlihat Pula bahwa minimal silidner pada gambar diatas walaupun dua, namun dimensinya cukup Compact. Sobat Bisa lihat Di Gambar ada No 15. Itu adalaah Filter Oli sedangkan No 14 menurut dokumen Patent, Suzuki menyebutnya sebagai part Oil Cooler. Yes Mesin ini ada dua Pendingin Yakni pendingin cairan dan pendingin Oil ( pelumas )
TMCBLOG masih belum dapat menebak alasa kenapa Suzuki begitu serius banget ngurusin soal Pendinginan dari Mesin ini. Apakah Karena mesin ini akan berkompresi tinggi jadi Butuh pendinginan lebih optimal .. atau ada alasan lain ?
Patent yang di daftarkan oleh suzuki ini Juga menjelaskan secara detail soal Balancer dari mesin twin ini. Sobat Bisa lihat di gambar atas seperti apa konfigurasi antara Sepasang Balancer Shaft ( 25 – 26 – 27 ), Counter shaft ( 23 ) dan drive shaft ( 24 ). Balancer ini didesain sedemikian rupa untuk mencoba mengurangi feel getaran mesin Yang diteruskan ke Pengemudinya . .
Mengkonfirmasi langsung ke SUZUKI

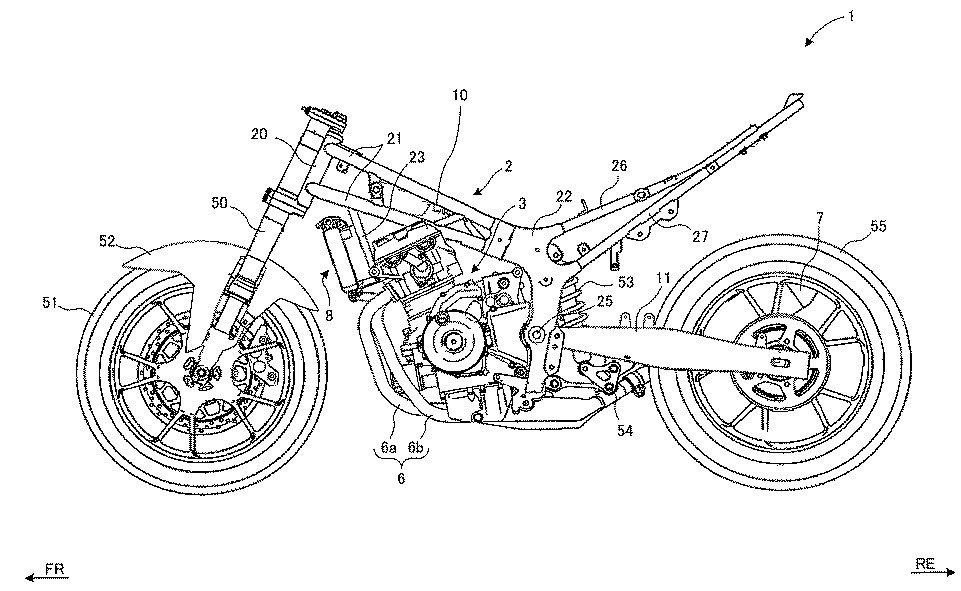

Sebelum ini Suzuki memang santer mendaftarkan Desain mtoro sport Full fairing baru ke badan yang menangani masalah Patent baik di Jepang maupun di USA. Khusus mengenai penampakan sketsa sketsa ini, Masahiro Nishikawa, Executive General Manager, Suzuki Motor Corporation Japan pernah mentatakan bahwa Gambar Di Patent biasannya diharuskan ditulis sejelas Mungkin sampai ke Part Part detail. Nichikawa San hanya tersebum belum mau mengkonfirmasi Motor apakah yang sedang disiapkan Suzuki tersebut . .. akan kah ahdir dalam waktu dekat ?
